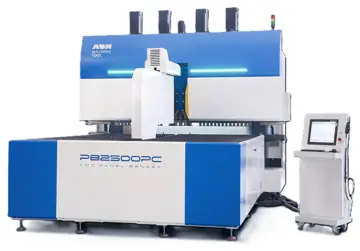

PB-A Panel Büküm Merkezi
Endüstri 4.0'a hazır, otomatik takım değiştirmeli panel büküm.
- 0,01° açı çözünürlüğü
- 0,5 sn takım değişimi
- 0,2 sn/büküm
- Endüstri 4.0 entegrasyonu
Teknik özet
- Büküm genişliği
- 1630–3200 mm
- Maks. kalınlık
- Paslanmaz 1,5 · sac 2 · alüminyum 3 mm
- Büküm süresi
- 0,2 sn/büküm
- Eksen sayısı
- 26 veya 28
- Takım değişimi
- 0,5 sn, otomatik
Teknik değerler modele ve seçilen opsiyonlara göre değişebilir. Güncel teknik föy için bize ulaşın.
Öne çıkanlar
Hassas büküm
Yarıçaplı, açılı ve asimetrik formlar gibi karmaşık şekilleri 0,01 derece açı çözünürlüğüyle ve özel kalıp gerektirmeden büker.
Çok hızlı takım değişimi
Patentli modüler bıçak teknolojisi 0,5 saniyelik otomatik takım değişimi sağlar.
Endüstri 4.0 entegrasyonu
Bulut tabanlı üretim izleme ve robotik yükleme-boşaltma sistemleriyle tam uyumludur; akıllı fabrika altyapısını destekler.
Yüksek verim
Büküm başına 0,2 saniyelik hız ve senkron çok eksenli hareket kontrolüyle yüksek verimli ve kesintisiz çalışır.
PB-A, Endüstri 4.0 çağına uyum sağlayacak şekilde tasarlanmış bir panel büküm merkezidir. Çok yönlü malzeme işlemeden akıllı sistem entegrasyonuna kadar hassasiyet, verimlilik ve otomasyonu bir arada sunar.

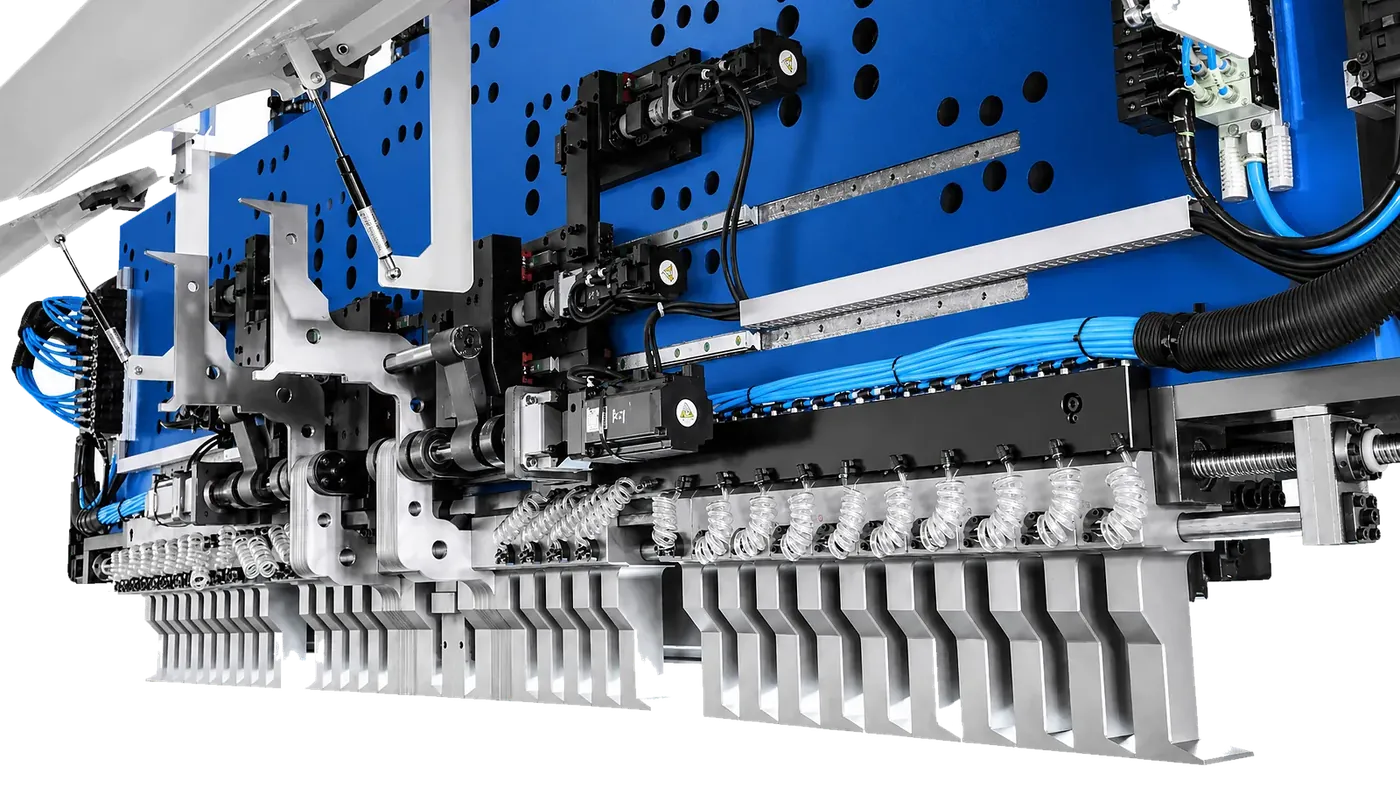

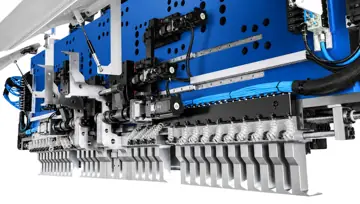

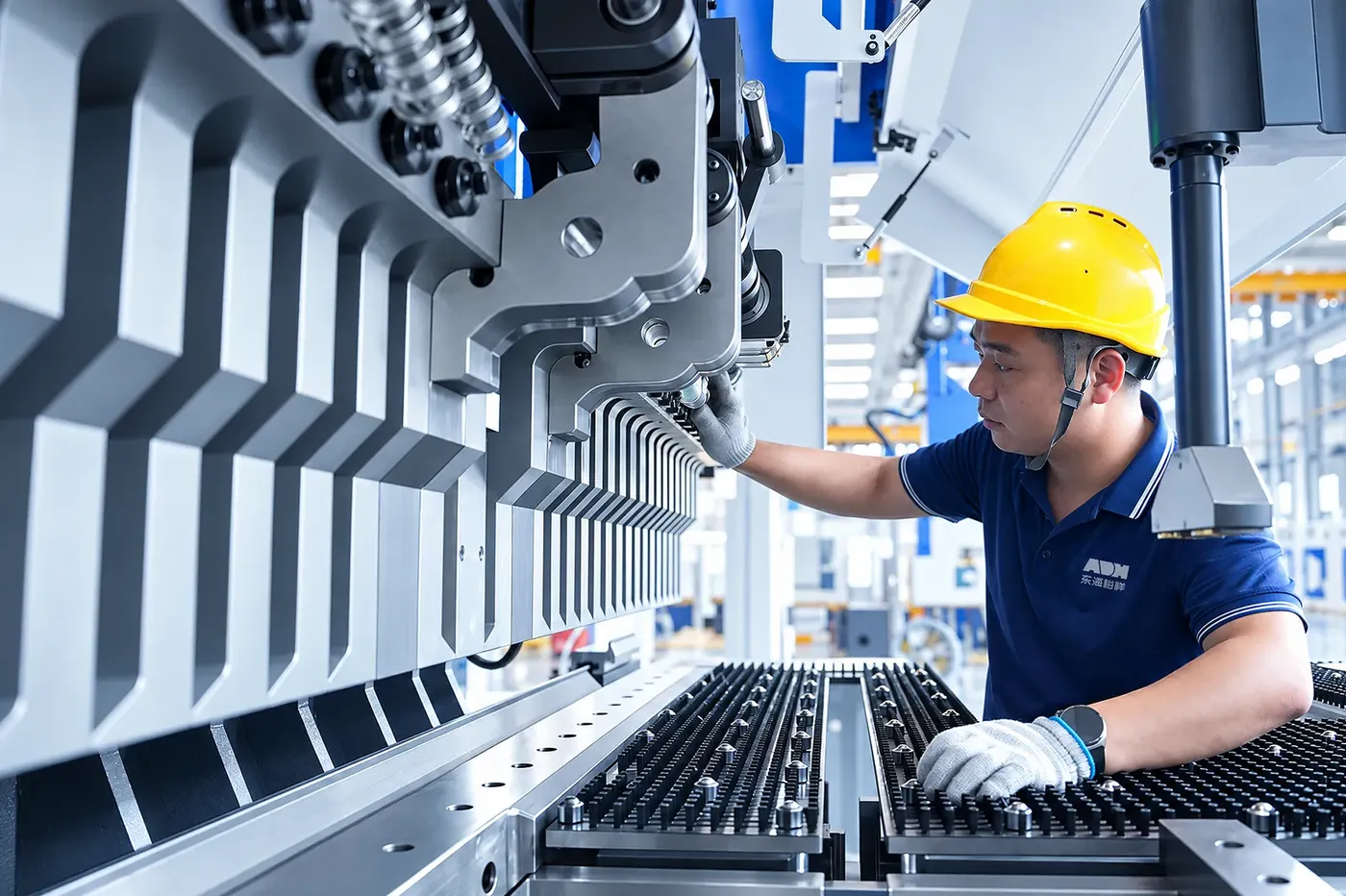

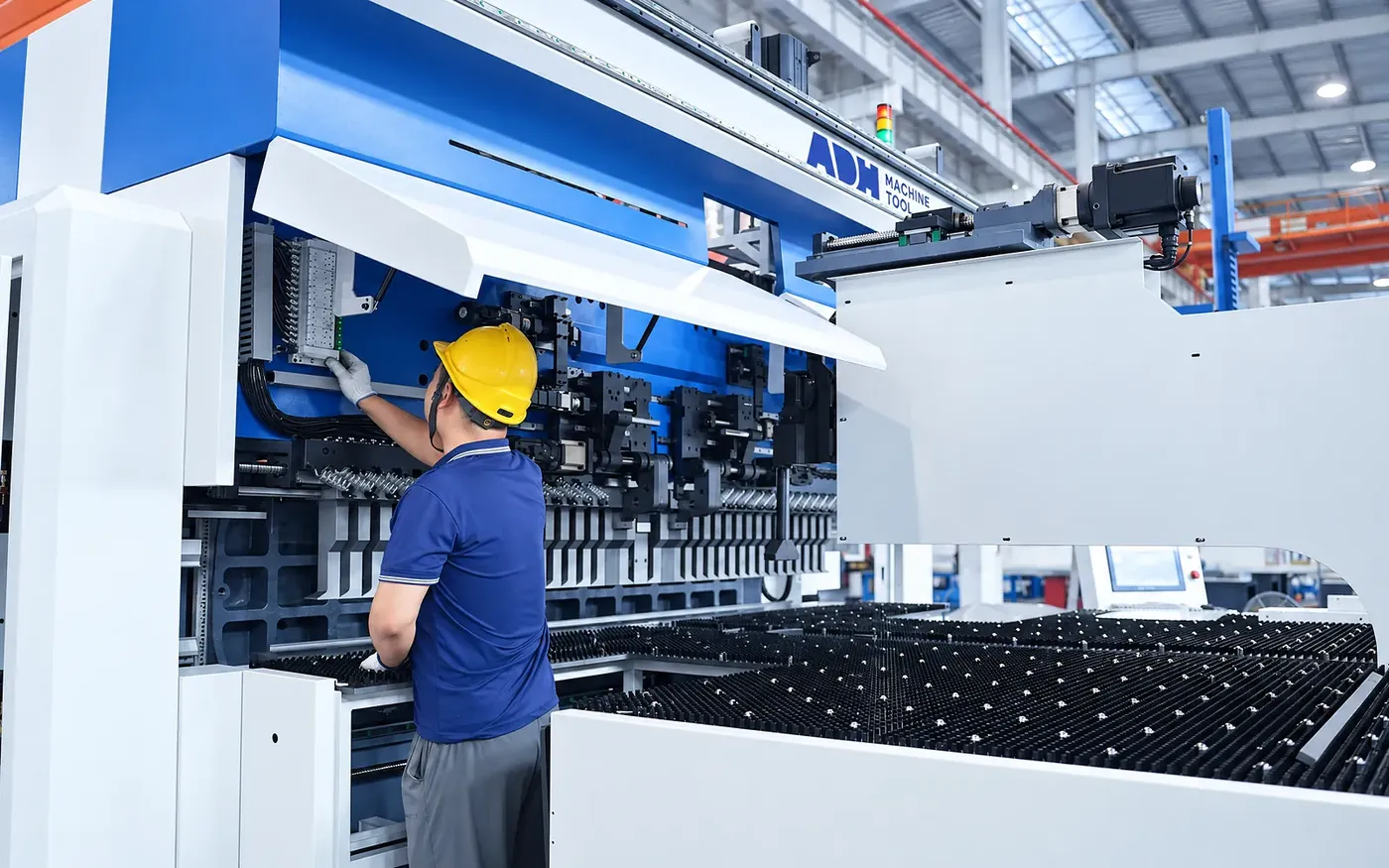

Programla seçilen takım değişimi
Aktif program, gereken çalışma uzunluğu için bölümlü üst takımları kendisi birleştirir ve konumlandırır.

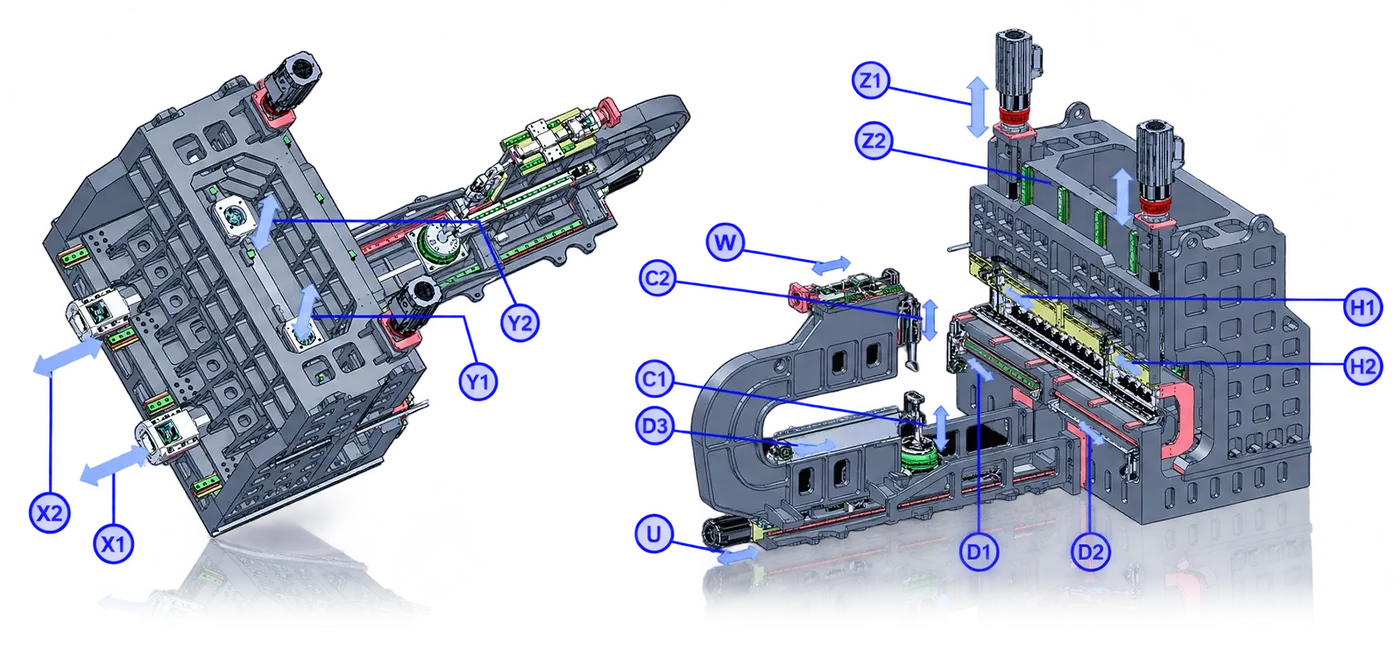

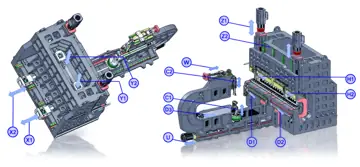

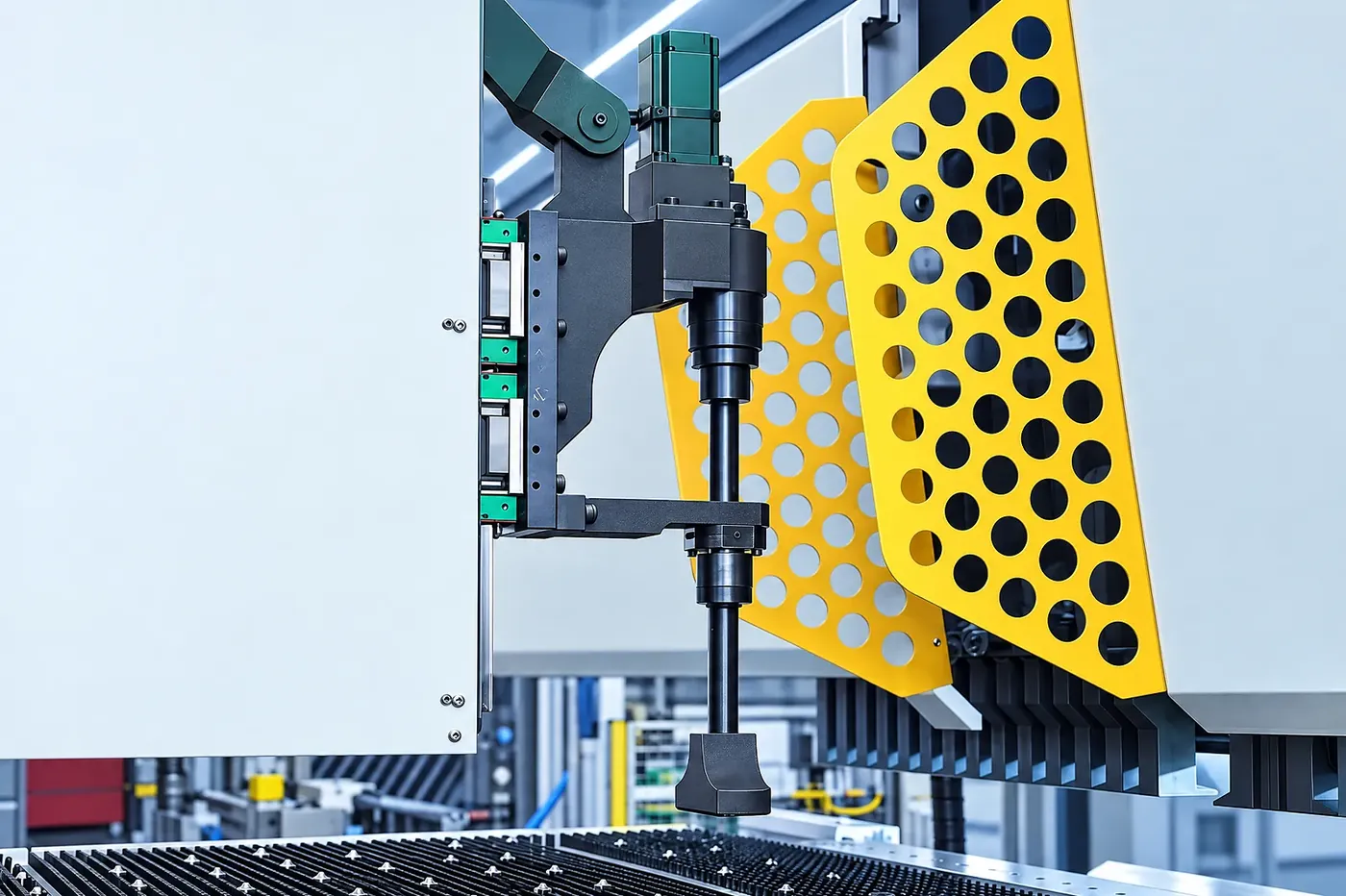

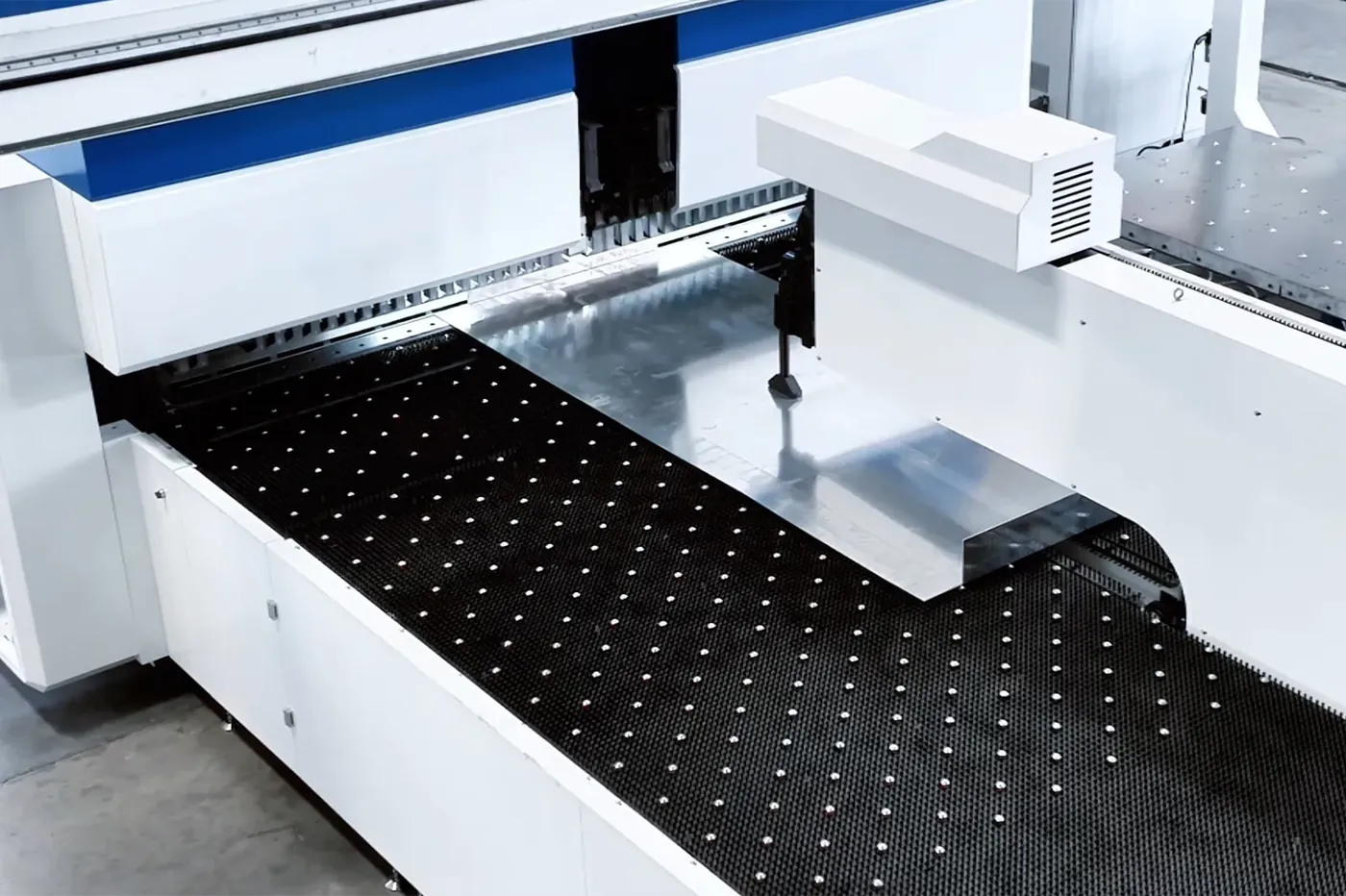

Besleme ve şekillendirme eksenleri
Servo elektrikli eksenler, paneli şekillendirmeye sunmak için besleme, konumlandırma ve döndürme hareketlerini koordine eder. Şekillendirme sırası, büküm hareketini programın seçtiği takımlarla eşgüdümlü yürütür.
Makineye bağlı olarak PB-A'da 26 veya 28 eksen bulunur.

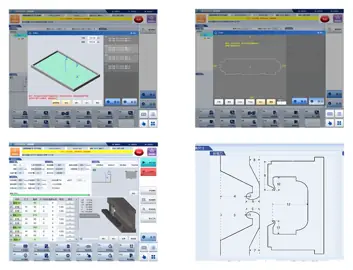

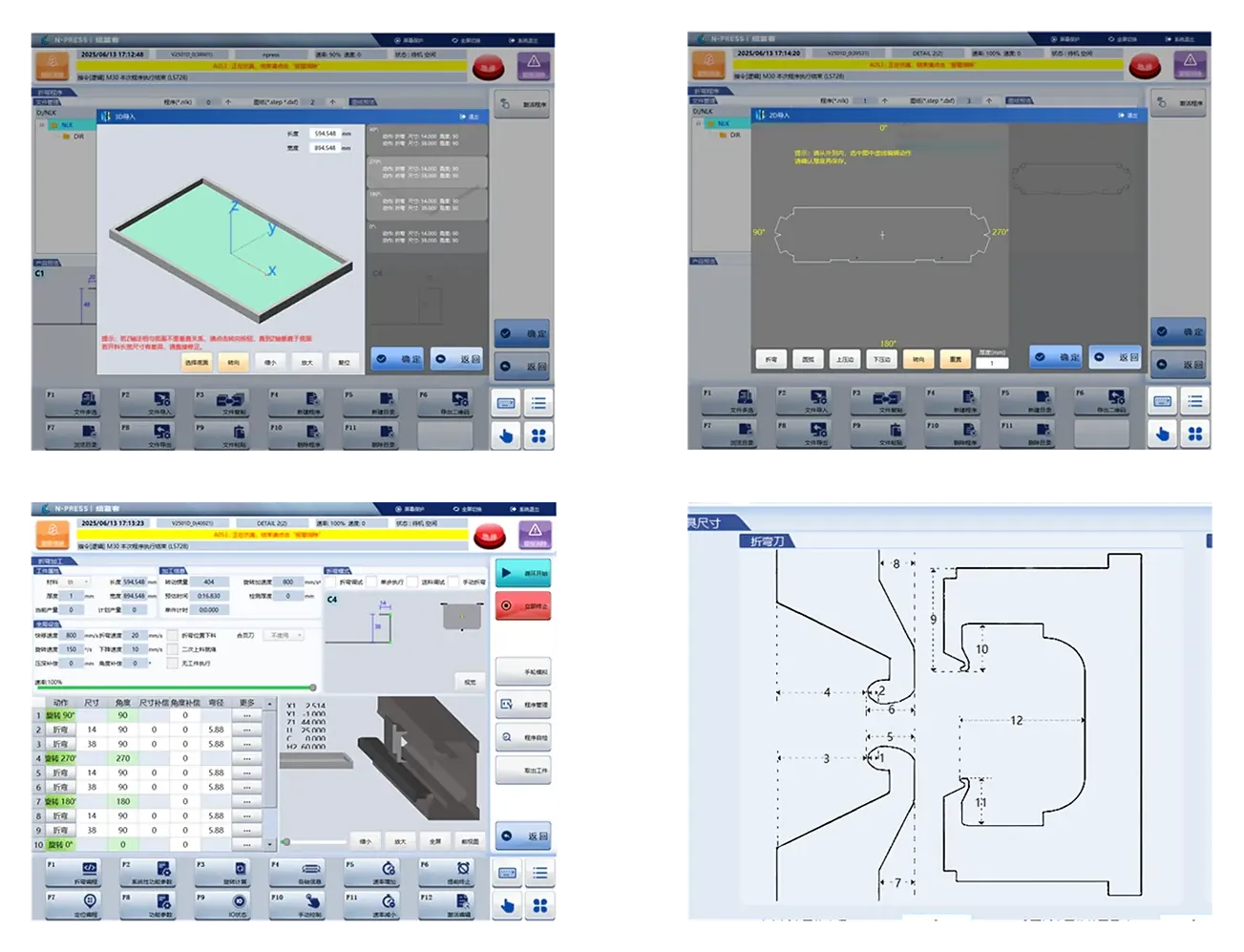

Çizimden programa
Çizim içe aktarma, panel geometrisini kontrol paketi içindeki program hazırlığına bağlar. Sıralama ve simülasyon; takım kombinasyonlarının, çakışmaların ve telafinin önceden gözden geçirilmesini sağlar.

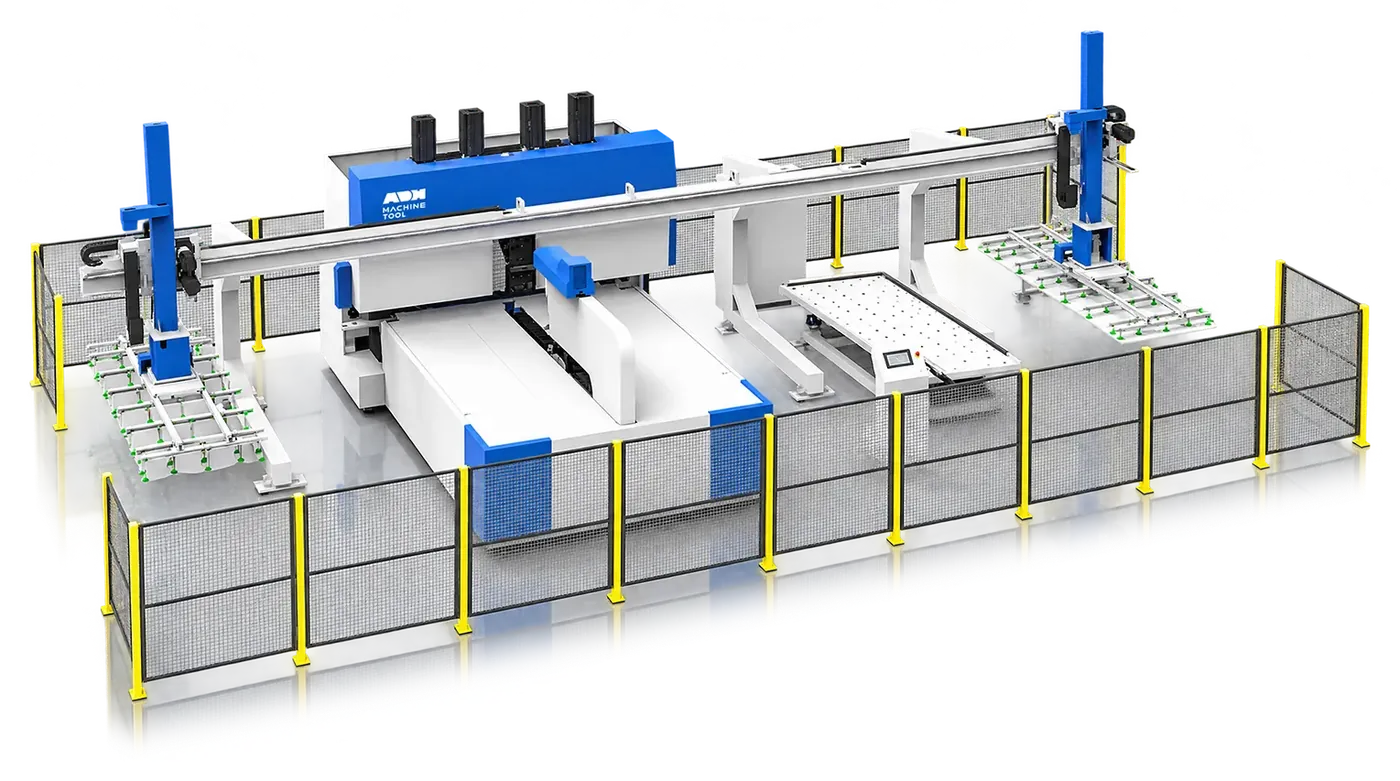

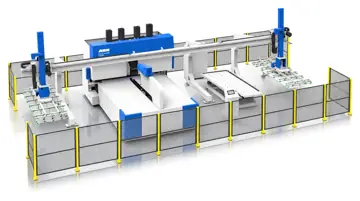

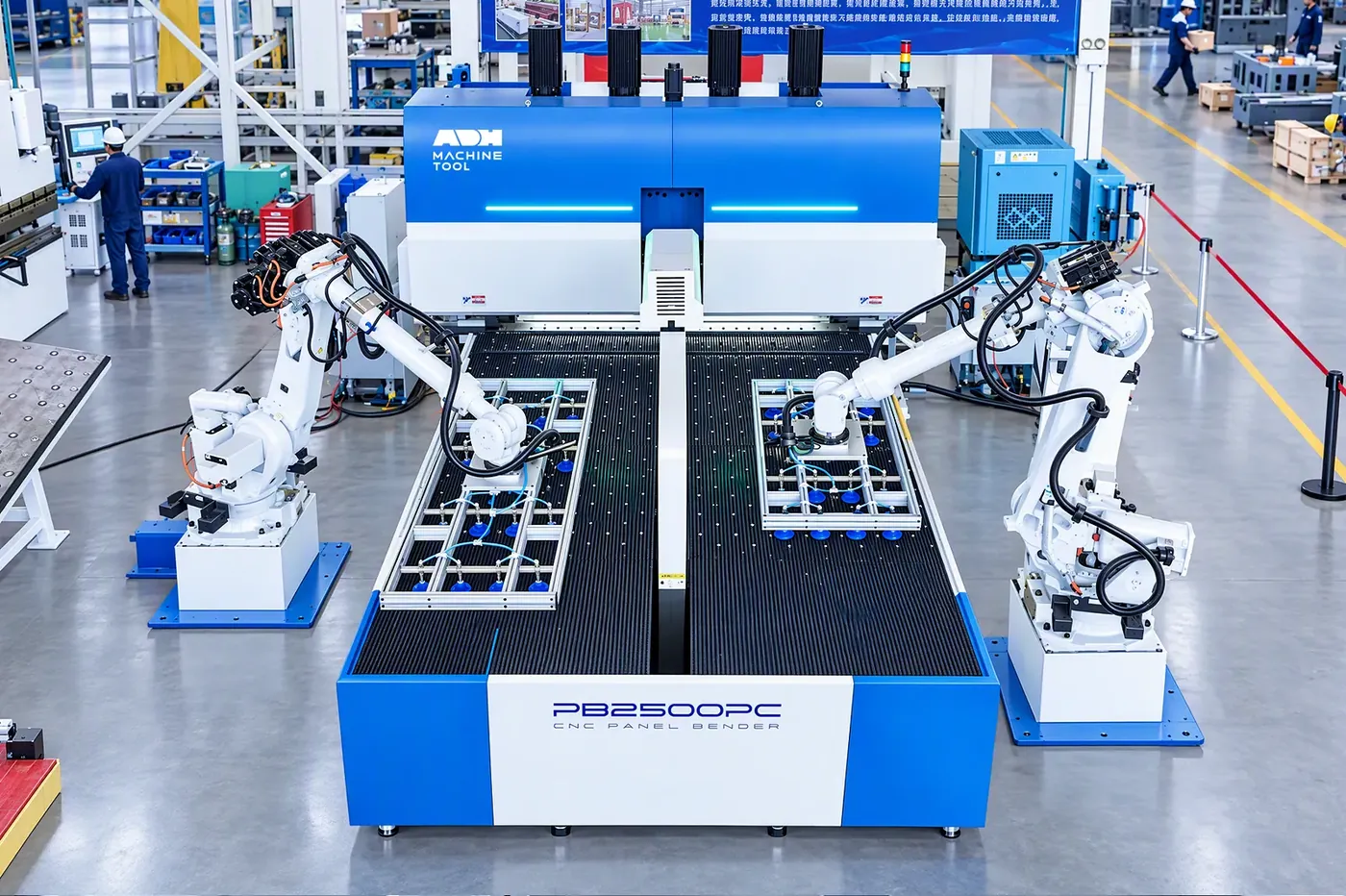

Yükleme ve hücre arayüzleri (opsiyonel)
Robot veya portal taşıma sistemi, panel alma, döndürme ve bitmiş parça aktarımı için yapılandırılabilir.
MES/ERP, AGV ve koruma arayüzleri makineyi çevresindeki hücreye bağlar. Sensör kontrolleri ve eksen referansları tekrarlı panel üretimini destekler.
Gövde ve ısıl işlem
Ana gövde, yüksek tonajlı darbe kuvvetleri altında en yüksek kararlılık için sonlu elemanlar analizi ve kararlı üçgen bağlantı tasarımıyla geliştirilmiştir; QT500-7 ve HT300 döküm malzemelerden üretilir.
Döküm parçalar hassas sıcaklık kontrollü fırınlarda su verme ve tavlama gibi ısıl işlemlerden geçer. Ardından iç gerilimi gidermek ve zamanla oluşabilecek deformasyonu önlemek için titreşimli gerilim giderme uygulanır.
Makineyi çalışırken izleyin
Video, oynat düğmesine bastığınızda YouTube üzerinden yüklenir.
PB-A model tablosu
Yıldızlı (*) değerler referans değerlerdir; malzemeye ve parçaya göre değişebilir.
Tablo yana kaydırılabilir. Model adına dokunarak o model için teklif isteyebilirsiniz.
| Model | Maks. kalınlık (304 paslanmaz)mm | Maks. kalınlık (soğuk haddelenmiş)mm | Maks. kalınlık (alüminyum)mm | En Hızlı Büküm Süresi*s/bükme | Maks. Büküm Genişliğimm | Büküm Yüksekliğimm | Anma GerilimiV | Toplam GüçkW | Gürültü*dB | Min. Malzeme Kalınlığı*mm | Min. Dört Taraflı İç Boyut*mm | Min. İki Taraflı İç Boyut*mm | Maks. Büküm Boyutu*mm | Çaprazmm | Ağırlıkt | Eksenleradet | Uzunlukmm | Genişlikmm | Yükseklikmm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PB-A1630 | 1.5 | 2 | 3 | 0.2 | 1630 | 200 (ops. 300) | 380 | ≈44 | ≈50 | ≈0.35 | ≈370×180 | ≈180 | ≈1600×1200 | 2340 | ≈12 | 26 | 4780 | 2750 | 2900 |
| PB-A2190 | 1.5 | 2 | 3 | 0.2 | 2190 | 200 (ops. 300) | 380 | ≈89 | ≈50 | ≈0.35 | ≈370×180 | ≈180 | ≈2190×1200 | 2854 | ≈21 | 26 | 5650 | 3650 | 3200 |
| PB-A2610 | 1.5 | 2 | 3 | 0.2 | 2610 | 200 (ops. 300) | 380 | ≈118 | ≈50 | ≈0.35 | ≈370×180 | ≈180 | ≈2610×1250 | 3240 | ≈24 | 26 | 6100 | 4100 | 3350 |
| PB-A3200 | 1.5 | 2 | 2.5 | 0.2 | 3200 | 200 (ops. 300) | 380 | ≈165 | ≈50 | ≈0.35 | ≈390×180 | ≈180 | ≈3200×1250 | 3794 | ≈28 | 28 | 6900 | 4200 | 3500 |
