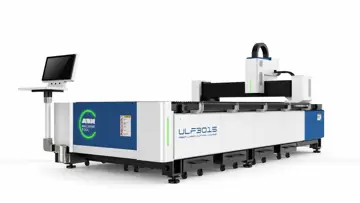

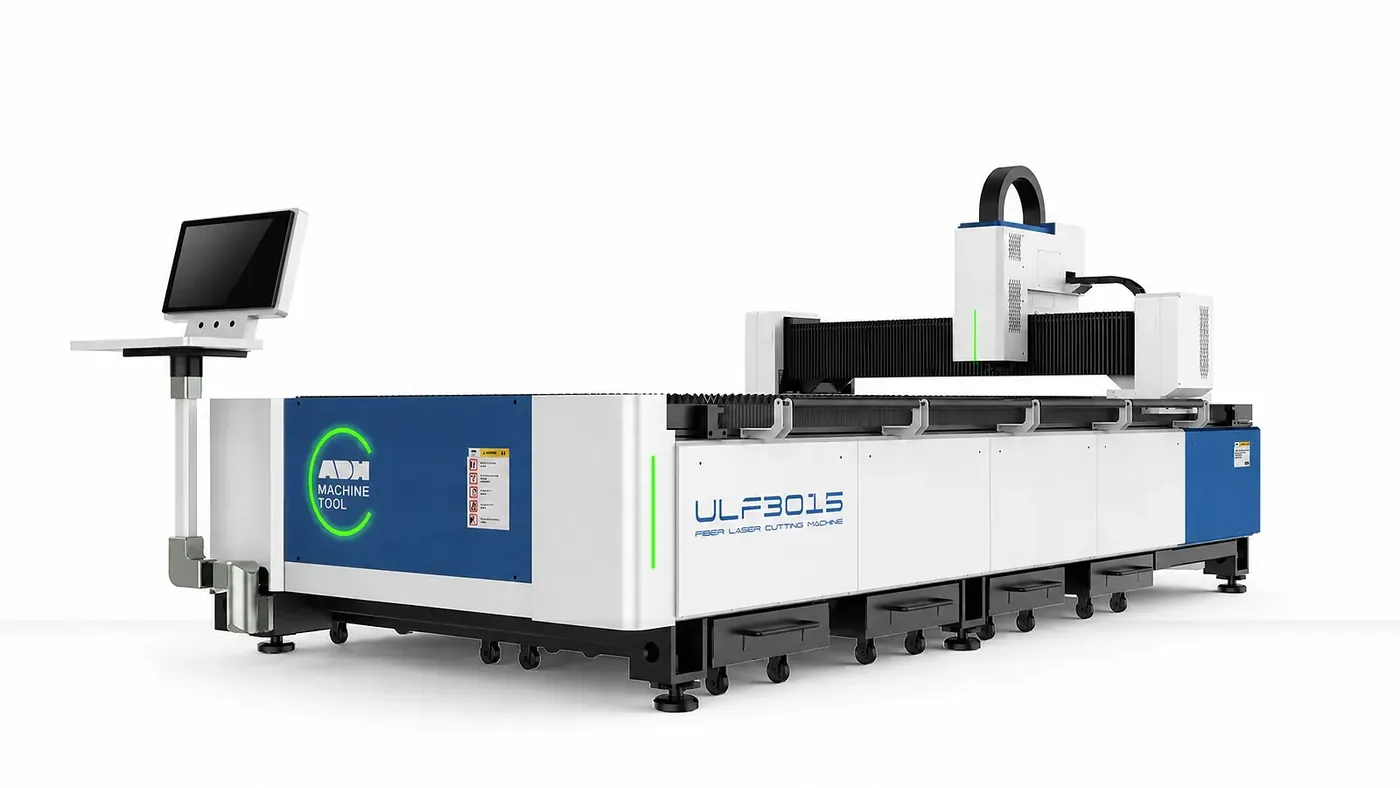

ULF Tek Tablalı Fiber Lazer Kesim Makinesi
Yüksek hassasiyet, düşük işletme maliyeti ve iki saatte kurulum.
- Hızlı kurulum
- Düşük işletme maliyeti
- Yüksek performans
- Kolay kullanım
Teknik özet
- Tip
- Tek tablalı sac kesim
- Seriler
- ULF-G (1,5–6 kW), ULF-E (1,5–60 kW)
- İşleme alanı
- 3100×1530 – 26000×3200 mm
- Konumlandırma hassasiyeti
- ≤±0,03 mm
- Kontrol
- CypCut
Teknik değerler modele ve seçilen opsiyonlara göre değişebilir. Güncel teknik föy için bize ulaşın.
Öne çıkanlar
Yüksek hassasiyet
Küçük odak noktası sayesinde yüksek kesim doğruluğu ve hassasiyet sağlar.
Yüksek performans
CO2 lazerlere göre üç kata kadar daha yüksek kesim hızı ve verim sunar.
Düşük işletme maliyeti
%30'a varan elektro-optik dönüşüm verimliliği enerji tüketimini ve işletme maliyetini belirgin şekilde azaltır.
Dayanıklı gövde
Makine gövdesi 20 yıllık kullanımda deformasyona karşı dayanıklı olacak şekilde tasarlanmıştır.
Kolay kullanım
Otomatik odaklama, kesim öncesi hazırlığı basitleştirir.
Çok yönlülük
Çelik, paslanmaz çelik ve alüminyum gibi farklı metalleri keser.
Hızlı kurulum
Elektrik panosu ve lazer kaynağı makineyle bütünleşiktir. Yeniden söküp takmaya gerek kalmaz, optik bileşenler kirlenmez ve kurulum yaklaşık iki saatte tamamlanır.
Pratik servis
Modüler tasarım bakım ve onarımı kolaylaştırır.

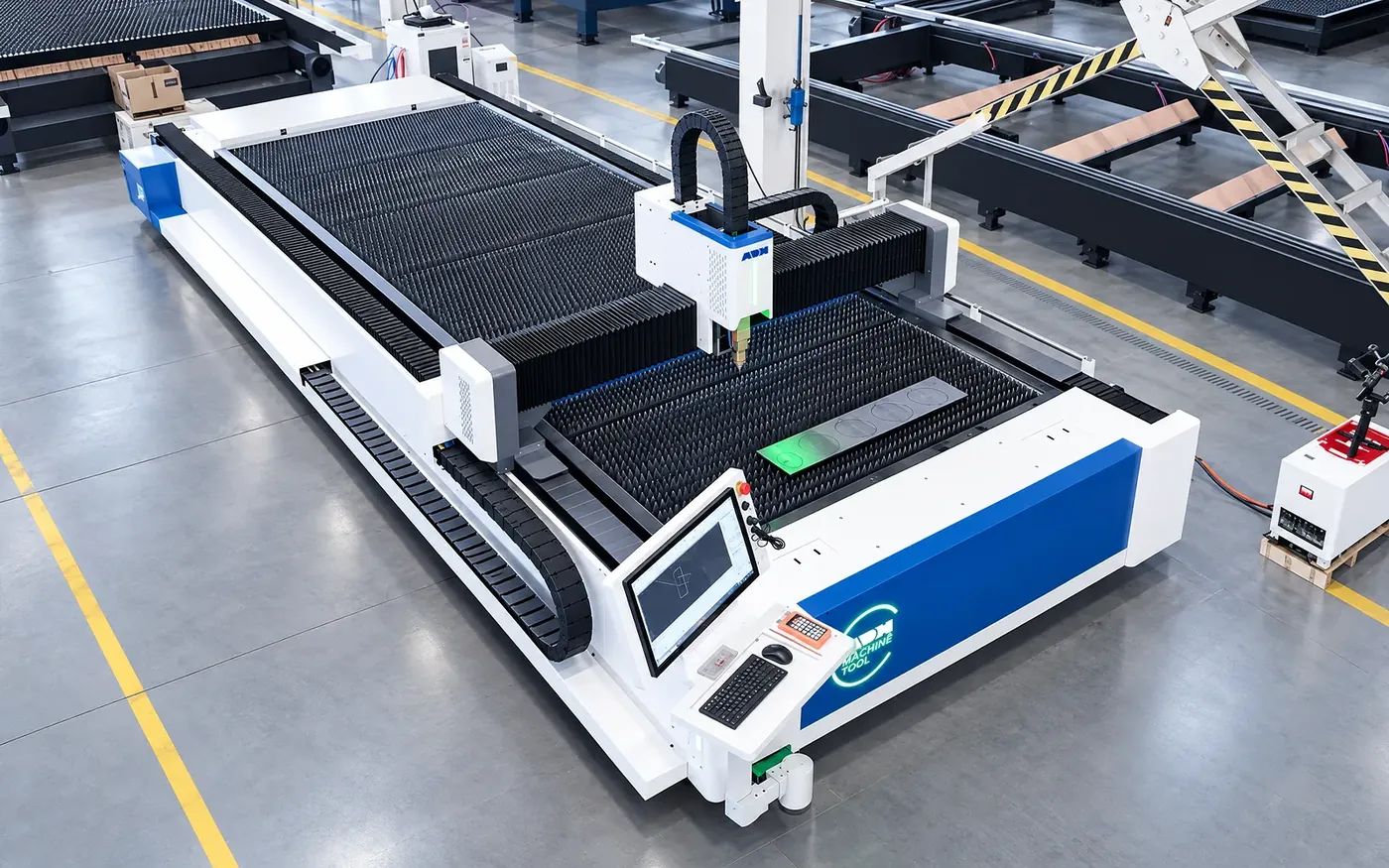

ULF, yükleme ve boşaltmanın her kesim çevrimi arasında yapıldığı sabit tablalı bir fiber lazer kesim makinesidir. G ve E olmak üzere iki yapılandırması vardır; 3015 boyutundan 26 metrelik büyük formatlara kadar geniş bir model yelpazesi sunar.
Makine gövdesi (yatak)
Gövde, içine takviye plakaları yerleştirilmiş çok sayıda dikdörtgen profilin kaynaklanmasıyla üretilir; bu yapı mukavemeti ve çekme dayanımını artırır.
İç yapıda boşluklu ve balık pulu desenli bir düzen kullanılır. Bu tasarım gövdeyi kesim sırasında oluşabilecek ısıya ve yangın riskine karşı korur.
Gövde yüksek sıcaklıkta tavlanır, ardından kumlama ve gerilim giderme işlemlerinden geçirilir. Böylece 20 yıllık kullanım boyunca deformasyona uğramayacak şekilde tasarlanmıştır.

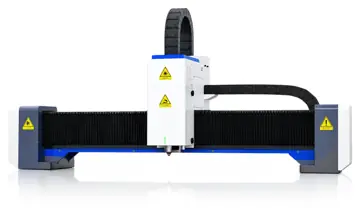

Köprü (kiriş)
Sonlu elemanlar analiziyle tasarlanan köprü, yüksek rijitliği hafif yapıyla birleştirir. Bu sayede yüksek hız, iyi dinamik davranış ve hızlı ivmelenme sağlar.

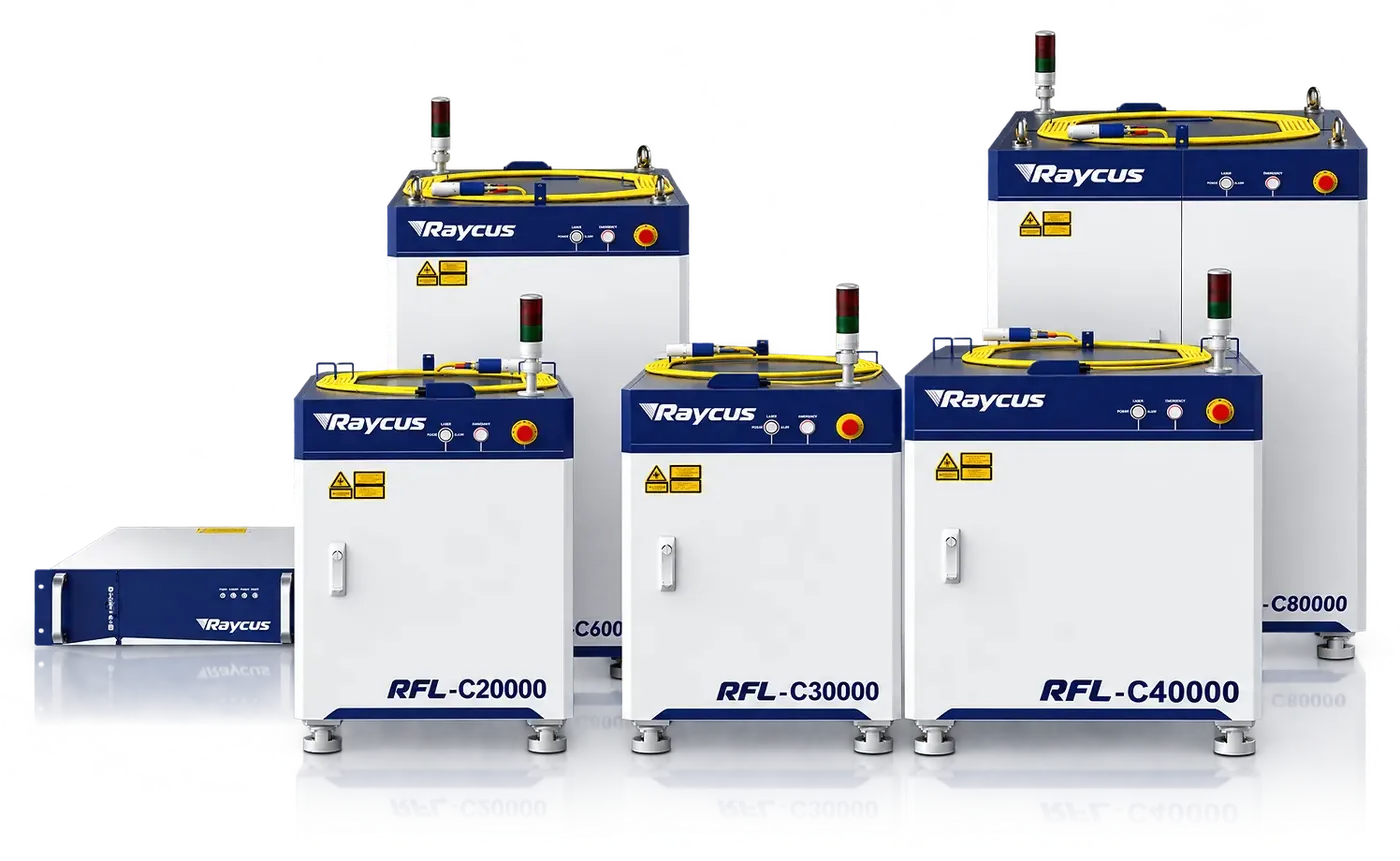

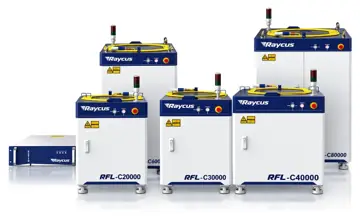

Lazer güç kaynağı
Raycus, nLIGHT ve IPG gibi markaların fiber lazer kaynakları kullanılabilir; güç seçenekleri model tablosunda yer alır.
Lazer kaynağı tüm güç aralığında sabit ışın parametre ürünü (BPP) sunar; bu da yüksek ışın kalitesi ve küçük odak noktası anlamına gelir. Elektro-optik dönüşüm verimliliği yüksektir.
Modüler, tak-çalıştır tasarımı ve kompakt yapısı kurulumu ve bakımı kolaylaştırır.

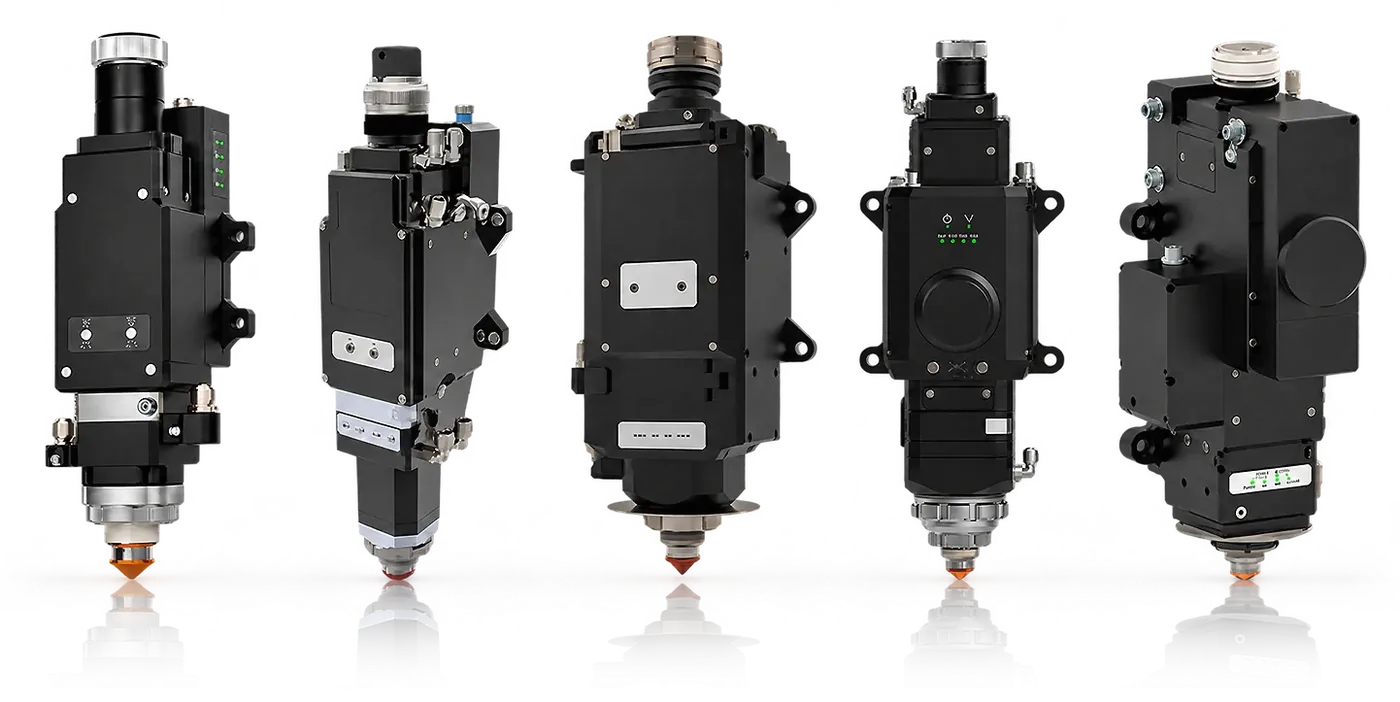

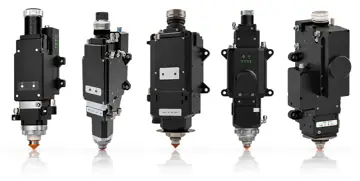

Kesim başı
Otomatik odaklamalı kesim başı, odak noktasını malzeme kalınlığına göre kendisi ayarlar. Farklı kalınlıklar arasında geçişi hızlandırır, kesim süresini kısaltır ve kaliteyi artırır.
Patentli çarpışma önleyici yapı ve hurda parçalar için mikro bağlantı özelliği, sacın kalkmasını önleyerek yüksek hızda kararlı kesim sağlar.

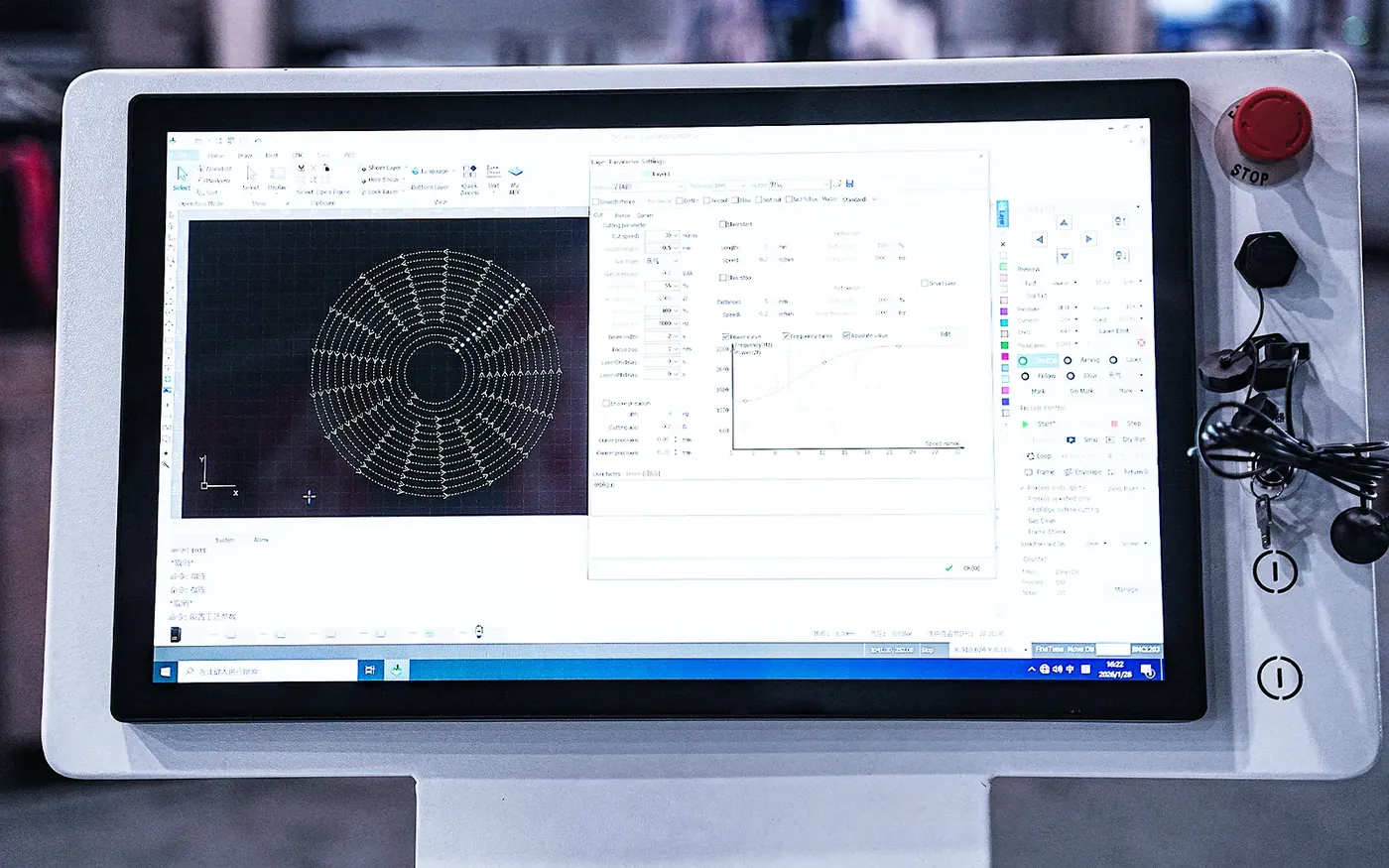

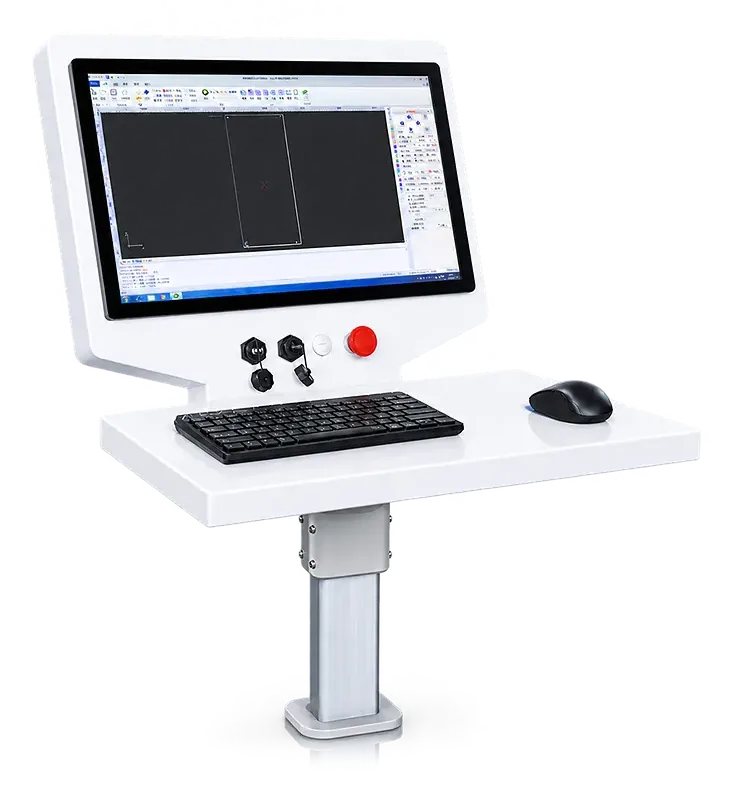

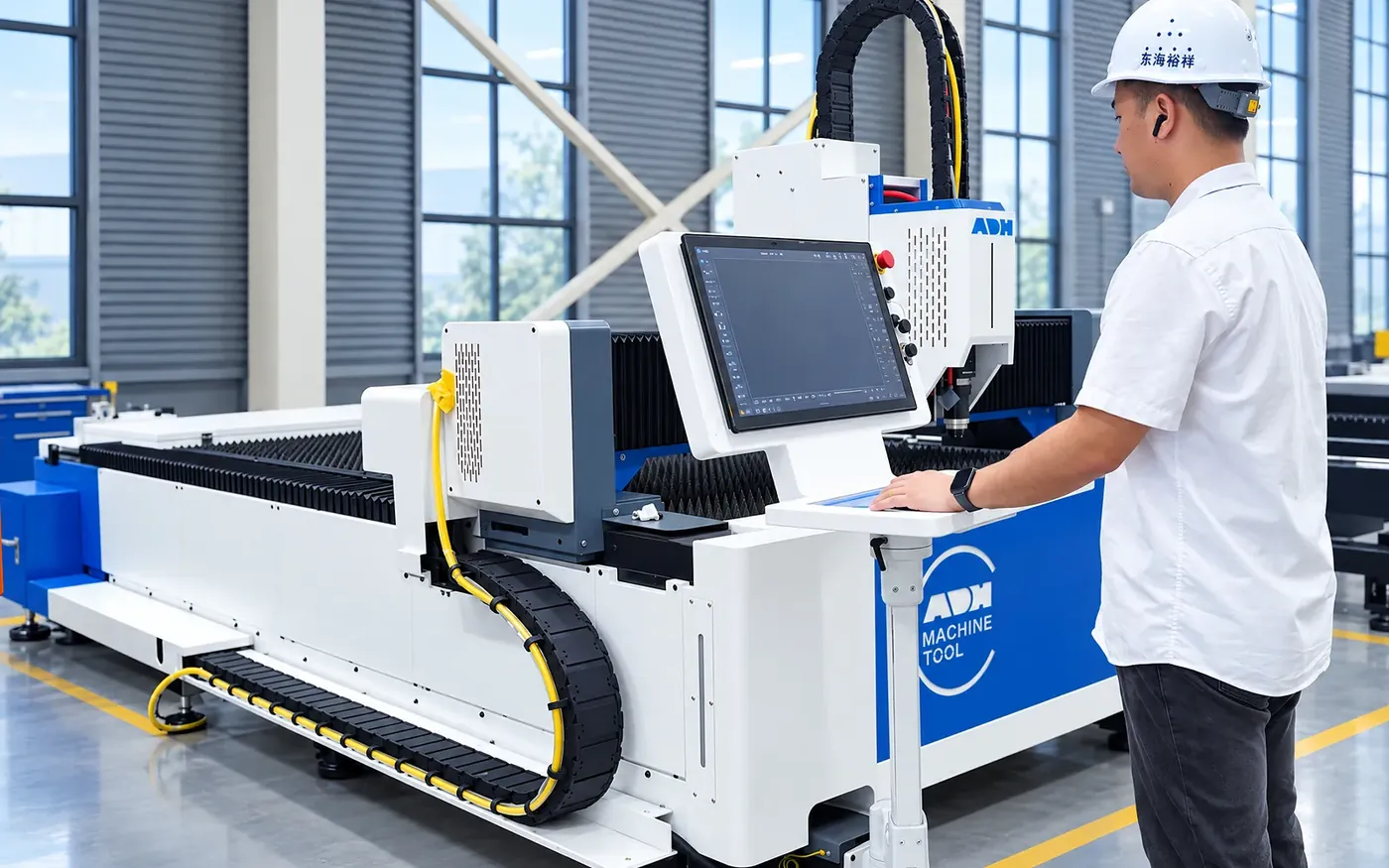

Kontrol sistemi
Makine, fiber lazer kesim makineleri için geliştirilmiş CypCut kontrol yazılımıyla çalışır. Kolay kurulum, basit kalibrasyon ve lazer gücüne bağlı hız kontrolü sunar.
Kapsamlı kesim parametresi veritabanı sayesinde malzeme ve kalınlığa uygun ayarlar hızla seçilir; kesim hızları kontur bazında ayrıca ayarlanabilir.
Yağlama ve soğutma
Otomatik yağlama: Zamanlanmış sistem, makinenin çalışma programına göre yağlamayı kendiliğinden yapar.

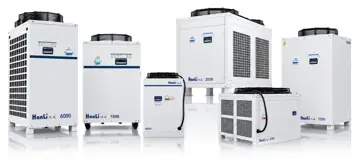

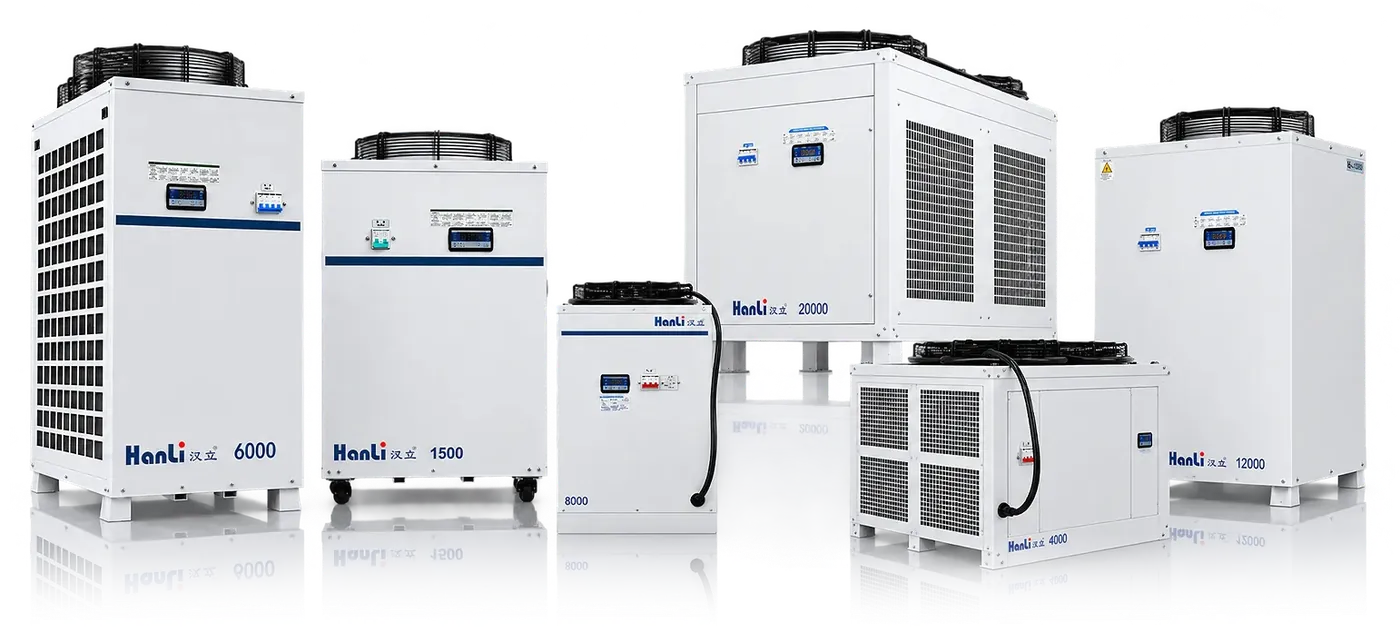

Su soğutucu: Aşırı sıcaklık alarmı, akış koruması ve su seviyesi korumasıyla donatılmıştır.
Pano soğutucusu: Elektrik panosundaki ısıyı uzaklaştırarak elektrik bileşenlerinin kararlı çalışmasını sağlar.
Makineyi çalışırken izleyin
Video, oynat düğmesine bastığınızda YouTube üzerinden yüklenir.
ULF model tablosu
Tablo yana kaydırılabilir. Model adına dokunarak o model için teklif isteyebilirsiniz.
| Model | Aile | Lazer GücükW | İşleme Alanımm | Z Ekseni Hareketimm | Kiriş açıklığımm | Konumlandırma hassasiyeti | Tekrarlanabilirlik | Maks. birleşik hızm/dak | Maks. İvmelenmeg | Tabla Yükükg | Dış Ölçülermm | Anma GerilimiV | FrekansHz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3015G | ULF-G | 1.5–6 | 3100×1530 | 150 | 100 | ≤±0.03mm/m | ≤±0.02mm/m | 90 (Inovance/BOCHU S9); 70 (Delta) | 1.4 (tek eksen) | 900 | 4700×2345×1850 | 380 | 50 |
| 4015G | ULF-G | 1.5–6 | 4100×1530 | 150 | 100 | ≤±0.03mm/m | ≤±0.02mm/m | 90 (Inovance/BOCHU S9); 70 (Delta) | 1.4 (tek eksen) | 1200 | 6000×2345×1850 | 380 | 50 |
| 6015G | ULF-G | 1.5–6 | 6100×1530 | 150 | 100 | ≤±0.03mm/m | ≤±0.02mm/m | 90 (Inovance/BOCHU S9); 70 (Delta) | 1.4 (tek eksen) | 1800 | 8300×2345×1850 | 380 | 50 |
| 4020G | ULF-G | 1.5–6 | 4100×2050 | 150 | 100 | ≤±0.03mm/m | ≤±0.02mm/m | 90 (Inovance/BOCHU S9); 70 (Delta) | 1.4 (tek eksen) | 1600 | 6000×2916×1850 | 380 | 50 |
| 6020G | ULF-G | 1.5–6 | 6100×2050 | 150 | 100 | ≤±0.03mm/m | ≤±0.02mm/m | 90 (Inovance/BOCHU S9); 70 (Delta) | 1.4 (tek eksen) | 2400 | 8300×2916×1850 | 380 | 50 |
| 3015E | ULF-E | 1.5–12 | 3100×1530 | 150 | 110/210 | ≤±0.03mm | ≤±0.02mm | 140 (Inovance/BOCHU S9); 100 (Delta) | 1.7 (birleşik eksenler) | 1100 | 4700×2345×1950 | 380 | 50 |
| 4015E | ULF-E | 1.5–12 | 4100×1530 | 150 | 110/210 | ≤±0.03mm | ≤±0.02mm | 140 (Inovance/BOCHU S9); 100 (Delta) | 1.7 (birleşik eksenler) | 1500 | 6000×2345×1950 | 380 | 50 |
| 6015E | ULF-E | 1.5–12 | 6100×1530 | 150 | 110/210 | ≤±0.03mm | ≤±0.02mm | 140 (Inovance/BOCHU S9); 100 (Delta) | 1.7 (birleşik eksenler) | 2200 | 8300×2345×1950 | 380 | 50 |
| 4022E | ULF-E | 1.5–12 | 4100×2200 | 150 | 110/210 | ≤±0.03mm | ≤±0.02mm | 140 (Inovance/BOCHU S9); 100 (Delta) | 1.7 (birleşik eksenler) | 2000 | 6000×3250×1950 | 380 | 50 |
| 6022E | ULF-E | 1.5–12 | 6100×2200 | 150 | 110/210 | ≤±0.03mm | ≤±0.02mm | 140 (Inovance/BOCHU S9); 100 (Delta) | 1.7 (birleşik eksenler) | 3000 | 8300×3250×1950 | 380 | 50 |
| 6026E | ULF-E | 6–60 | 6100×2600 | 250 | 190 | ≤±0.03mm | ≤±0.02mm | 140 | 1.7 (birleşik eksenler) | 3900 | 8700×3800×2050 | 380 | 50 |
| 8026E | ULF-E | 6–60 | 8000×2600 | 250 | 190 | ≤±0.04mm | ≤±0.02mm | 140 | 1.7 (birleşik eksenler) | 5200 | 11000×3800×2050 | 380 | 50 |
| 13026E | ULF-E | 6–60 | 13000×2600 | 250 | 190 | ≤±0.07mm | ≤±0.03mm | 140 | 1.7 (birleşik eksenler) | 14000 | 16300×3750×2450 | 380 | 50 |
| 13032E | ULF-E | 6–60 | 13000×3200 | 200 | 160 | ≤±0.07mm | ≤±0.03mm | 140 | 1.4 (bağlı eksenler) | 18000 | 16500×4350×2450 | 380 | 50 |
| 26026E | ULF-E | 6–60 | 26000×2600 | 250 | 190 | ≤±0.07mm/10m | ≤±0.05mm | 140 | 1.7 (birleşik eksenler) | 28000 | 31000×3750×2450 | 380 | 50 |
| 26032E | ULF-E | 6–60 | 26000×3200 | 200 | 160 | ≤±0.07mm/10m | ≤±0.05mm | 140 | 1.4 (bağlı eksenler) | 36000 | 31500×4350×2450 | 380 | 50 |
Bu makinede neler sunuyoruz?
- İhtiyacınıza göre model ve opsiyon seçimi
- Taşıma, kurulum ve devreye alma
- Operatör ve programlama eğitimi
- Teknik servis, bakım ve yedek parça
