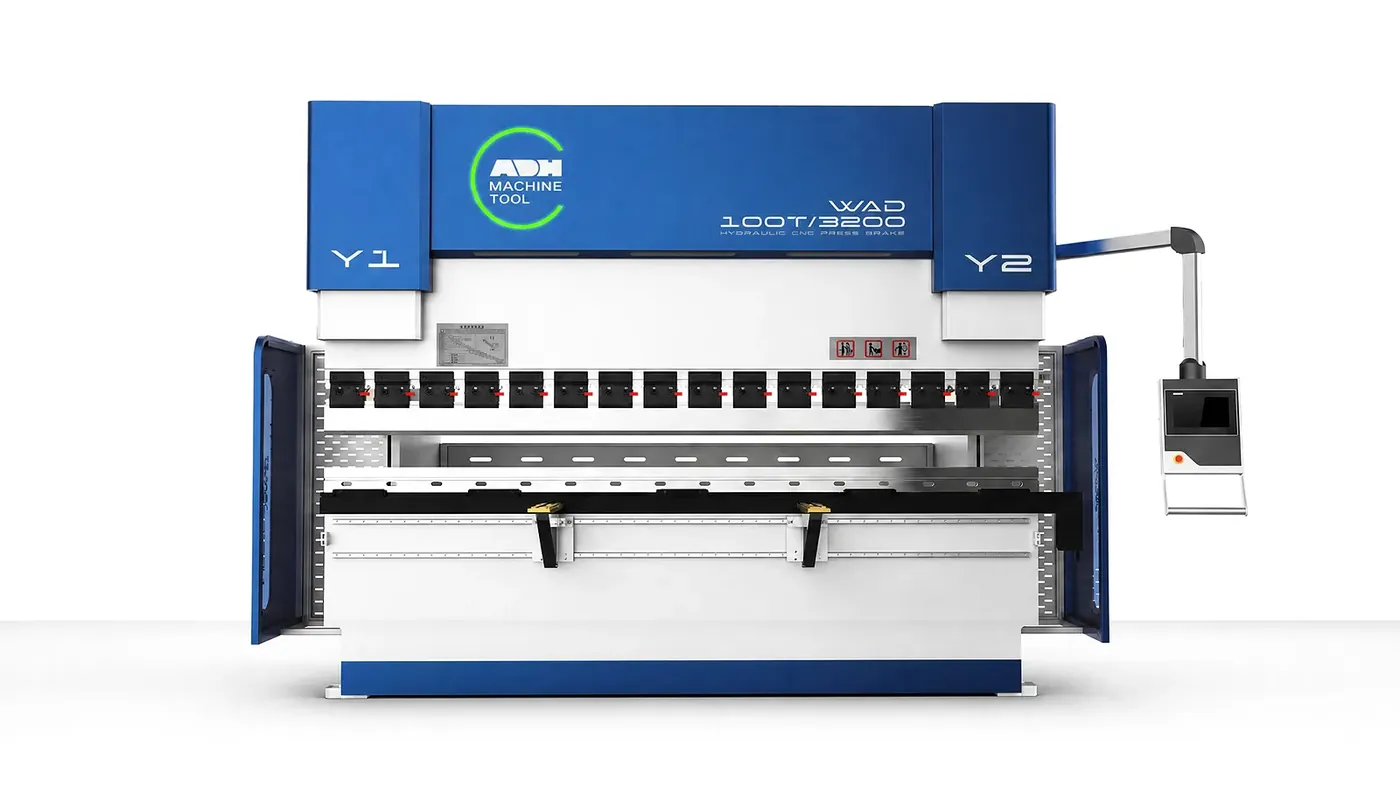

WAD Elektro-Hidrolik Servo CNC Abkant Pres
Enerji tasarruflu servo sistemle hızlı ve hassas büküm.
- %60'a varan enerji tasarrufu
- Yüksek eksen hızı
- Kararlı ve güvenilir
- Yüksek performans
Teknik özet
- Seri
- WAD
- Tahrik
- Elektro-hidrolik servo
- Bükme kuvveti
- 500–3000 kN (50–300 ton)
- Büküm uzunluğu
- 1300–6000 mm
- Kontrol ünitesi
- Delem DA-53T, DA-58T, DA-66T, DA-69T; ESA S640 (ops.)
Teknik değerler modele ve seçilen opsiyonlara göre değişebilir. Güncel teknik föy için bize ulaşın.
Öne çıkanlar
Enerji tasarrufu
Elektro-hidrolik servo sistem enerji tüketimini %60'a kadar azaltır, işletme maliyetini düşürür ve hidrolik yağ sıcaklığını ideal seviyede tutar.
Daha kısa çevrim
Yüksek eksen hızları sayesinde büküm çevrimi %30'dan fazla hızlanır; seri üretimde verim belirgin şekilde artar.
Sağlam gövde
Gerilimi giderilmiş çelik gövde ve birinci sınıf bileşenler uzun vadeli kararlılık ve güvenilir performans sağlar.
Servo arka dayama
Hassas vidalı mil ve lineer kızaklarla çalışan servo tahrikli arka dayama hızlı ve doğru konumlanır.

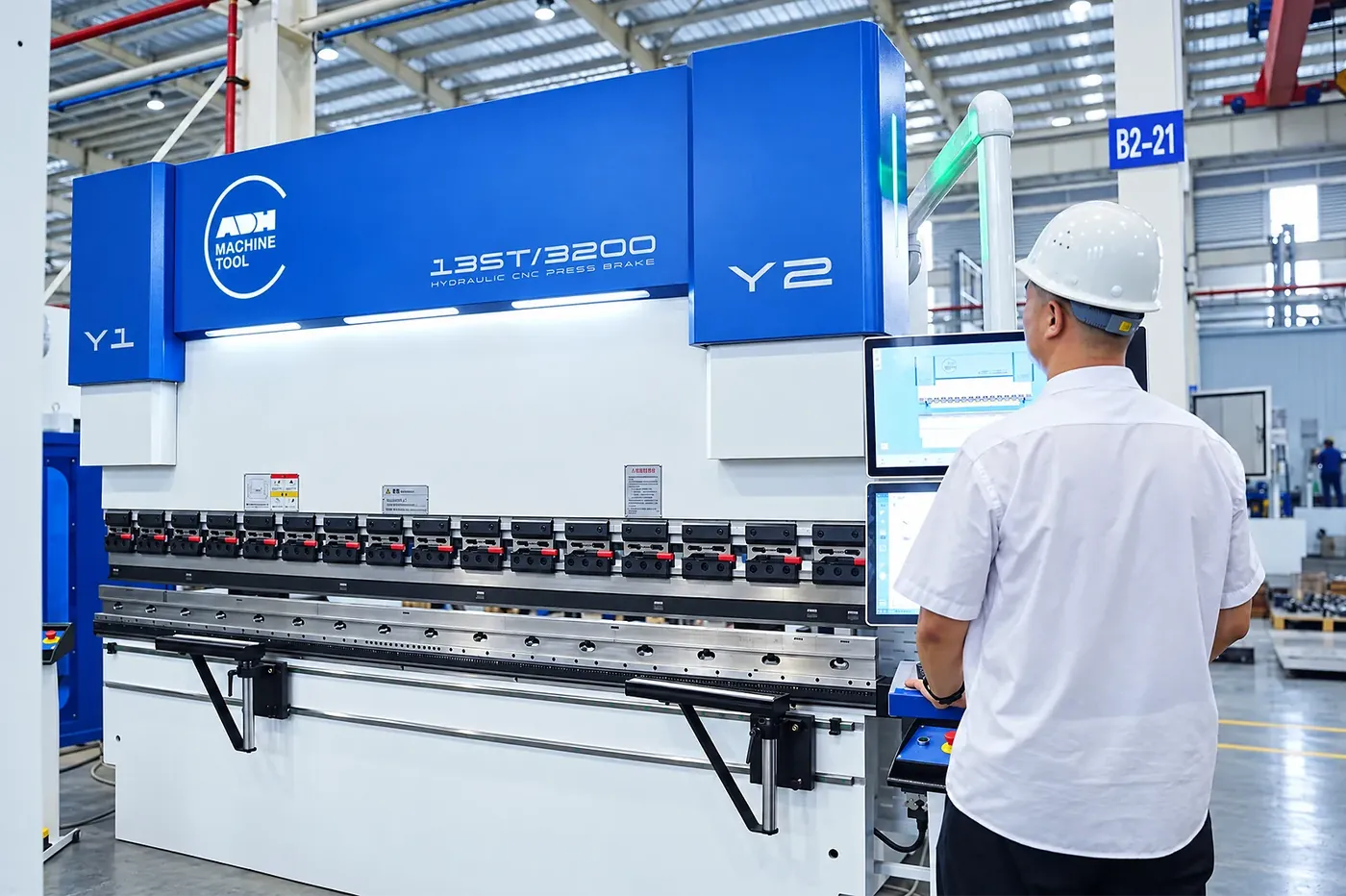

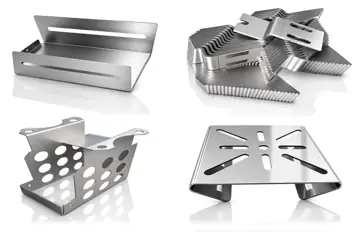

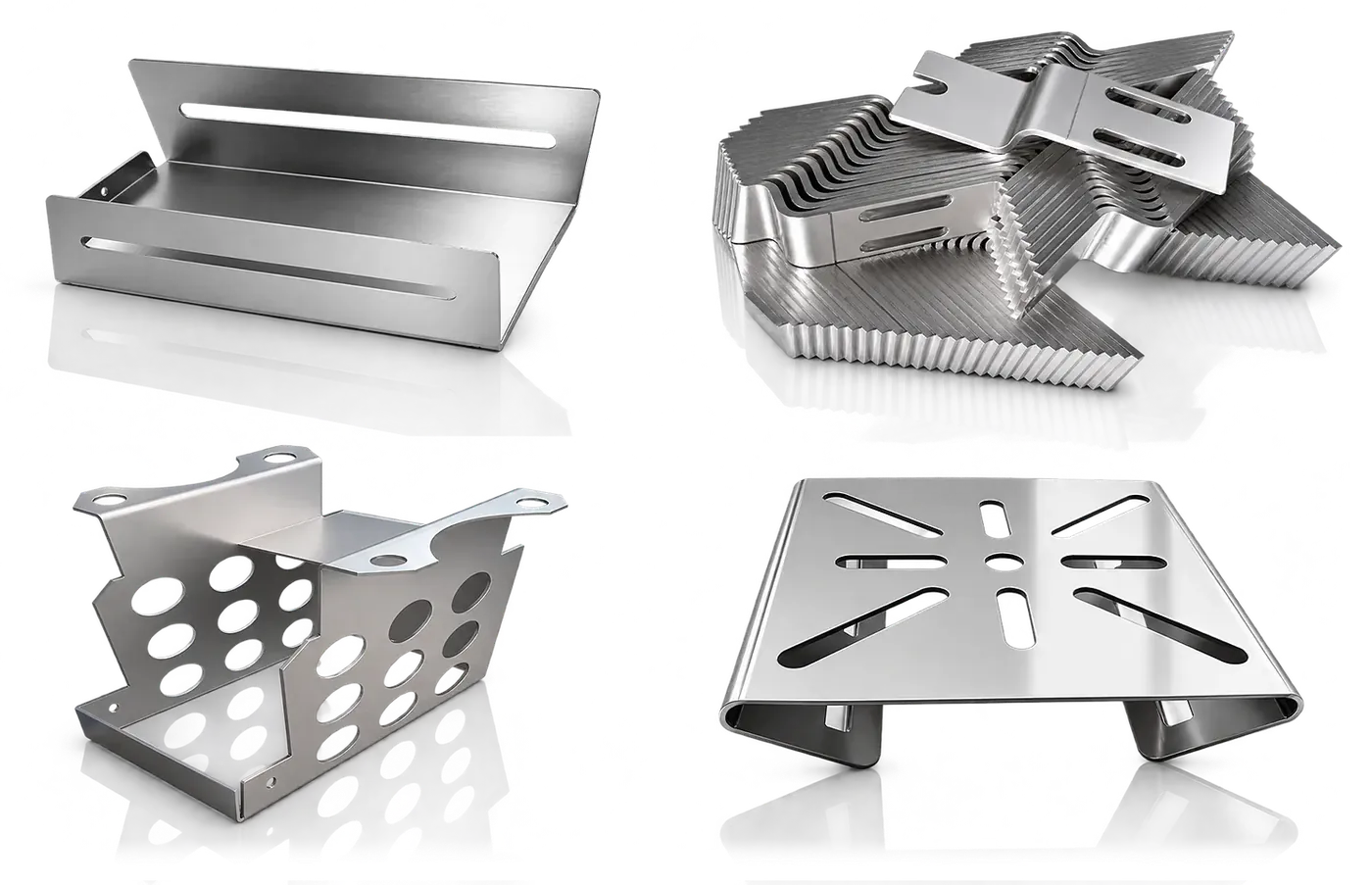

WAD serisi, kapalı döngü Y1/Y2 kontrollü, elektro-hidrolik servo tahrikli bir CNC abkant prestir. Programlanabilir büküm sıraları, yapılandırılabilir arka dayama eksenleri ve bombeleme sistemiyle seri üretimde hızlı ve tekrarlanabilir büküm sağlar.

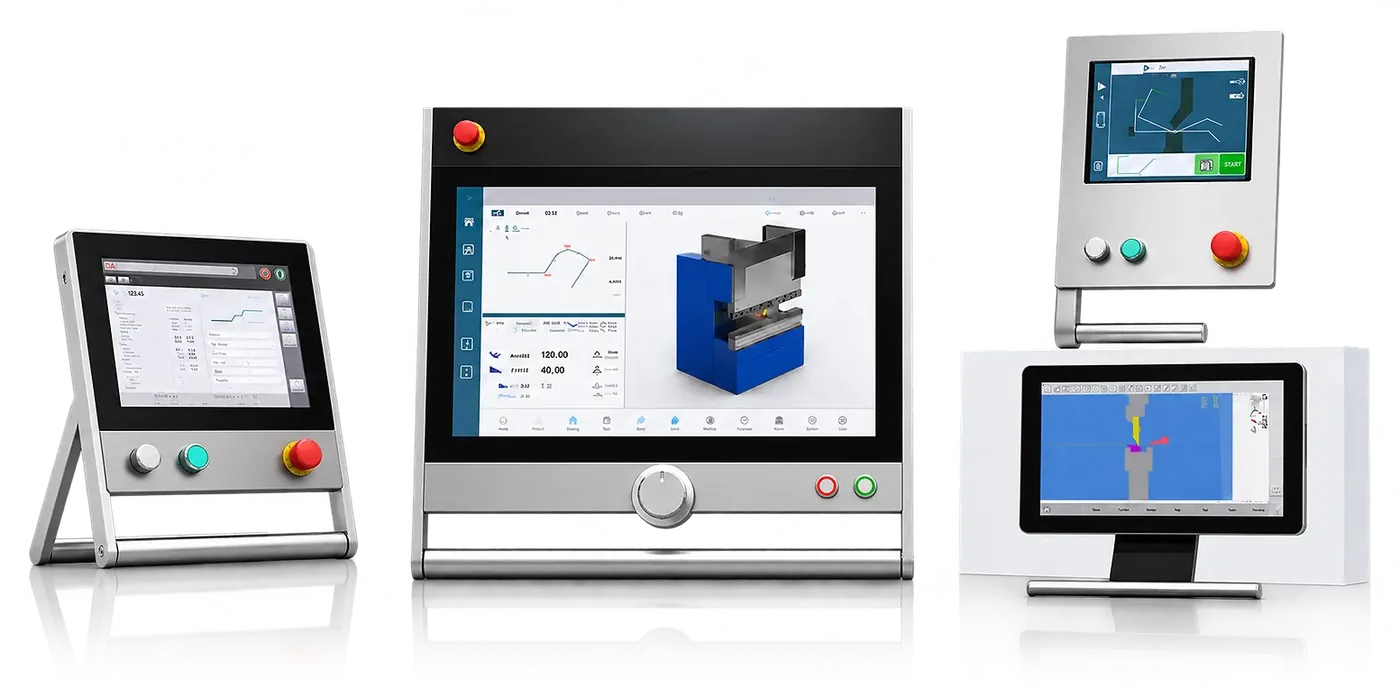

CNC programlama
CNC kontrol ünitesi büküm sıralarını saklar, koç ve arka dayama pozisyonlarını koordine eder. 4+1 eksen örnek bir yapılandırmadır; programlama işlevleri seçilen kontrol ünitesine bağlıdır.

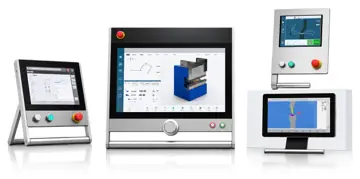

Delem DA-53T, DA-58T, DA-66T veya DA-69T kontrol ünitelerinden biri seçilebilir; ESA S640 isteğe bağlıdır. Teklif aşamasında işiniz için gereken programlama, dil, veri aktarımı ve arayüz işlevlerini birlikte belirleriz.

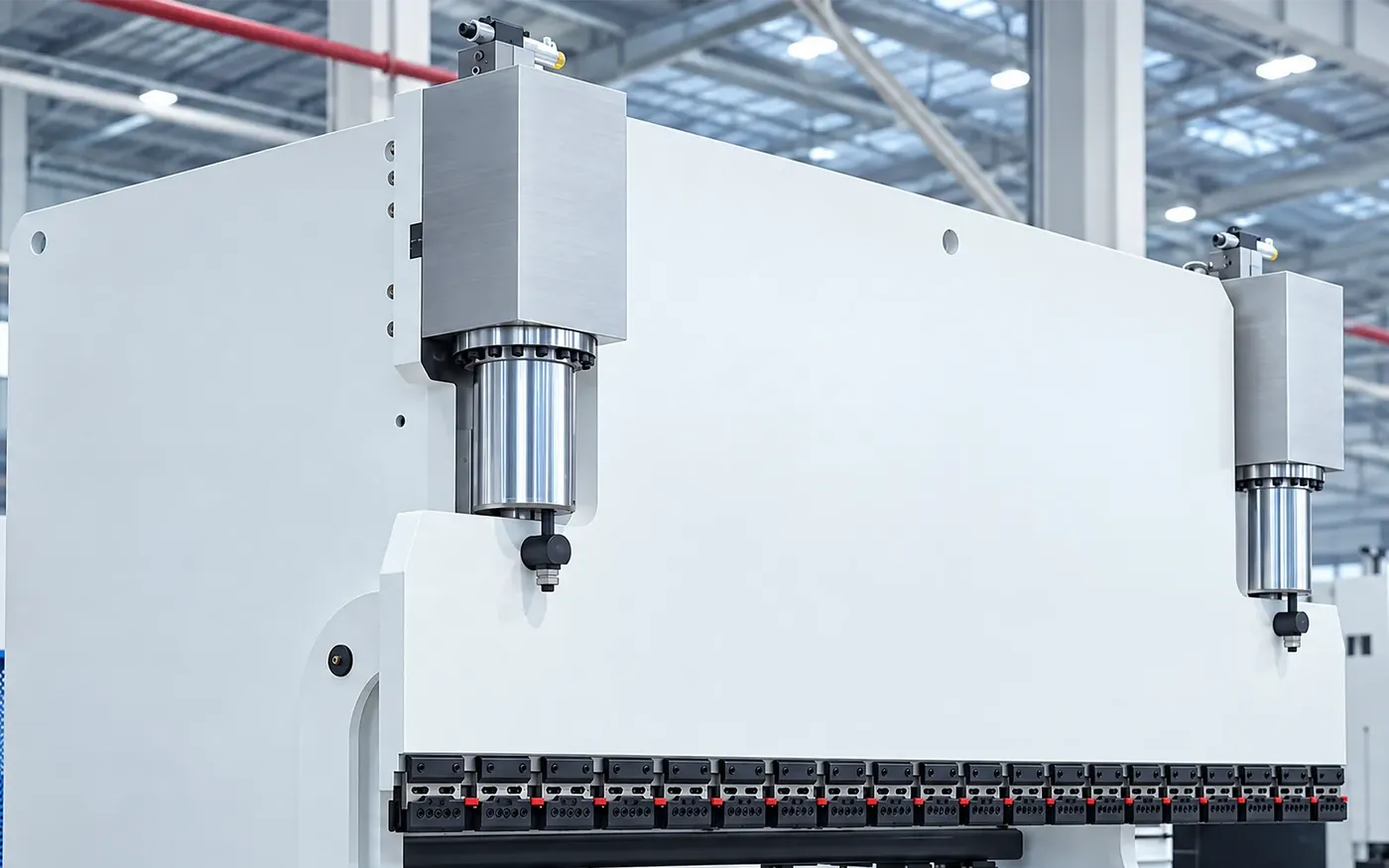

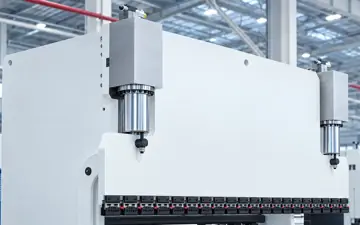

Y1/Y2 koç kontrolü
Bağımsız pozisyon geri bildirimi sol ve sağ silindirleri ayrı ayrı izler. Kontrol sistemi, büküm stroku boyunca hidrolik hareketi programlanan koç pozisyonuna göre ayarlar.
Elde edilen açı yalnızca koç hareketine değil; malzemeye, kalıplara ve kompanzasyona da bağlıdır. Kuvvet, strok ve hız değerleri model tablosunda yer alır.

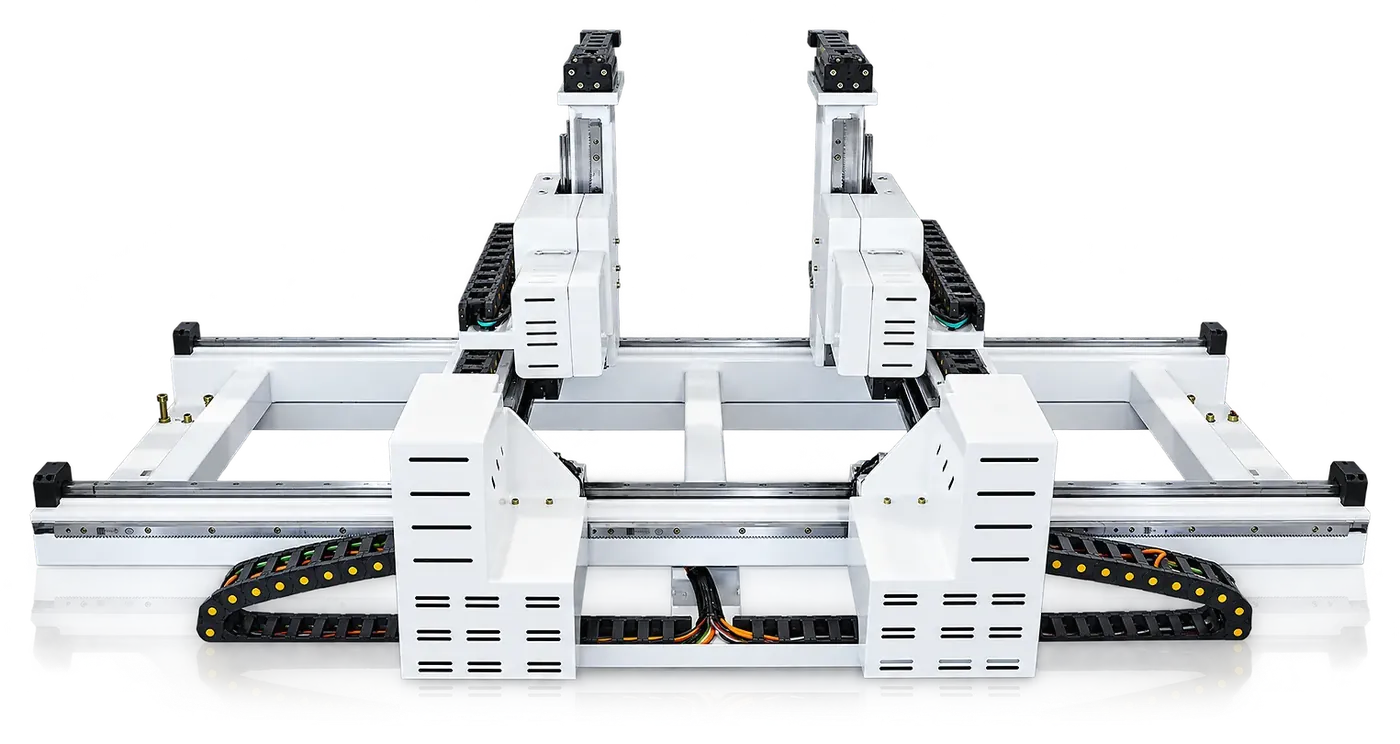

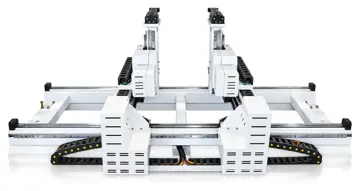

Arka dayama ve parça referansı
Arka dayama her büküm için referansı oluşturur: X ekseni ileri-geri konumu, R ekseni yüksekliği ayarlar. Parmak yerleşimi ve ek eksenler farklı parça geometrilerine uyum sağlar.
Kısa flanşlar, geri bükümler ve kalıp boşluğu gibi ayrıntıları teknik resimleriniz üzerinden birlikte kontrol ederiz; ek eksenler ve parmaklar işe göre yapılandırılır.

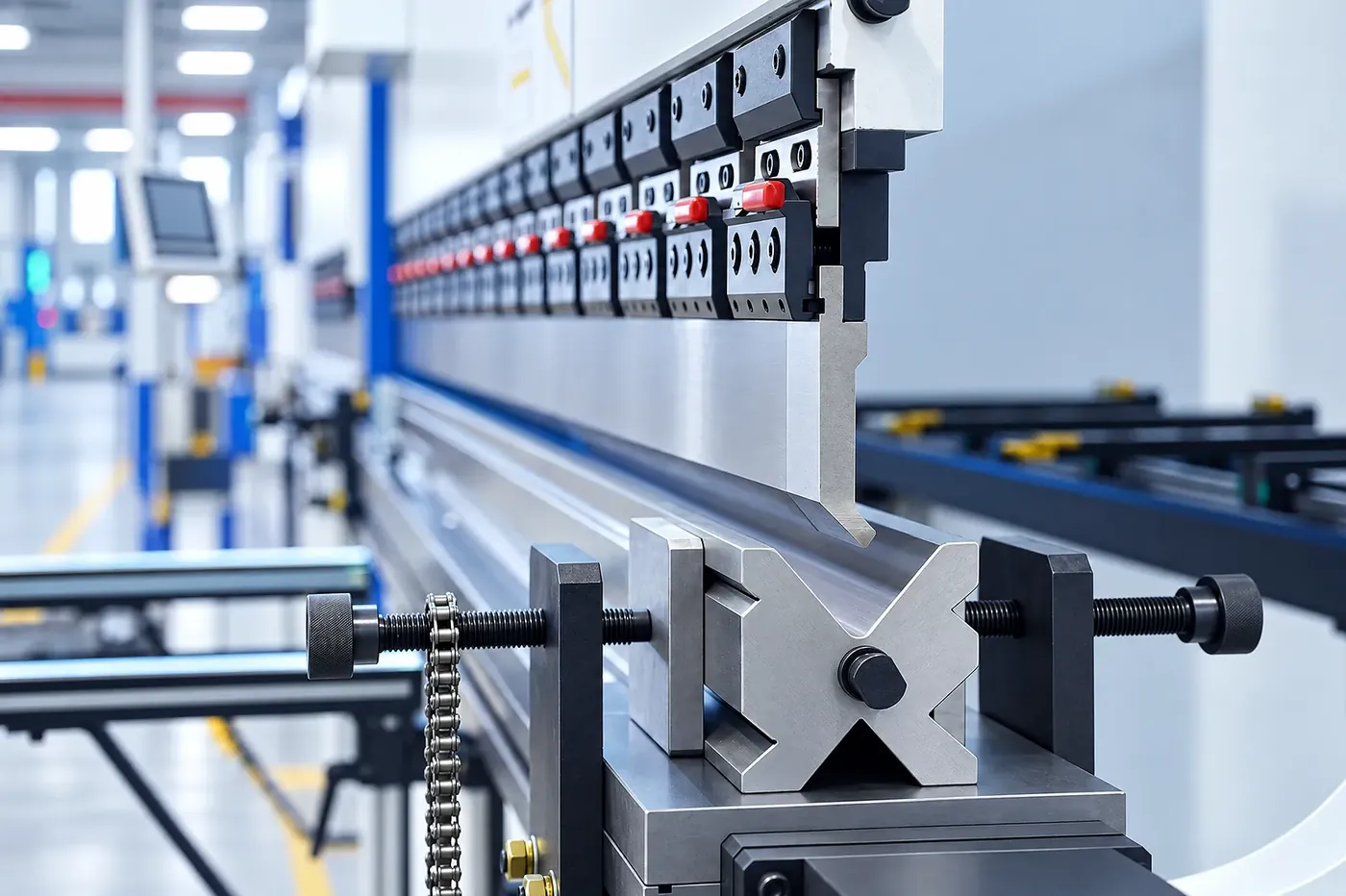

Kalıp ve bağlama
Zımba profili ve kalıp açıklığı, parçanın şekillendirileceği alanı belirler. Kalıp geometrisi ve yük kapasitesi teknik resme ve büküm sırasına göre seçilir.

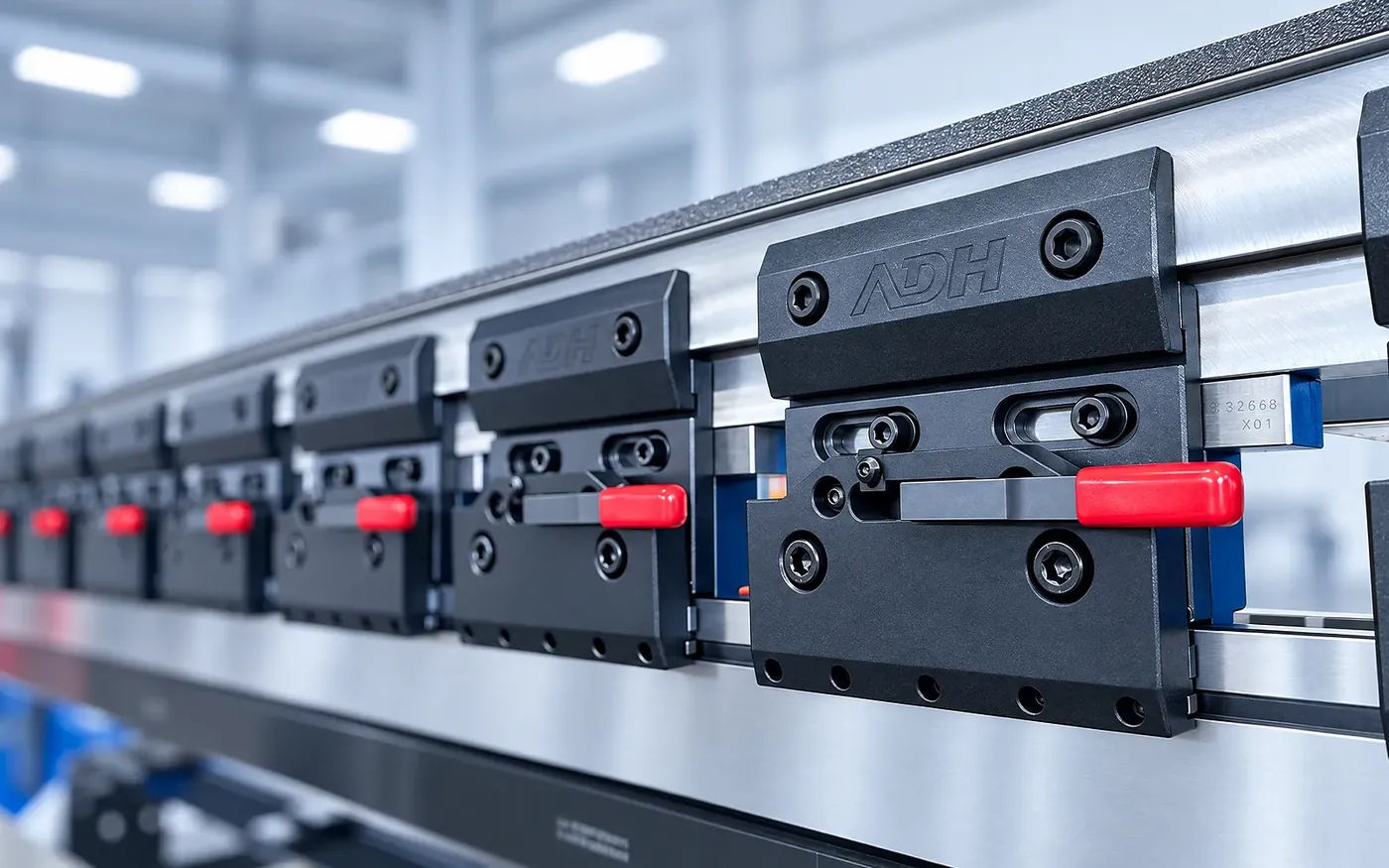

Bağlama sistemi kalıpları çalışma referansında tutar ve kalıp değişim yöntemini belirler. Hızlı ve pnömatik bağlama seçenekleri mevcuttur.
Bombeleme
Bombeleme, yük altında tabla boyunca oluşan esnemeyi telafi eder; koç kontrolü ve kalıplarla birlikte çalışarak parçanın tüm boyunca eşit açı elde edilmesini sağlar.
Uzun bükümlerde telafi düzeni seçilen uzunluk ve yüke göre belirlenir; kabulde açı ve düzlük örnek bir uzun parça üzerinde kontrol edilir.
WAD model tablosu
Tablo yana kaydırılabilir. Model adına dokunarak o model için teklif isteyebilirsiniz.
| Model | Yağ TankıL | Bükme KuvvetikN | Bükme Uzunluğumm | Yaklaşma Hızımm/s | Çalışma Hızımm/s | Geri Dönüş Hızımm/s | X Strokmm | X Hızımm/s | R Strokmm | R Hızımm/s | Kolon Mesafesimm | Boğaz Derinliğimm | Koç Strokumm | Açık Yükseklikmm | Ana servo motor (Estun)kW | Ana servo motor (Inovance)kW | Pompaml/dev | Ağırlıkt | Dış ÖlçülerU×G×Y mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WAD-50T/1300 | 130 | 500 | 1300 | 160 | 13 | 160 | 500 | 350 | 200 | 200 | 1120 | 250 | 150 | 460 | 4.4 | 8.5 | 13 | — | 1750×1500×2330 |
| WAD-50T/1600 | 130 | 500 | 1600 | 160 | 0–18 | 200 | 500 | 400 | 200 | 200 | 1300 | 250 | 150 | 460 | 4.4 | 8.5 | 13 | 3.5 | 2150×1500×2330 |
| WAD-70T/2000 | 130 | 700 | 2000 | 220 | 13 | 160 | 500 | 350 | 200 | 200 | 1600 | 300 | 150 | 460 | 5.5 | 8.5 | 13 | — | 2400×1600×2400 |
| WAD-70T/2500 | 130 | 700 | 2500 | 220 | 0–15 | 200 | 500 | 400 | 200 | 200 | 2050 | 300 | 150 | 460 | 5.5 | 8.5 | 13 | 4.4 | 3100×1600×2400 |
| WAD-80T/2500 | 170 | 800 | 2500 | 220 | 12 | 145 | 500 | 350 | 200 | 200 | 2050 | 300 | 150 | 460 | 8.7 | 8.5 | 16 | — | 3100×1600×2460 |
| WAD-110T/3200 | 170 | 1100 | 3200 | 220 | 12 | 160 | 500 | 350 | 200 | 200 | 2700 | 400 | 200 | 480 | 10.8 | 12.4 | 19 | 7.5 | 3750×2202×2700 |
| WAD-110T/4100 | 170 | 1100 | 4100 | 220 | 12 | 160 | 500 | 350 | 200 | 200 | 3600 | 400 | 200 | 480 | 10.8 | 12.4 | 19 | 8.7 | 4700×1800×2700 |
| WAD-135T/3200 | 170 | 1350 | 3200 | 220 | 10 | 130 | 500 | 350 | 200 | 200 | 2700 | 400 | 200 | 480 | 10.8 | 12.4 | 19 | 8.3 | 3800×1800×2700 |
| WAD-135T/4100 | 170 | 1350 | 4100 | 220 | 10 | 130 | 500 | 350 | 200 | 200 | 3600 | 400 | 200 | 480 | 10.8 | 12.4 | 19 | 10.5 | 4700×1800×2700 |
| WAD-170T/3200 | 300 | 1700 | 3200 | 160 | 10 | 100 | 500 | 350 | 200 | 200 | 2700 | 450 | 200 | 480 | 13.2 | 17.8 | 25 | 10.8 | 3800×2000×2800 |
| WAD-170T/4100 | 300 | 1700 | 4100 | 160 | 10 | 100 | 500 | 350 | 200 | 200 | 3600 | 450 | 200 | 480 | 13.2 | 17.8 | 25 | 12.5 | 4700×2000×2800 |
| WAD-170T/5000 | 300 | 1700 | 5000 | 160 | 10 | 100 | 500 | 350 | 200 | 200 | 4000 | 450 | 200 | 480 | 13.2 | 17.8 | 25 | 13.4 | 6300×2000×3160 |
| WAD-170T/6000 | 300 | 1700 | 6000 | 160 | 10 | 100 | 500 | 350 | 200 | 200 | 4800 | 450 | 200 | 480 | 13.2 | 17.8 | 25 | 19.5 | 6300×2000×3160 |
| WAD-220T/3200 | 300 | 2200 | 3200 | 160 | 9 | 105 | 500 | 350 | 200 | 200 | 2600 | 450 | 200 | 480 | 16.7 | 21.4 | 32 | 12.5 | 3800×2200×2850 |
| WAD-220T/4000 | 300 | 2200 | 4000 | 160 | 0–11.5 | 135 | 500 | 400 | 200 | 200 | 3100 | 450 | 200 | 480 | 16.7 | 21.4 | 32 | 13.5 | 4600×2200×2850 |
| WAD-220T/4100 | 300 | 2200 | 4000 | 160 | 9 | 105 | 500 | 350 | 200 | 200 | 3600 | 450 | 200 | 480 | 16.7 | 21.4 | 32 | — | 4700×2200×2850 |
| WAD-220T/5000 | 300 | 2200 | 5000 | 160 | 9 | 105 | 500 | 350 | 200 | 200 | 4000 | 450 | 200 | 480 | 16.7 | 21.4 | 32 | 17.5 | 5600×2200×2980 |
| WAD-220T/6000 | 300 | 2200 | 6000 | 160 | 9 | 105 | 500 | 350 | 200 | 200 | 4800 | 450 | 200 | 480 | 16.7 | 21.4 | 32 | 20.5 | 6700×2200×3220 |
| WAD-250T/3200 | 460 | 2500 | 3200 | 130 | 8.5 | 100 | 500 | 350 | 200 | 200 | 2600 | 450 | 250 | 540 | 16.7 | 21.4 | 32 | 16.5 | 3800×2200×3120 |
| WAD-250T/4000 | 460 | 2500 | 4000 | 130 | 8.5 | 100 | 500 | 350 | 200 | 200 | 3100 | 450 | 250 | 540 | 16.7 | 21.4 | 32 | 16.6 | 4600×2200×3150 |
| WAD-250T/5000 | 460 | 2500 | 5000 | 130 | 8.5 | 100 | 500 | 350 | 200 | 200 | 3800 | 450 | 250 | 540 | 16.7 | 21.4 | 32 | 20.5 | 5600×2150×3150 |
| WAD-250T/6000 | 460 | 2500 | 6000 | 130 | 8.5 | 100 | 500 | 350 | 200 | 200 | 4800 | 450 | 250 | 540 | 16.7 | 21.4 | 32 | 25.5 | 6300×2150×3150 |
| WAD-300T/3200 | 650 | 3000 | 3200 | 120 | 8.5 | 110 | 500 | 350 | 200 | 200 | 2600 | 500 | 250 | 570 | 21.4 | 25.1 | 40 | 18.8 | 3500×2250×3200 |
| WAD-300T/4000 | 650 | 3000 | 4000 | 120 | 8.5 | 110 | 500 | 350 | 200 | 200 | 3100 | 500 | 250 | 570 | 21.4 | 25.1 | 40 | 19.9 | 4300×2500×3400 |
| WAD-300T/5000 | 650 | 3000 | 5000 | 120 | 8.5 | 110 | 500 | 350 | 200 | 200 | 3800 | 500 | 250 | 570 | 21.4 | 25.1 | 40 | 26.3 | 5300×2500×3400 |
| WAD-300T/6000 | 650 | 3000 | 6000 | 120 | 8.5 | 110 | 500 | 350 | 200 | 200 | 4800 | 500 | 250 | 570 | 21.4 | 25.1 | 40 | 29.7 | 6300×2500×3400 |
Bu makinede neler sunuyoruz?
- İhtiyacınıza göre model ve opsiyon seçimi
- Taşıma, kurulum ve devreye alma
- Operatör ve programlama eğitimi
- Teknik servis, bakım ve yedek parça
Diğer modeller

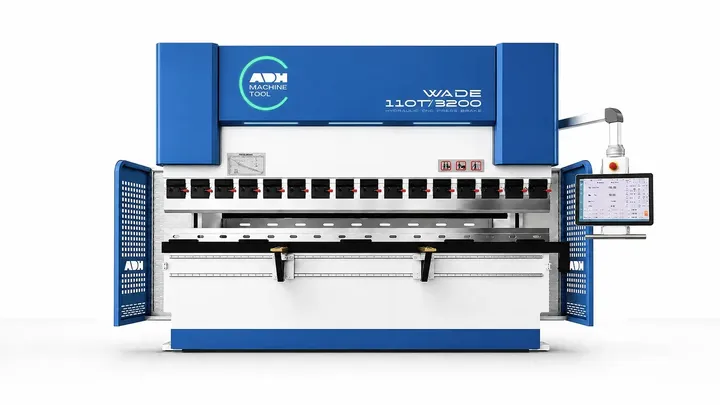

WADEWADE Elektro-Hidrolik Servo CNC Abkant Pres
ACS kontrol üniteli, hızlı ve hassas elektro-hidrolik servo abkant.
Modeli inceleyin

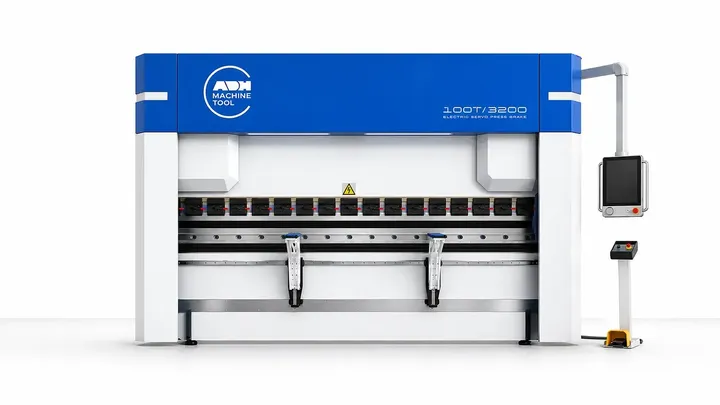

WADGWADG Tam Elektrikli Servo CNC Abkant Pres
Hidrolik ünitesi olmadan, servo motorla temiz ve hassas büküm.
Modeli inceleyin

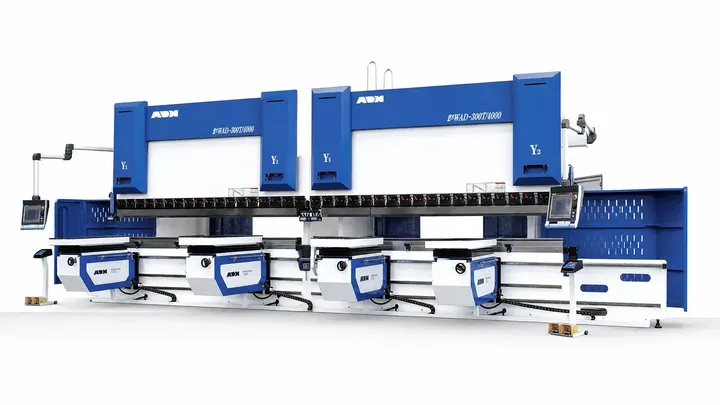

TandemTandem Abkant Pres (2-WAD)
İki eşleştirilmiş abkantla uzun parçalarda tek ve kontrollü büküm hattı.
Modeli inceleyin

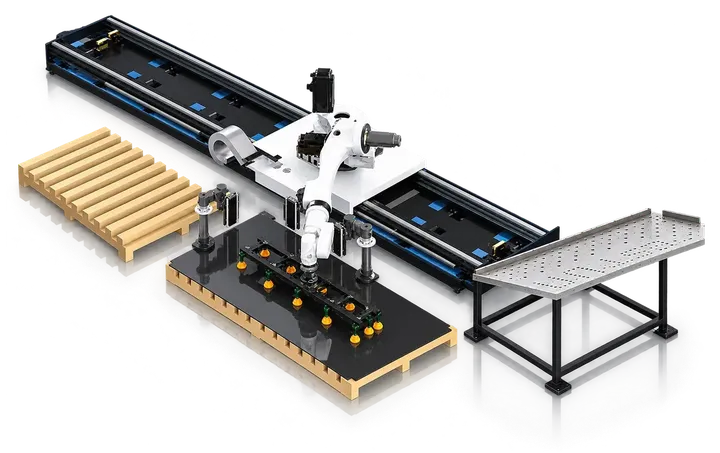

WADG-FMCWADG-FMC Robotik Büküm Hücresi
