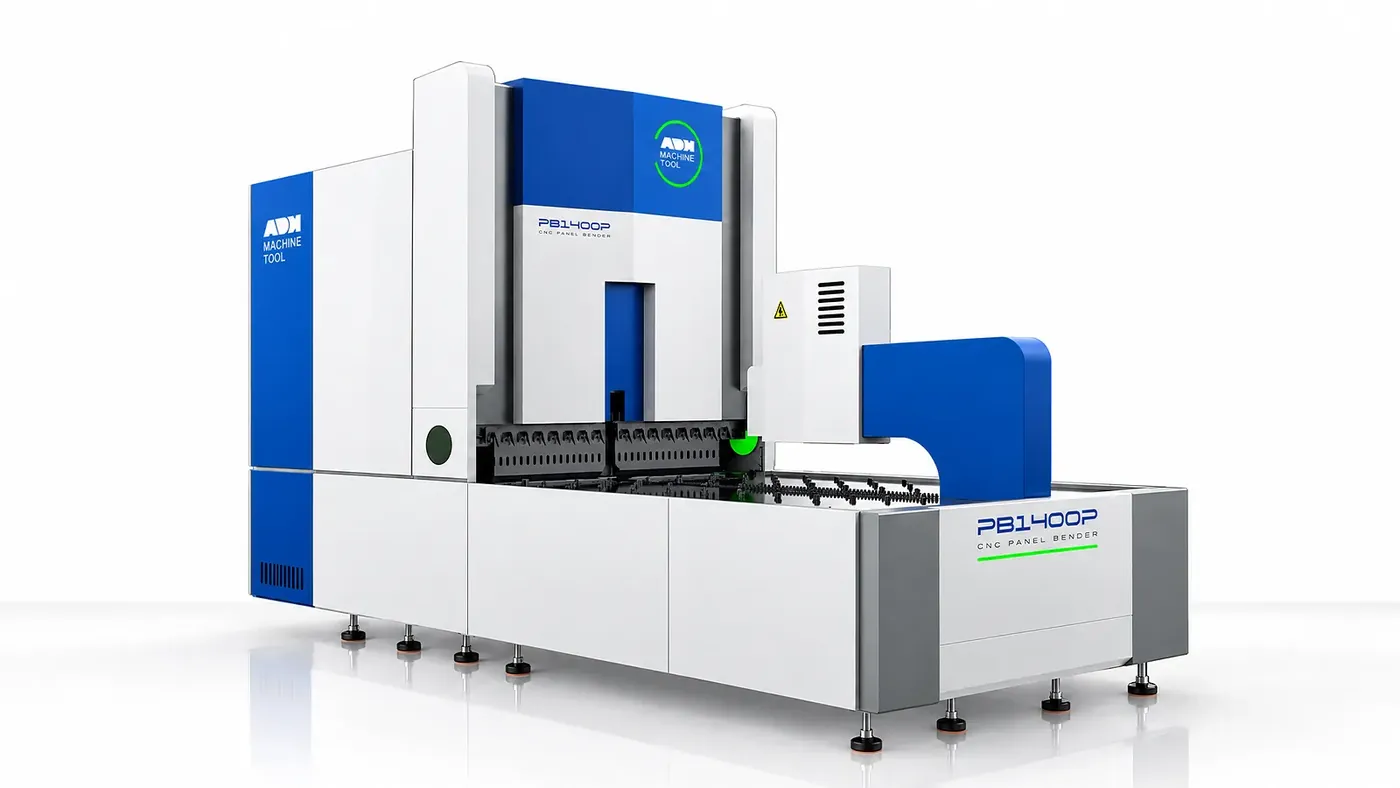

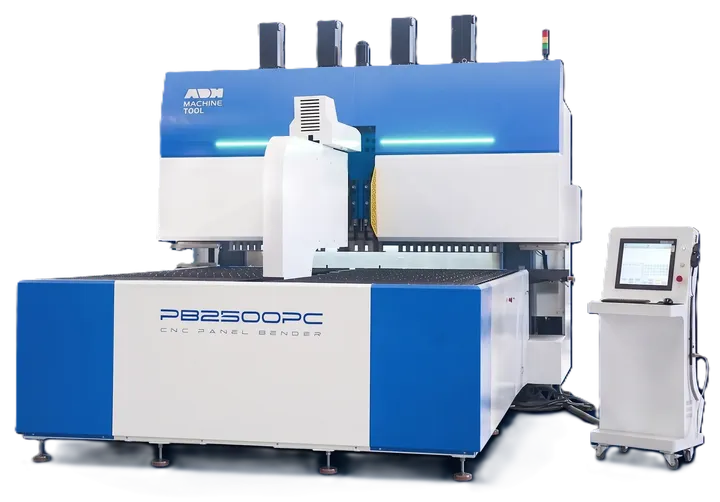

PB-M Servo Elektrikli Panel Büküm Merkezi
Hidroliksiz, tamamen servo elektrikli tahrikle hassas ve verimli büküm.
- %100 servo elektrikli
- Güçlü baskı kolu
- Kalıpsız karmaşık profiller
- Senkron eksen kontrolü
Teknik özet
- Tahrik
- Tam servo elektrikli
- Büküm genişliği
- 1600–4200 mm
- Maks. kalınlık
- Paslanmaz 1,5 · sac 2 · alüminyum 3 mm
- Eksen sayısı
- 15 (PB-M3200: 17, PB-M4200: 19)
- Büküm süresi
- 0,2 sn/büküm
Teknik değerler modele ve seçilen opsiyonlara göre değişebilir. Güncel teknik föy için bize ulaşın.
Öne çıkanlar
Tamamen servo elektrikli
Hidrolik sisteme ihtiyaç duymayan %100 servo elektrikli tahrik yüksek hassasiyet, tekrarlanabilirlik ve enerji verimliliği sağlar.
Güçlü baskı kolu
Güçlü büküm kuvveti ve dengeli malzeme desteğiyle tutarlı, deformasyonsuz büküm sonuçları verir.
Çok yönlü işleme
Özel kalıp gerektirmeden yukarı ve aşağı (pozitif ve negatif) bükümler dahil karmaşık profiller üretir.

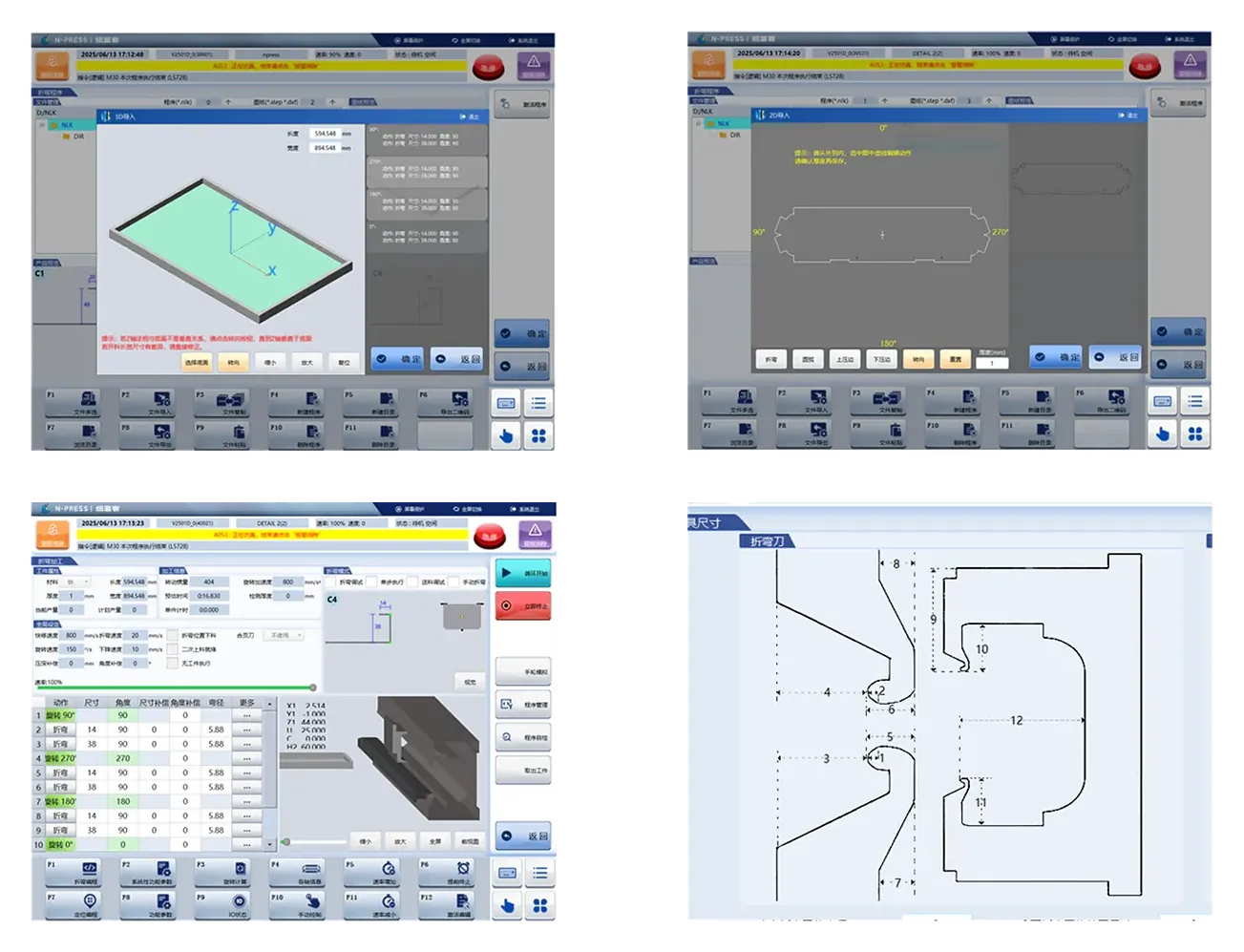

Senkron eksen kontrolü
Eşzamanlı eksen kontrolü makine hareketlerinin hızlı ve tam senkron gerçekleşmesini sağlar.
PB-M, besleme, konumlandırma, döndürme ve şekillendirmeyi hidrolik büküm tahriki olmadan servo sürücülerle koordine eden bir panel büküm merkezidir. Paslanmaz çelik, soğuk haddelenmiş sac ve alüminyum gibi farklı malzemelerde yüksek verimle çalışır.

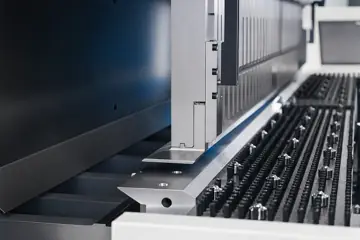

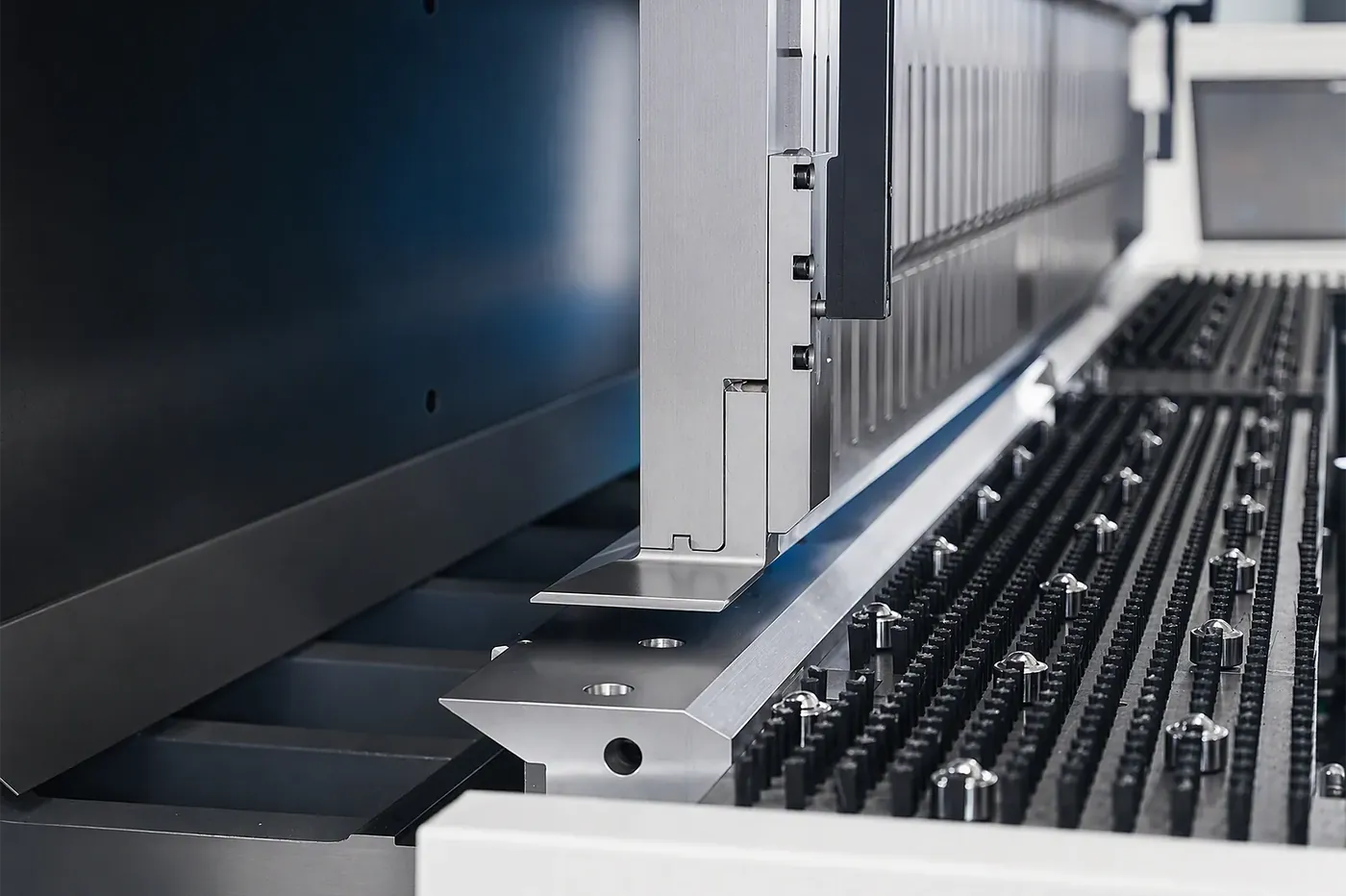

Servo elektrikli tahrik
Tüm hareketler servo motorlarla yüksek hassasiyetle tahrik edilir ve kontrol edilir. Modellerin çoğunda 15 eksen, PB-M3200'de 17 ve PB-M4200'de 19 eksen bulunur.

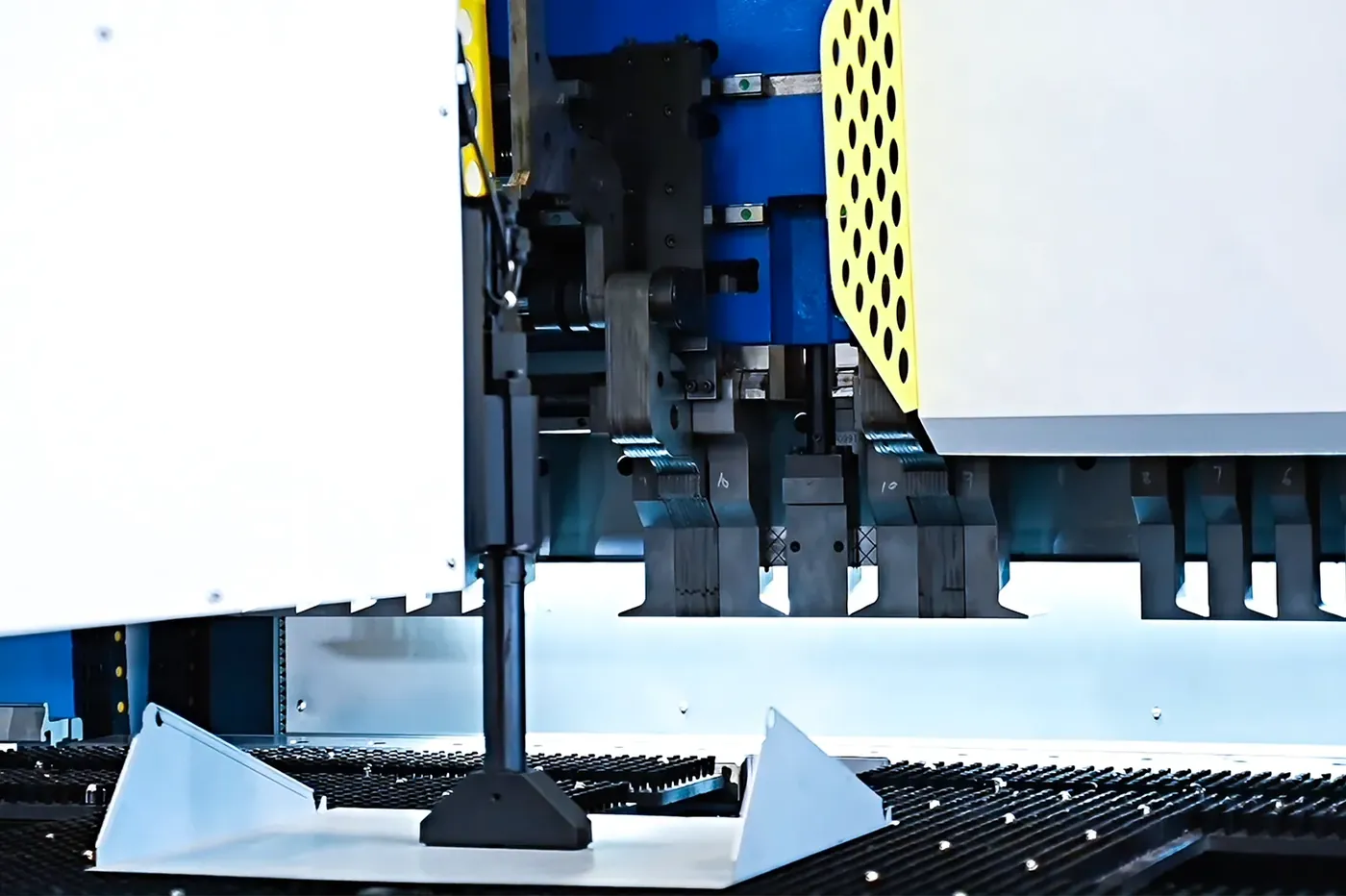

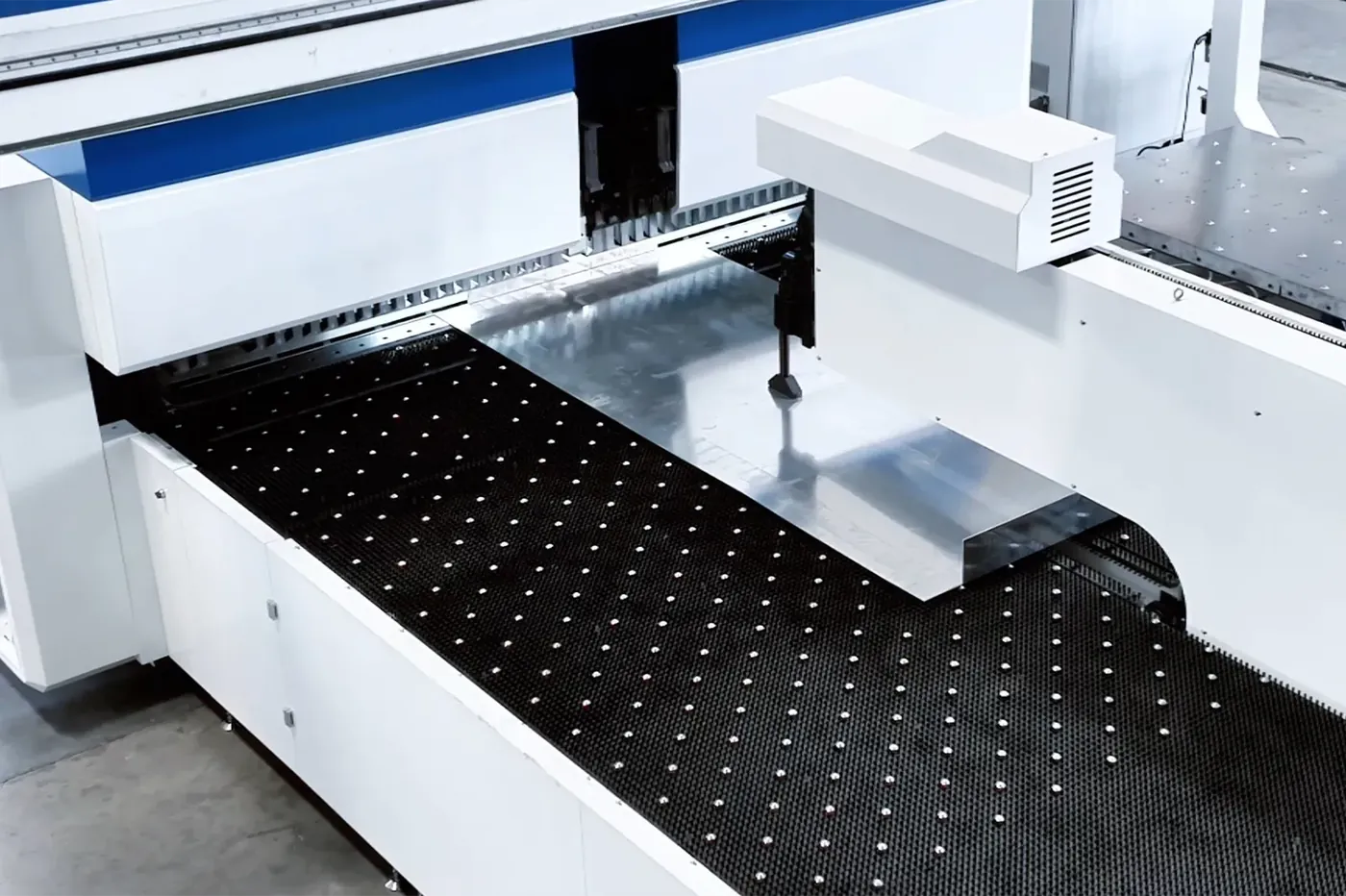

Baskı kolu
Basit, kullanışlı ve güvenli bir besleme yöntemi sunan baskı kolu mekanizması faydalı model patentine sahiptir.

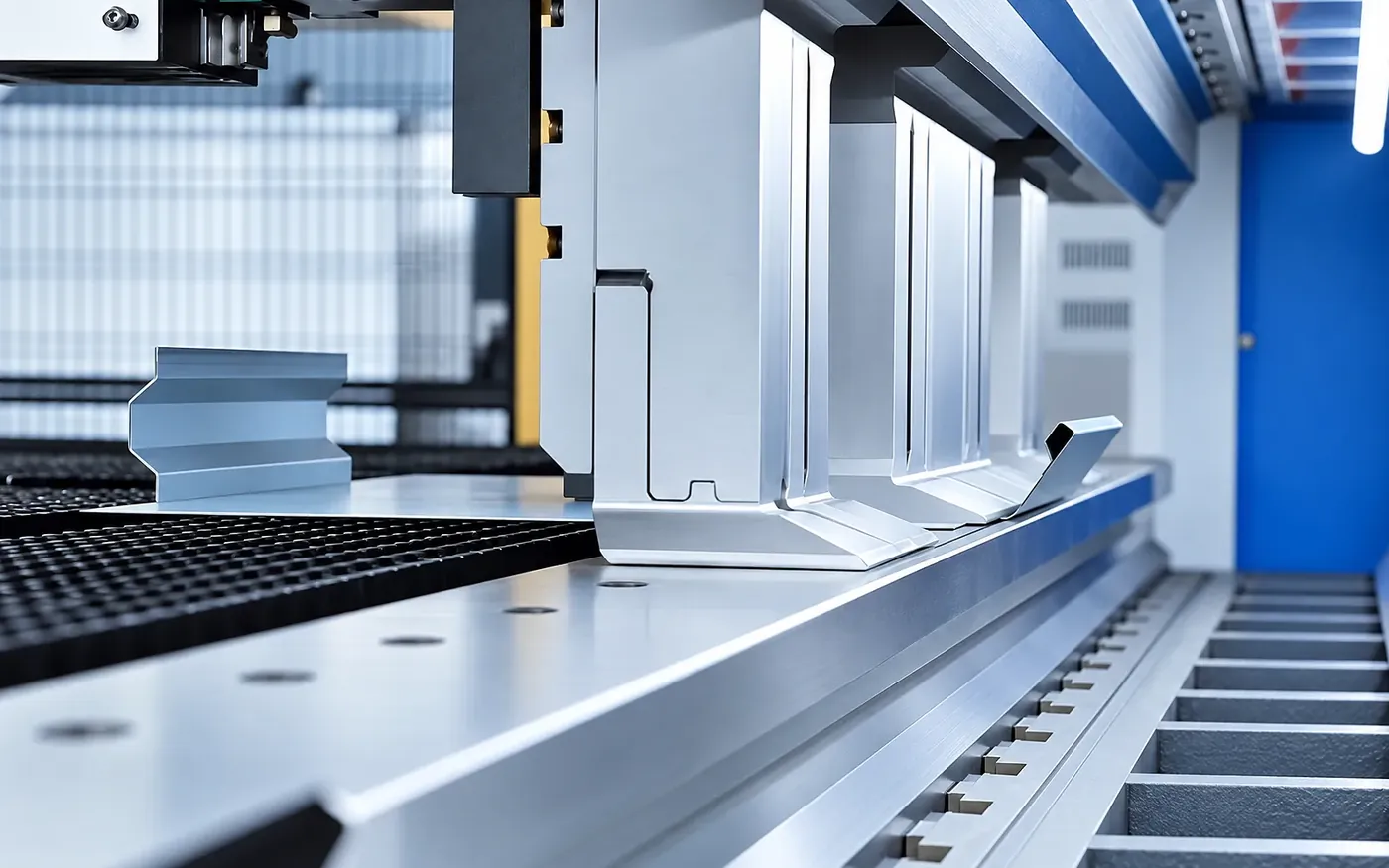

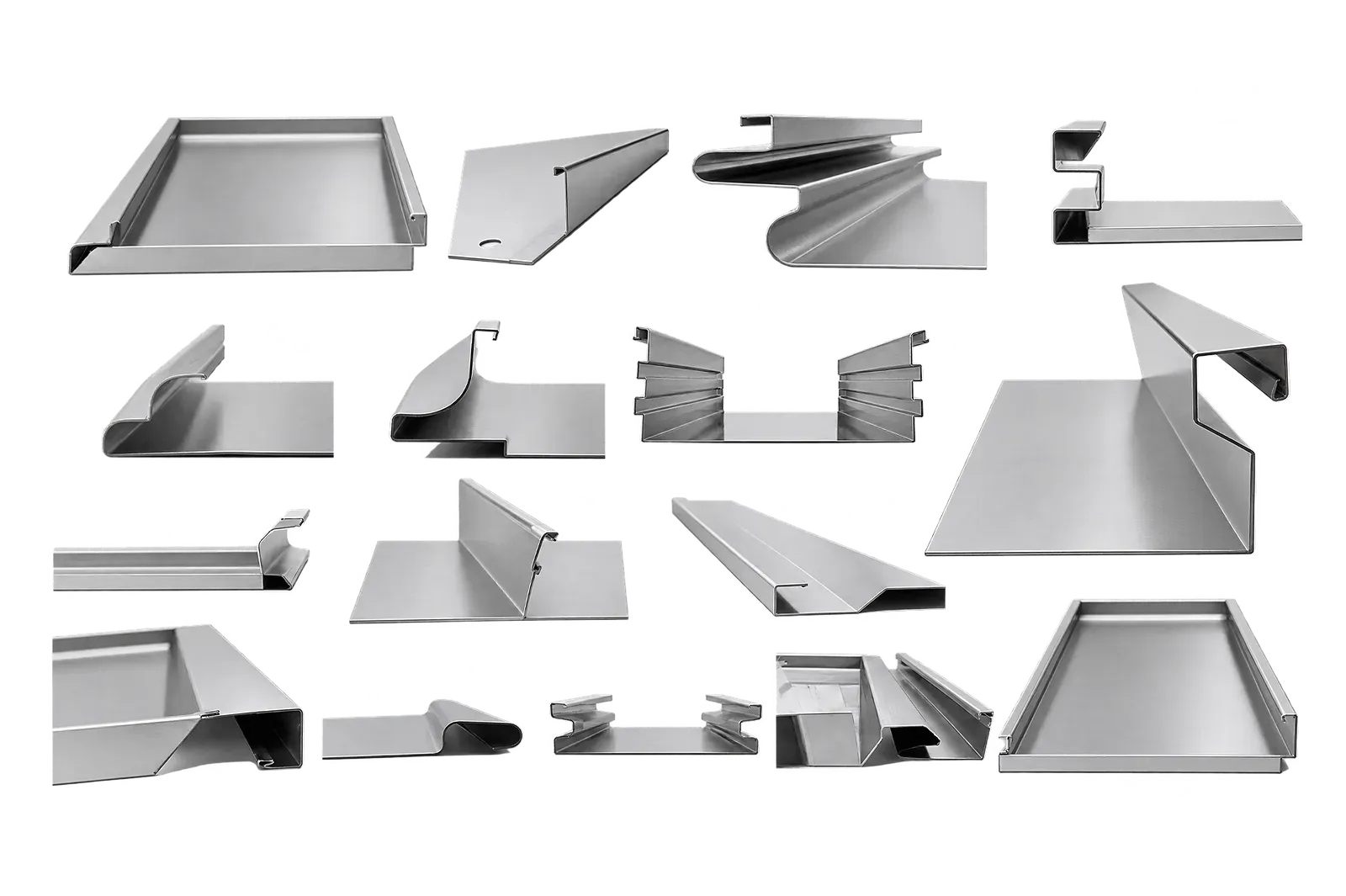

Kalıpsız büküm
Karmaşık şekiller kalıp gerektirmeden tasarlanıp üretilebilir; yukarı veya aşağı katlanan, dik veya dik olmayan açılı formlar elde edilir.

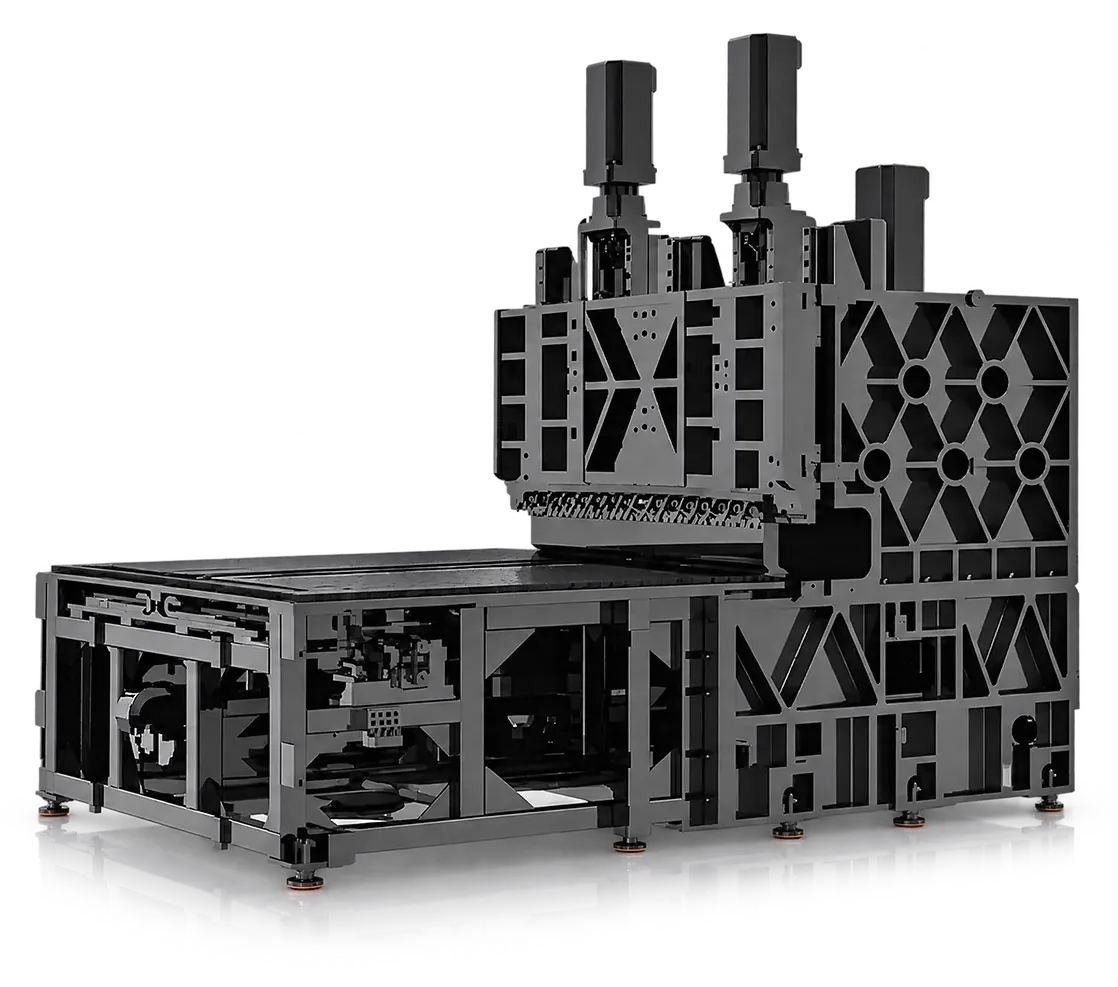

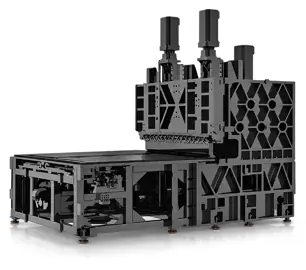

Dökme demir gövde
Gövde, kontrollü bir tavlama fırınında belirli sıcaklık ve süre koşullarında ısıl işleme tabi tutularak iç yapısı ve mekanik özellikleri iyileştirilir.
Makineyi çalışırken izleyin
Video, oynat düğmesine bastığınızda YouTube üzerinden yüklenir.
PB-M model tablosu
Yıldızlı (*) değerler referans değerlerdir; malzemeye ve parçaya göre değişebilir.
Tablo yana kaydırılabilir. Model adına dokunarak o model için teklif isteyebilirsiniz.
| Model | Maks. kalınlık (304 paslanmaz)mm | Maks. kalınlık (soğuk haddelenmiş)mm | Maks. kalınlık (alüminyum)mm | En Hızlı Büküm Süresi*s/bükme | Maks. Büküm Genişliğimm | Büküm Yüksekliğimm | Anma GerilimiV | Toplam GüçkW | Gürültü*dB | Min. Malzeme Kalınlığı*mm | Min. Dört Taraflı İç Boyut*mm | Min. İki Taraflı İç Boyut*mm | Maks. Büküm Boyutu*mm | Çaprazmm | Ağırlıkt | Eksenleradet | Uzunlukmm | Genişlikmm | Yükseklikmm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PB-M1600 | 1.5 | 2 | 3 | 0.2 | 1600 | 200 (ops. 300) | 380 | ≈38 | ≈50 | ≈0.35 | ≈280×180 | ≈180 | ≈1600×1200 | 2340 | ≈12 | 15 | 4780 | 2150 | 2900 |
| PB-M2100 | 1.5 | 2 | 3 | 0.2 | 2190 | 200 (ops. 300) | 380 | ≈76 | ≈50 | ≈0.35 | ≈280×180 | ≈180 | ≈2190×1200 | 2854 | ≈21 | 15 | 5650 | 2750 | 3200 |
| PB-M2600 | 1.5 | 2 | 3 | 0.2 | 2610 | 200 (ops. 300) | 380 | ≈108 | ≈50 | ≈0.35 | ≈280×180 | ≈180 | ≈2610×1200 | 3240 | ≈24 | 15 | 6100 | 3250 | 3300 |
| PB-M3200 | 1.5 | 2 | 3 | 0.2 | 3200 | 200 (ops. 300) | 380 | ≈154 | ≈50 | ≈0.35 | ≈280×180 | ≈180 | ≈3200×1200 | 3794 | ≈28 | 17 | 6900 | 4100 | 3500 |
| PB-M4200 | 1.5 | 2 | 2.5 | 0.2 | 4200 | 200 (ops. 300) | 380 | ≈182 | ≈50 | ≈0.35 | ≈280×220 | ≈220 | ≈4200×1200 | 4752 | ≈36 | 19 | 8000 | 5100 | 3600 |
| PB-M2100-300 | 1 | 1.5 | 2 | 0.2 | 2100 | 300 | 380 | ≈76 | ≈50 | ≈0.35 | ≈280×180 | ≈180 | ≈2100×1200 | 3036 | ≈21 | 15 | 5800 | 2600 | 3500 |
| PB-M2600-300 | 1 | 1.5 | 2 | 0.2 | 2600 | 300 | 380 | ≈108 | ≈50 | ≈0.35 | ≈280×180 | ≈180 | ≈2600×1200 | 3426 | ≈25 | 15 | 6300 | 3150 | 3550 |
| PB-MH2600 | 1 | 1.5 | 2 | 0.2 | 2600 | 200 (ops. 300) | 380 | ≈66 | ≈50 | ≈0.35 | ≈280×180 | ≈180 | ≈2600×1400 | 3240 | ≈21 | 15 | 5650 | 3150 | 3200 |
| PB-MH2100 | 1 | 1.5 | 2 | 0.2 | 2100 | 200 (ops. 300) | 380 | ≈53 | ≈50 | ≈0.35 | ≈280×180 | ≈180 | ≈2100×1400 | 2854 | ≈17.5 | 15 | 5650 | 2650 | 3200 |
Bu makinede neler sunuyoruz?
- İhtiyacınıza göre model ve opsiyon seçimi
- Taşıma, kurulum ve devreye alma
- Operatör ve programlama eğitimi
- Teknik servis, bakım ve yedek parça
Projenizi konuşalım
Parça ölçülerinizi ve malzemenizi paylaşın, size uygun yapılandırmayı birlikte belirleyelim.
