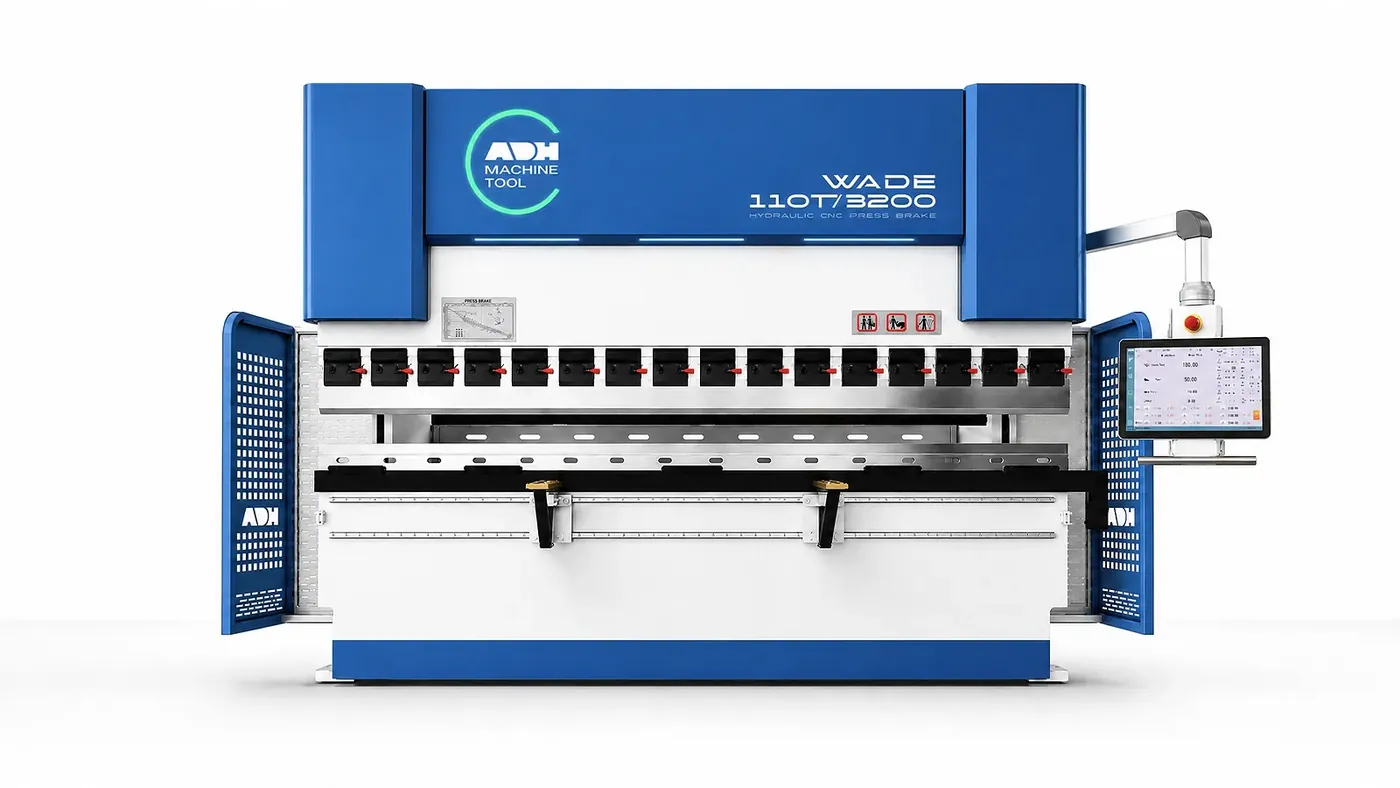

WADE Elektro-Hidrolik Servo CNC Abkant Pres
ACS kontrol üniteli, hızlı ve hassas elektro-hidrolik servo abkant.
- %40–60 enerji tasarrufu
- Gerçek zamanlı servo kontrol
- AC servo arka dayama
- Akıcı ve sağlam yapı
Teknik özet
- Seri
- WADE
- Tahrik
- Elektro-hidrolik servo
- Bükme kuvveti
- 500–3000 kN (50–300 ton)
- Büküm uzunluğu
- 1300–6000 mm
- Kontrol ünitesi
- ACS930H, ACS930S, ACS990
Teknik değerler modele ve seçilen opsiyonlara göre değişebilir. Güncel teknik föy için bize ulaşın.
Öne çıkanlar
Enerji verimliliği
Elektro-hidrolik servo senkronizasyon sistemi, geleneksel sistemlere göre enerji tüketimini %40 ile %60 arasında azaltır.
Kararlı basınç
Gerçek zamanlı servo kontrol basıncı sabit tutar ve hidrolik arıza oranını en aza indirir.
Hassas konumlandırma

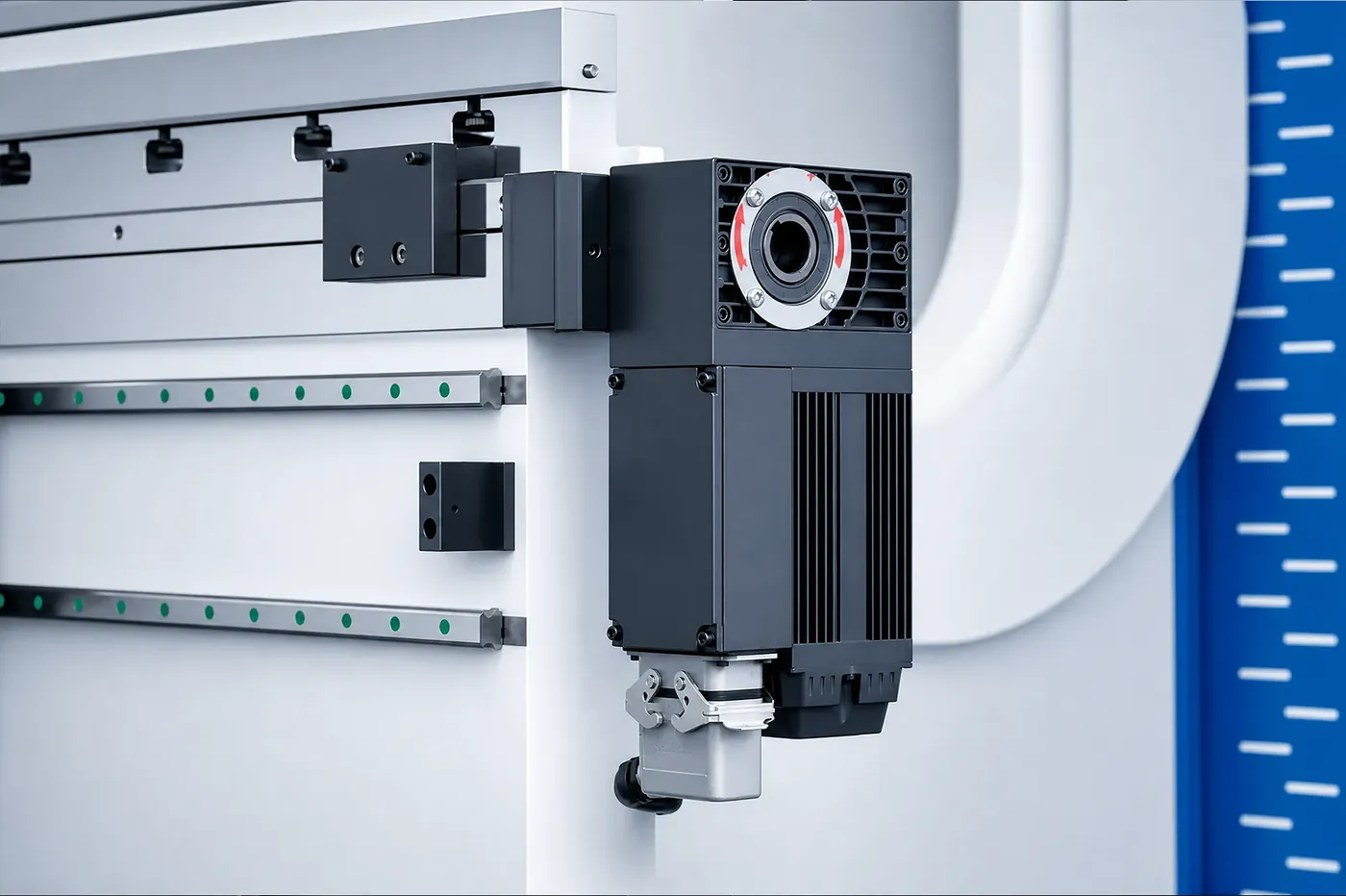

Dijital AC servo motor, hassas vidalı mil ve lineer kızaklar arka dayamanın hızlı ve doğru konumlanmasını sağlar.
Hız ve sağlamlık
Akıcı ve sağlam yapısı büküm işlemlerinde yüksek hız ve hassasiyet sunar.
WADE serisi, kapalı döngü Y1/Y2 kontrollü programlanabilir büküm sunar. 50T/1300'den 300T/6000'e kadar modeller ve farklı ACS kontrol ünitesi seçenekleriyle geniş bir kullanım alanına hitap eder.

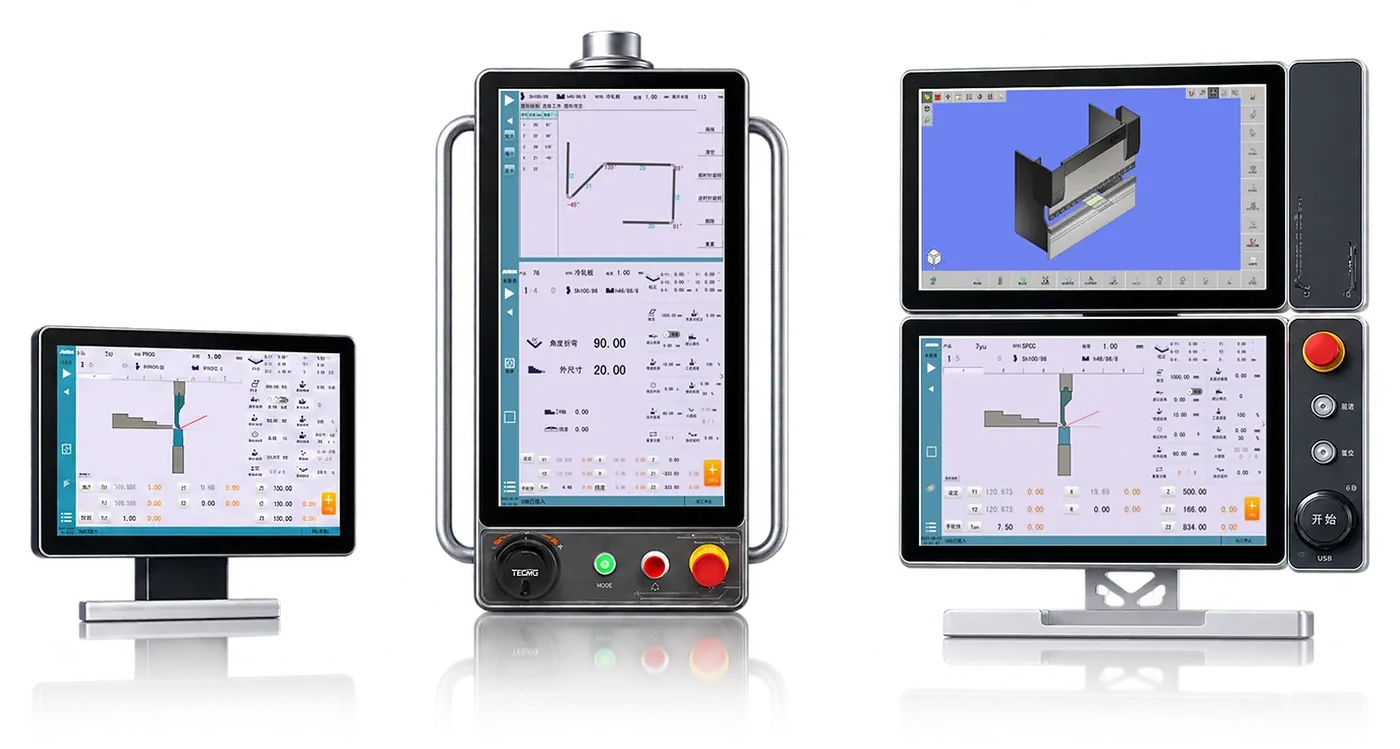

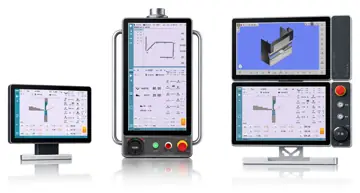

Programlama ve kontrol ünitesi
WADE için ACS930H, ACS930S ve ACS990 kontrol üniteleri sunulur. Seçilen ünite, farklı yazılım ve arayüz özellikleriyle büküm programını ve desteklenen eksenleri koordine eder.
Parça girişi, program aktarımı, dil ve operatör ekranı seçeneklerini birlikte değerlendirir; gerektiğinde çevrimdışı programlama araçlarını ve otomasyon işlevlerini teklife dahil ederiz.

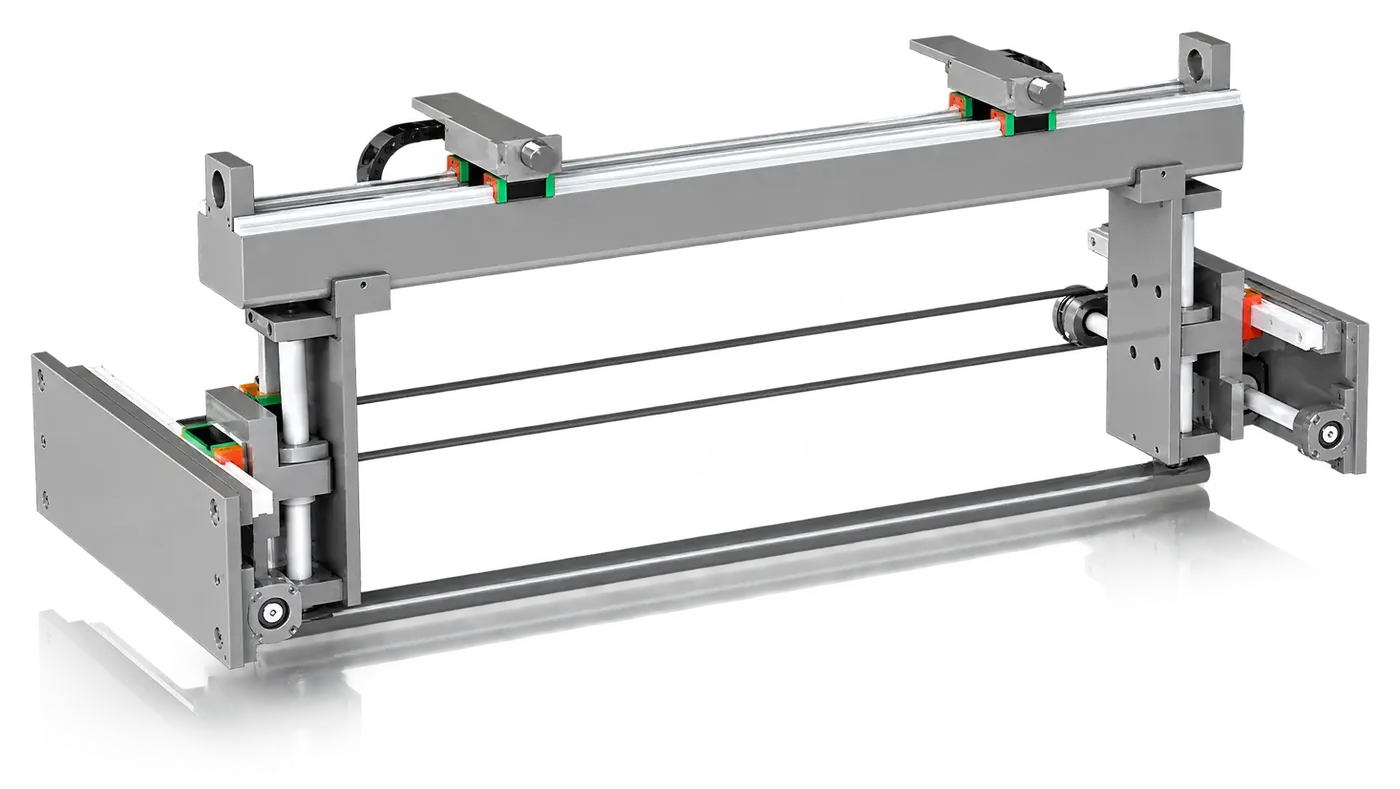

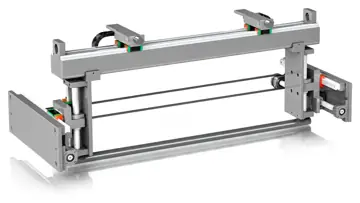

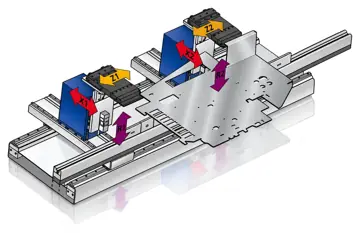

Arka dayama ve eksen genişletme

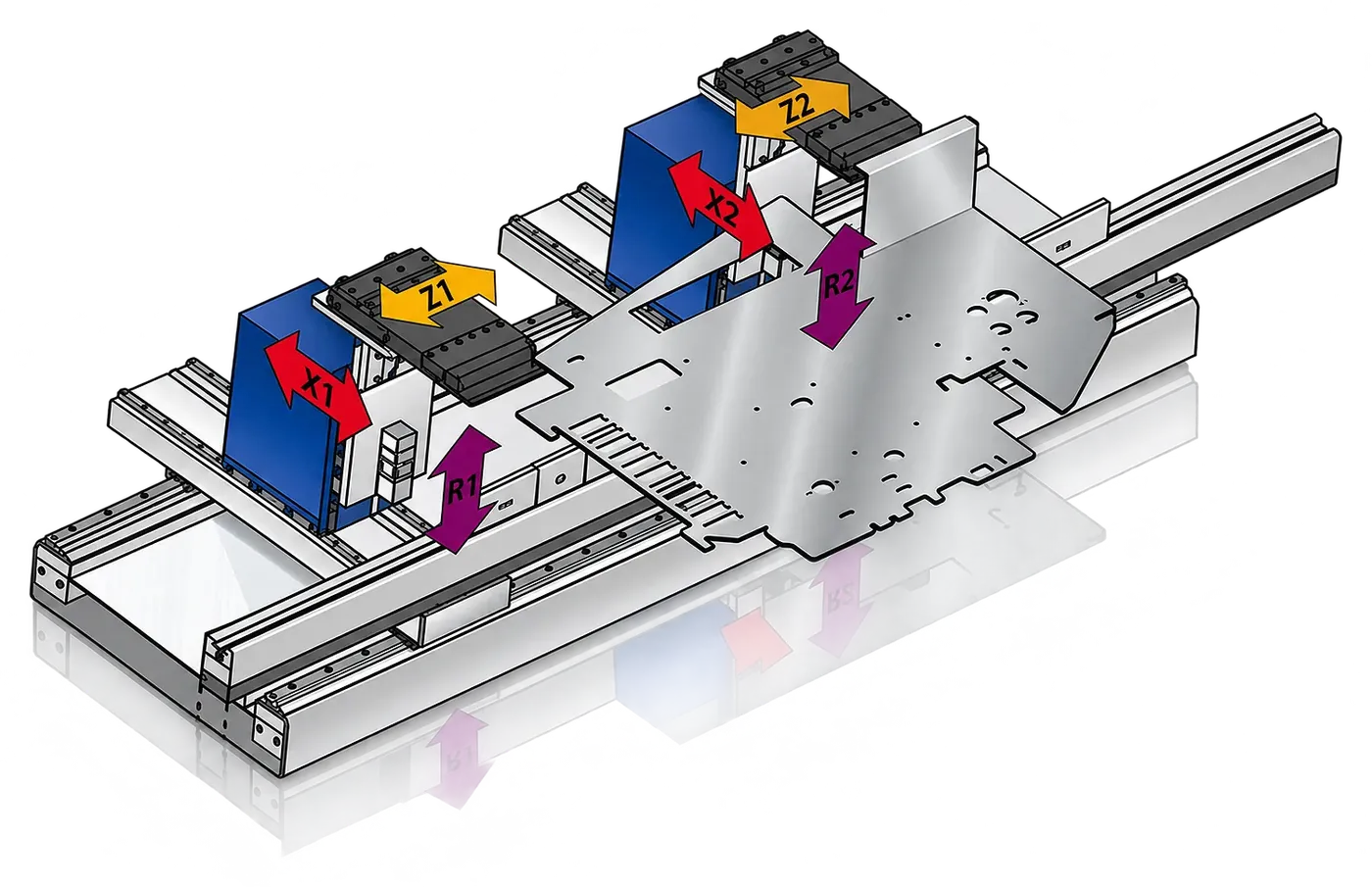

X ve R eksenleri büküm için arka dayama mesafesini ve yüksekliğini belirler.
Tüm büküm sırası boyunca flanş erişimi, hareket ve olası çarpışmalar kontrol edilir.

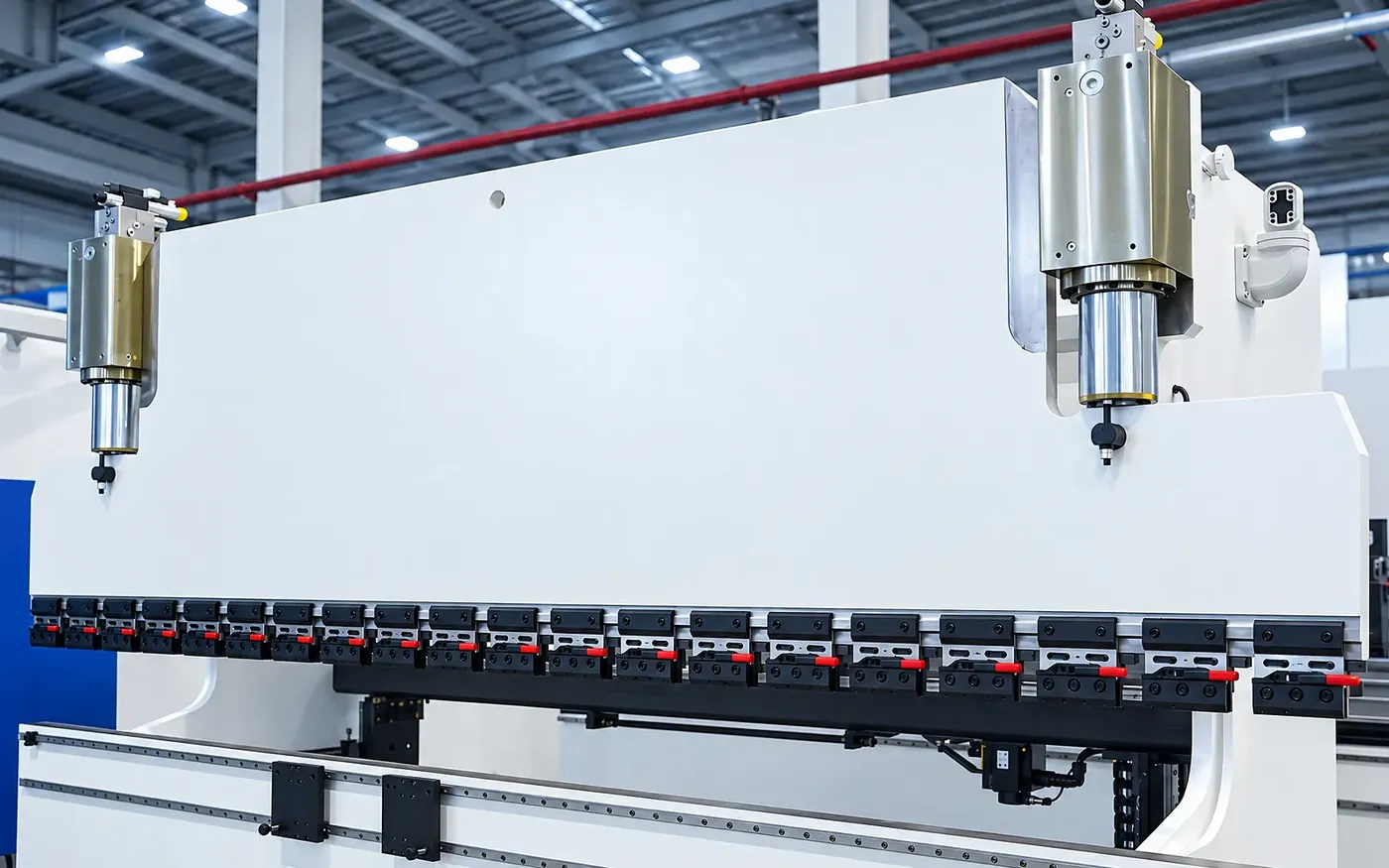

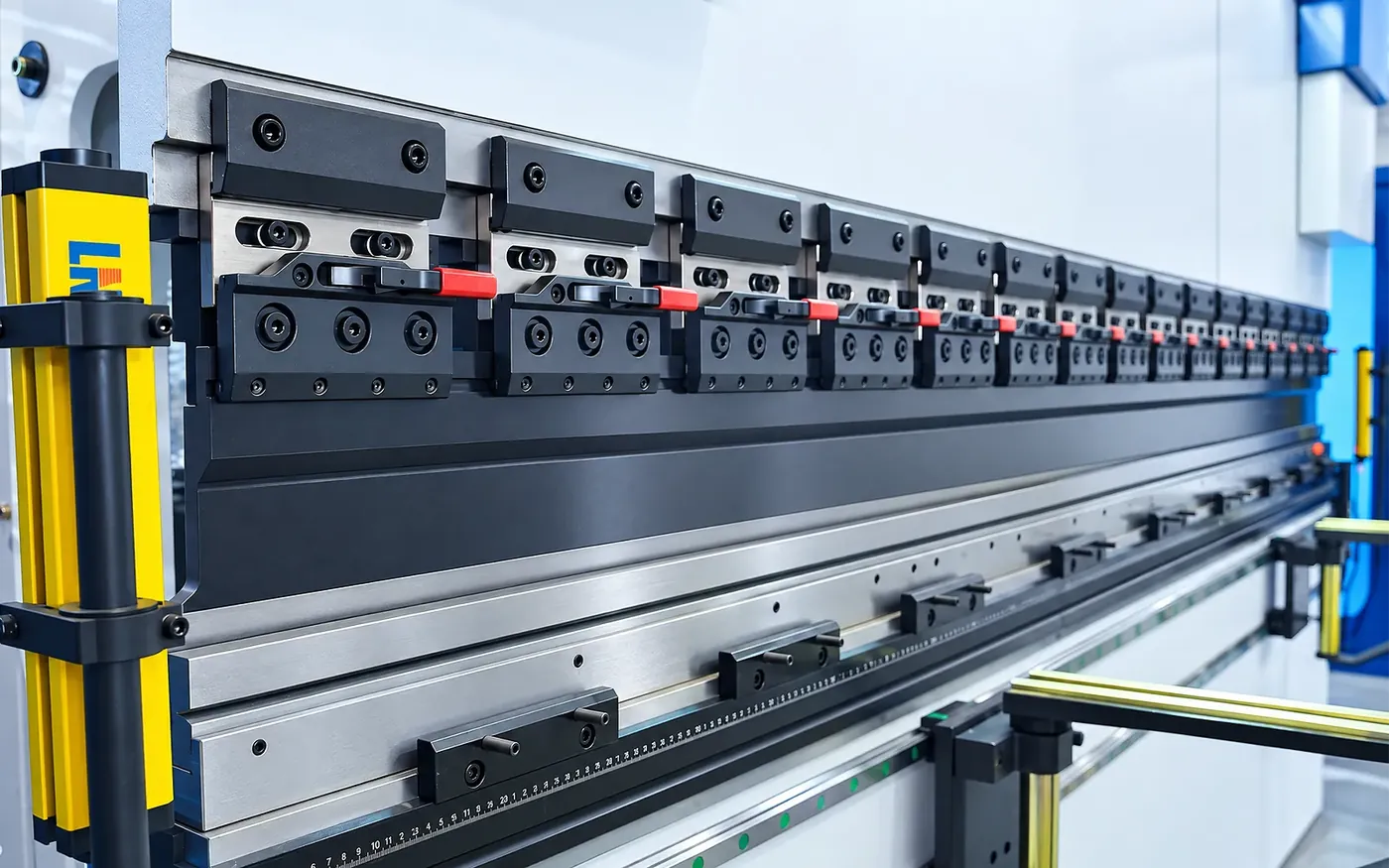

Kalıp ve bağlama
Zımba ve kalıp geometrisi ile alt kalıp arayüzü, parçanın şekillendirileceği alanı belirler. Bağlama sistemi kalıbı çalışma referansında tutar ve değişim yöntemini belirler.
Hızlı veya pnömatik bağlama ve sağlanan kalıp seti, sipariş edilen pakete göre belirlenir.
Bombeleme
Bombeleme, büküm yükü altındaki sehimi telafi eder. Seçilen sistem; kalıplar ve programlanan koç pozisyonlarıyla birlikte gereken büküm uzunluğu boyunca çalışır.
Uzun parçalarda telafi düzeni ve açı ölçüm yöntemi birlikte belirlenir; kalıp yük kapasitesi ve parça desteği de bu seçimin parçasıdır.
Güvenlik
Büküm sırasında operatör erişimi, parça desteği ve müdahale noktaları gözden geçirilir.

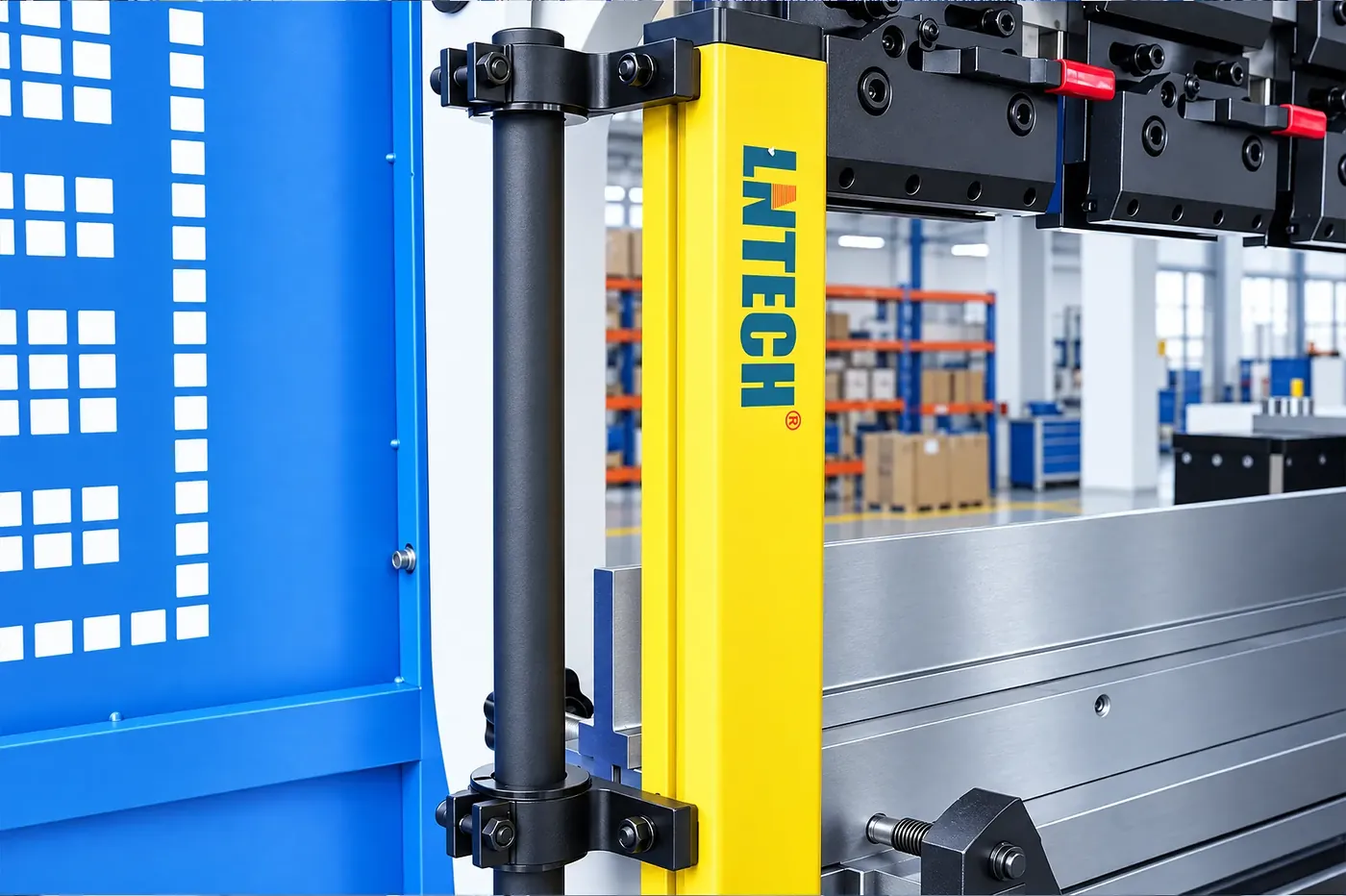

Kurulum için optik koruma, ayak pedalları, çevre koruması ve otomasyon arayüzleri projeye göre belirlenir.
WADE model tablosu
Tablo yana kaydırılabilir. Model adına dokunarak o model için teklif isteyebilirsiniz.
| Model | Yağ TankıL | Bükme KuvvetikN | Bükme Uzunluğumm | Yaklaşma Hızımm/s | Çalışma Hızımm/s | Geri Dönüş Hızımm/s | X Strokmm | X Hızımm/s | R Strokmm | R Hızımm/s | Kolon Mesafesimm | Boğaz Derinliğimm | Koç Strokumm | Açık Yükseklikmm | Ana servo motor (markaya göre)kW | Pompaml/dev | Ağırlıkt | Dış ÖlçülerU×G×Y mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WADE-50T/1300 | 130 | 500 | 1300 | 160 | 13 | 160 | 500 | 350 | 200 | 200 | 1120 | 250 | 150 | 460 | Estun: 4.4; Inovance: 8.5 | 13 | — | 1750×1500×2330 |
| WADE-70T/2000 | 130 | 700 | 2000 | 220 | 13 | 160 | 500 | 350 | 200 | 200 | 1600 | 300 | 150 | 460 | Estun: 5.5; Inovance: 8.5 | 13 | — | 2400×1600×2400 |
| WADE-70T/2500 | 130 | 700 | 2500 | 220 | 0–15 | 200 | 500 | 400 | 200 | 200 | 2050 | 300 | 150 | 460 | 7.5 | 13 | 4.4 | 3100×1600×2400 |
| WADE-80T/2500 | 170 | 800 | 2500 | 220 | 12 | 145 | 500 | 350 | 200 | 200 | 2050 | 300 | 150 | 460 | Estun: 8.7; Inovance: 8.5 | 16 | — | 3100×1600×2460 |
| WADE-110T/3200 | 170 | 1100 | 3200 | 220 | 12 | 160 | 500 | 350 | 200 | 200 | 2700 | 400 | 200 | 480 | Estun: 10.8; Inovance: 12.4; Techmation: 11 | 20 | 7.2 | 3750×2202×2700 |
| WADE-110T/4100 | 170 | 1100 | 4100 | 220 | 12 | 160 | 500 | 350 | 200 | 200 | 3600 | 400 | 200 | 480 | Estun: 10.8; Inovance: 12.4; Techmation: 11 | 20 | 8.7 | 4700×1800×2700 |
| WADE-135T/3200 | 170 | 1350 | 3200 | 220 | 10 | 130 | 500 | 350 | 200 | 200 | 2700 | 400 | 200 | 480 | Estun: 10.8; Inovance: 12.4; Techmation: 11 | 20 | 8.3 | 3800×1800×2700 |
| WADE-135T/4100 | 170 | 1350 | 4100 | 220 | 10 | 130 | 500 | 350 | 200 | 200 | 3600 | 400 | 200 | 480 | Estun: 10.8; Inovance: 12.4; Techmation: 11 | 20 | 9.9 | 4700×1800×2700 |
| WADE-170T/3200 | 300 | 1700 | 3200 | 160 | 10 | 100 | 500 | 350 | 200 | 200 | 2700 | 450 | 200 | 480 | Estun: 13.2; Inovance: 17.8; Techmation: 15 | 25 | 10.3 | 3800×2000×2800 |
| WADE-170T/4100 | 300 | 1700 | 4100 | 160 | 10 | 100 | 500 | 350 | 200 | 200 | 3600 | 450 | 200 | 480 | Estun: 13.2; Inovance: 17.8; Techmation: 15 | 25 | 12 | 4700×2000×2800 |
| WADE-170T/5000 | 300 | 1700 | 5000 | 160 | 10 | 100 | 500 | 350 | 200 | 200 | 4000 | 450 | 200 | 480 | Estun: 13.2; Inovance: 17.8 | 25 | 13.4 | 6300×2000×3160 |
| WADE-170T/6000 | 300 | 1700 | 6000 | 160 | 10 | 100 | 500 | 350 | 200 | 200 | 4800 | 450 | 200 | 480 | Estun: 13.2; Inovance: 17.8 | 25 | 18.5 | 6300×2000×3160 |
| WADE-220T/3200 | 300 | 2200 | 3200 | 160 | 9 | 105 | 500 | 350 | 200 | 200 | 2600 | 450 | 200 | 480 | Estun: 16.7; Inovance: 21.4; Techmation: 18.5 | 32 | 11.8 | 3800×2200×2850 |
| WADE-220T/4000 | 300 | 2200 | 4000 | 160 | 0–11.5 | 135 | 500 | 400 | 200 | 200 | 3100 | 450 | 200 | 480 | 18.5 | 32 | 13.2 | 4600×2200×2850 |
| WADE-220T/4100 | 300 | 2200 | 4000 | 160 | 9 | 105 | 500 | 350 | 200 | 200 | 3600 | 450 | 200 | 480 | Estun: 16.7; Inovance: 21.4; Techmation: 18.5 | 32 | — | 4700×2200×2850 |
| WADE-220T/5000 | 300 | 2200 | 5000 | 160 | 9 | 105 | 500 | 350 | 200 | 200 | 4000 | 450 | 200 | 480 | Estun: 16.7; Inovance: 21.4 | 32 | 16.2 | 5600×2200×2980 |
| WADE-220T/6000 | 300 | 2200 | 6000 | 160 | 9 | 105 | 500 | 350 | 200 | 200 | 4800 | 450 | 200 | 480 | Estun: 16.7; Inovance: 21.4 | 32 | 19.9 | 6700×2200×3220 |
| WADE-250T/3200 | 460 | 2500 | 3200 | 130 | 8.5 | 100 | 500 | 350 | 200 | 200 | 2600 | 450 | 250 | 540 | Estun: 16.7; Inovance: 21.4 | 32 | 15 | 3800×2200×3120 |
| WADE-250T/4000 | 460 | 2500 | 4000 | 130 | 8.5 | 100 | 500 | 350 | 200 | 200 | 3100 | 450 | 250 | 540 | Estun: 16.7; Inovance: 21.4 | 32 | 16.6 | 4600×2200×3150 |
| WADE-250T/5000 | 460 | 2500 | 5000 | 130 | 8.5 | 100 | 500 | 350 | 200 | 200 | 3800 | 450 | 250 | 540 | Estun: 16.7; Inovance: 21.4 | 32 | 20.5 | 5600×2150×3150 |
| WADE-250T/6000 | 460 | 2500 | 6000 | 130 | 8.5 | 100 | 500 | 350 | 200 | 200 | 4800 | 450 | 250 | 540 | Estun: 16.7; Inovance: 21.4 | 32 | 25 | 6300×2150×3150 |
| WADE-300T/3200 | 650 | 3000 | 3200 | 120 | 8.5 | 110 | 500 | 350 | 200 | 200 | 2600 | 500 | 250 | 570 | Estun: 21.4; Inovance: 25.1 | 40 | 18 | 3500×2250×3200 |
| WADE-300T/4000 | 650 | 3000 | 4000 | 120 | 8.5 | 110 | 500 | 350 | 200 | 200 | 3100 | 500 | 250 | 570 | Estun: 21.4; Inovance: 25.1 | 40 | 19.9 | 4300×2500×3400 |
| WADE-300T/5000 | 650 | 3000 | 5000 | 120 | 8.5 | 110 | 500 | 350 | 200 | 200 | 3800 | 500 | 250 | 570 | Estun: 21.4; Inovance: 25.1 | 40 | 26.3 | 5300×2500×3400 |
| WADE-300T/6000 | 650 | 3000 | 6000 | 120 | 8.5 | 110 | 500 | 350 | 200 | 200 | 4800 | 500 | 250 | 570 | Estun: 21.4; Inovance: 25.1 | 40 | 29.7 | 6300×2500×3400 |
Bu makinede neler sunuyoruz?
- İhtiyacınıza göre model ve opsiyon seçimi
- Taşıma, kurulum ve devreye alma
- Operatör ve programlama eğitimi
- Teknik servis, bakım ve yedek parça
