WADG-FMC Robotik Büküm Hücresi
Robotla yükleme, büküm ve istifleme; 24 saate kadar insansız üretim.
- 24 saate kadar insansız
- Robotik yükleme ve istifleme
- Görüntü işleme ile referans
- Parça ailesine göre yapılandırma
Teknik özet
- Model
- WADG-FMC
- Ana makine
- WADG tam elektrikli abkant
- Çalışma
- 24 saate kadar insansız
- Modüller
- Robot, tutucu, merkezleme, görüntü işleme, yeniden kavrama, istifleme
Teknik değerler modele ve seçilen opsiyonlara göre değişebilir. Güncel teknik föy için bize ulaşın.
Öne çıkanlar
İnsansız büküm
Büküm hücresi sac parçaları otomatik olarak büker; 24 saate kadar kesintisiz çalışarak işçilik maliyetini düşürür.

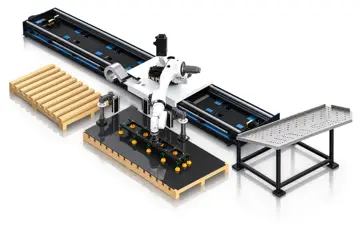

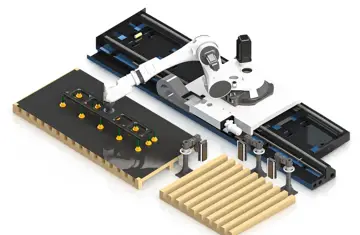

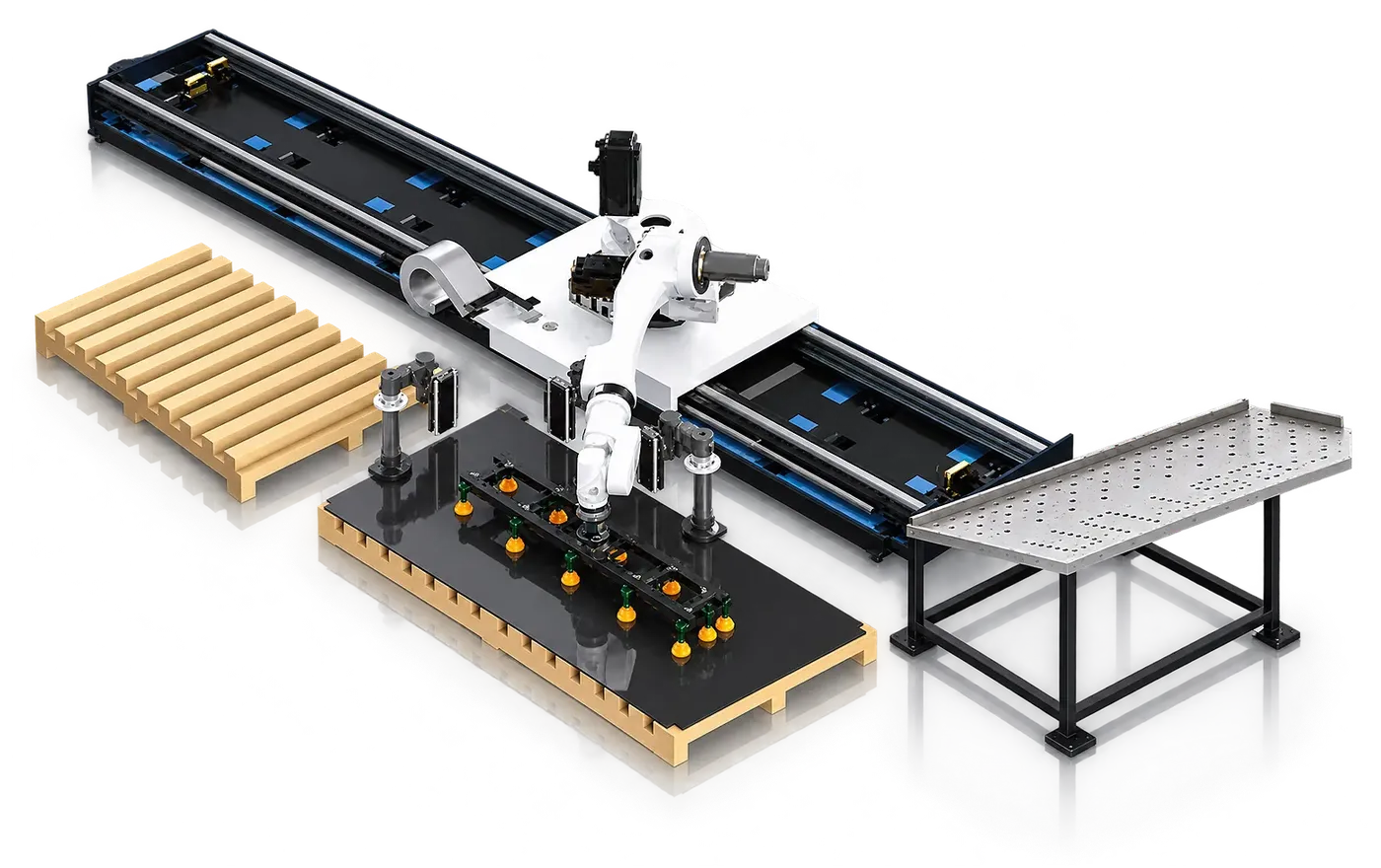

Yapılandırılabilir hücre
CNC abkant pres, robot, tutucular, referans alma, yeniden yönlendirme ve istifleme; parça ailesine ve üretim sırasına göre koordine edilir.
WADG-FMC; CNC abkant presi, robotu, tutucuları, parça referanslamayı, yeniden yönlendirmeyi ve istiflemeyi parça ailesine ve üretim sırasına göre koordine eden yapılandırılabilir bir büküm hücresidir.

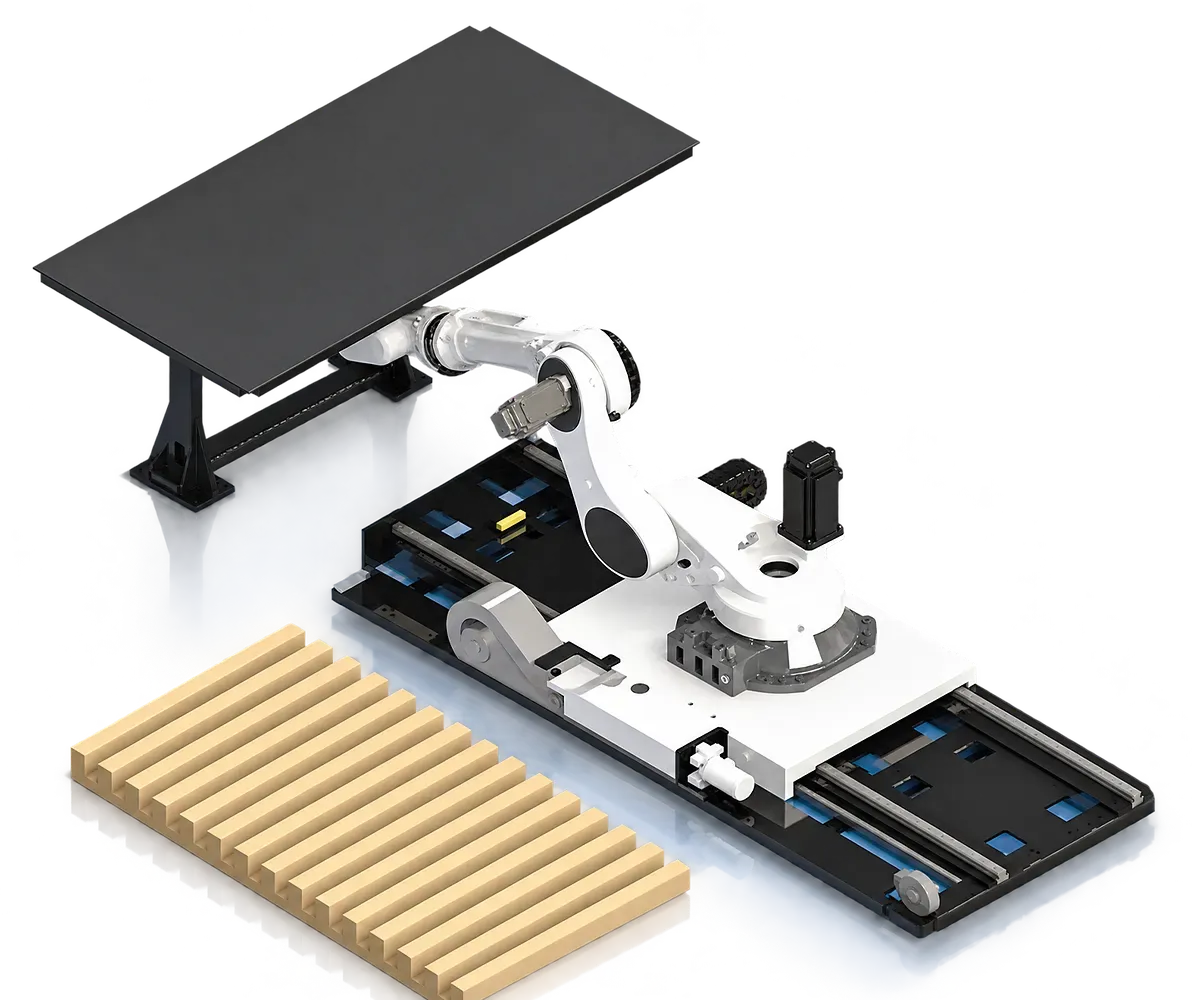

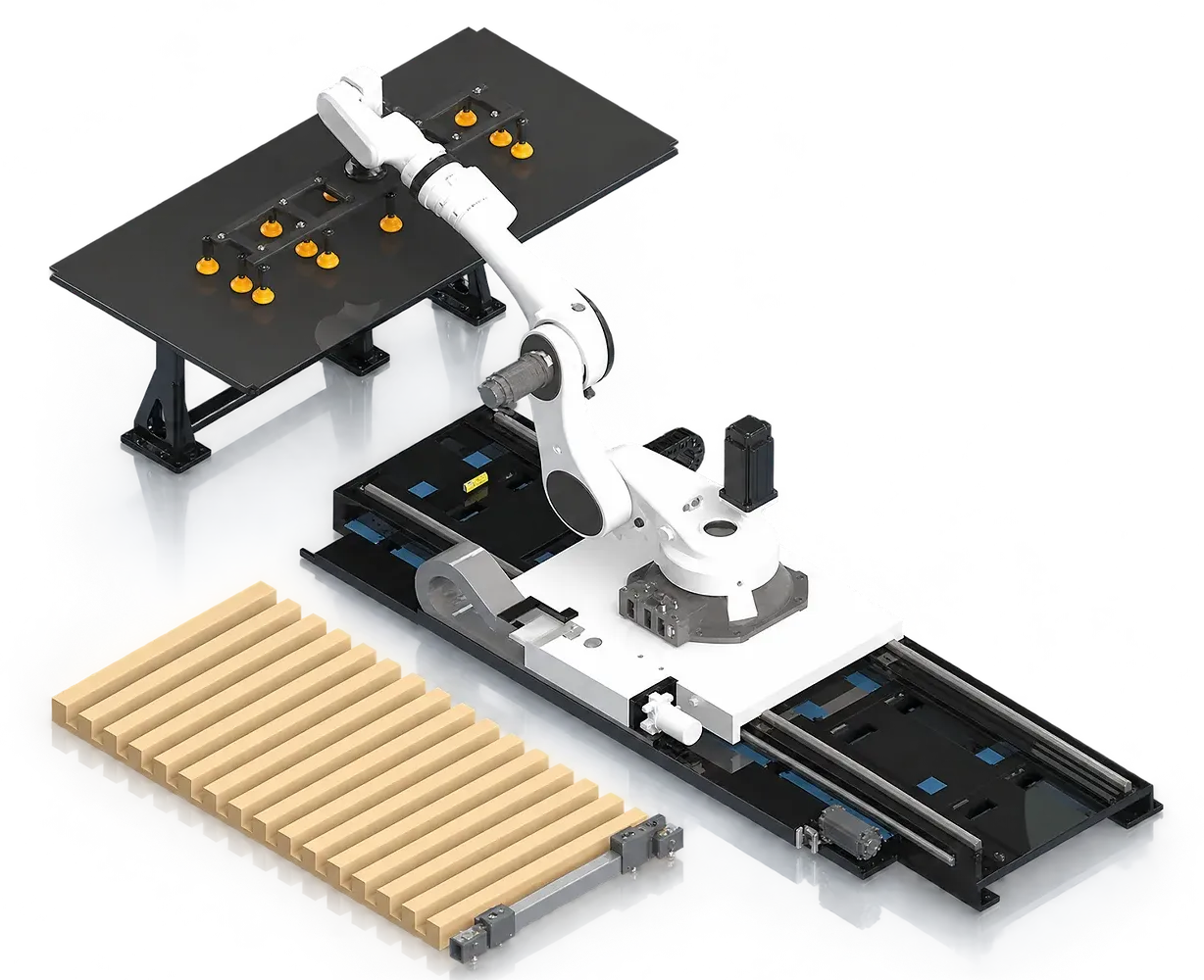

Parça alma ve ayırma
Robot, uygulamaya uygun bir tutucuyla tanımlı yükleme noktasından düz parçayı alır. Ayırma kontrolleri sac geometrisine, malzemeye ve istif durumuna göre yapılır.
Uygulamaya göre yükleme ekipmanı ve gerektiğinde çift sac algılama sistemi belirlenir.

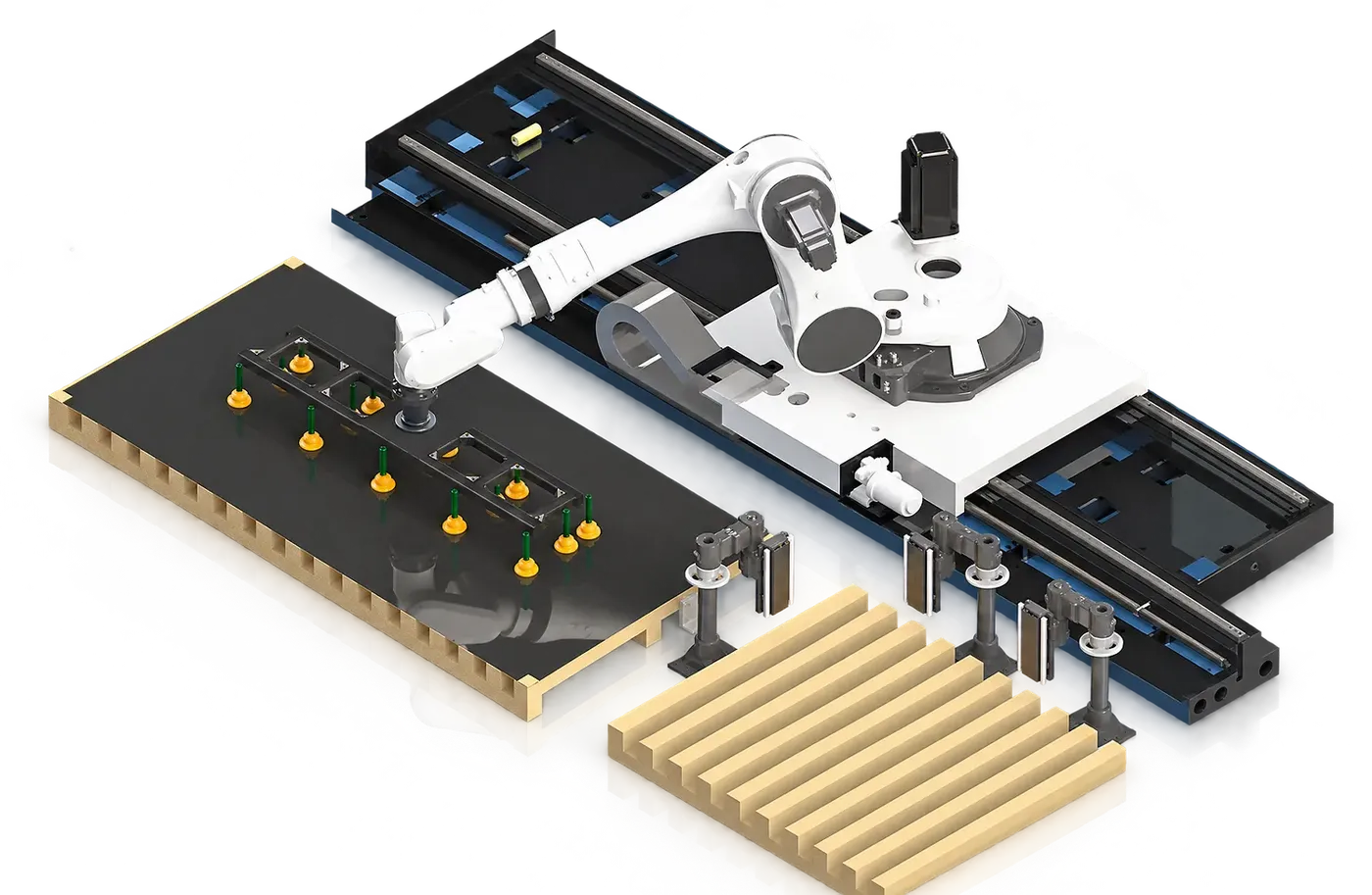

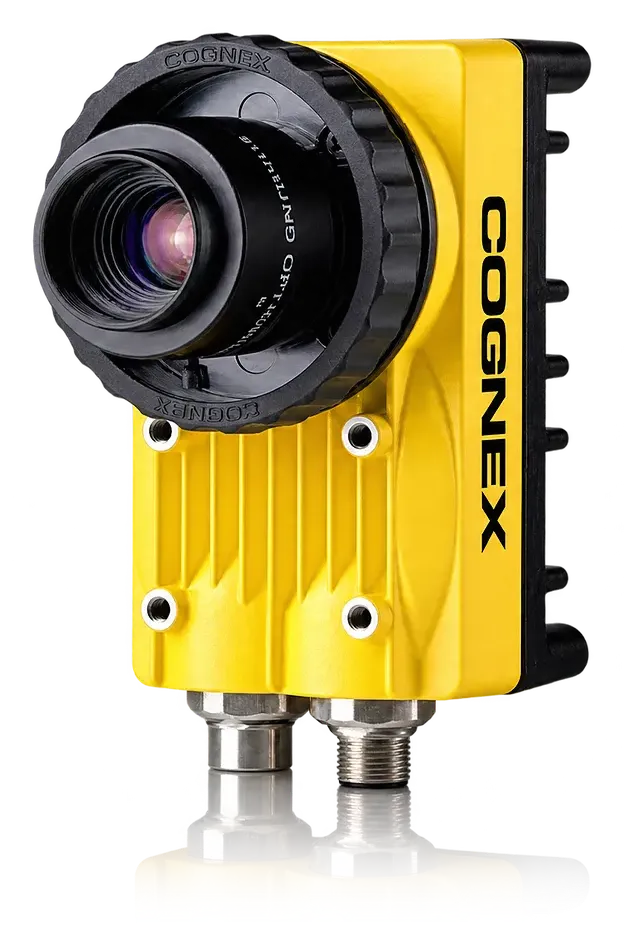

Parça referanslama ve görüntü işleme

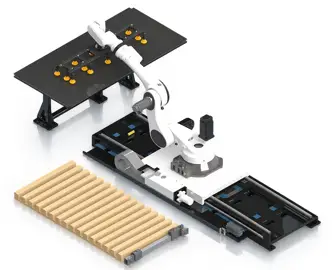

Merkezleme istasyonu bükümden önce parça referansını oluşturabilir; robotun parçayı sunduğu konum tanımlanır.
İsteğe bağlı görüntü işleme sistemi, parça özelliklerinden referans oluşturarak parçayı optik olarak konumlandırır. Kamera, aydınlatma ve düzeltme aralığı gerçek parçalarınız üzerinde test edilir.

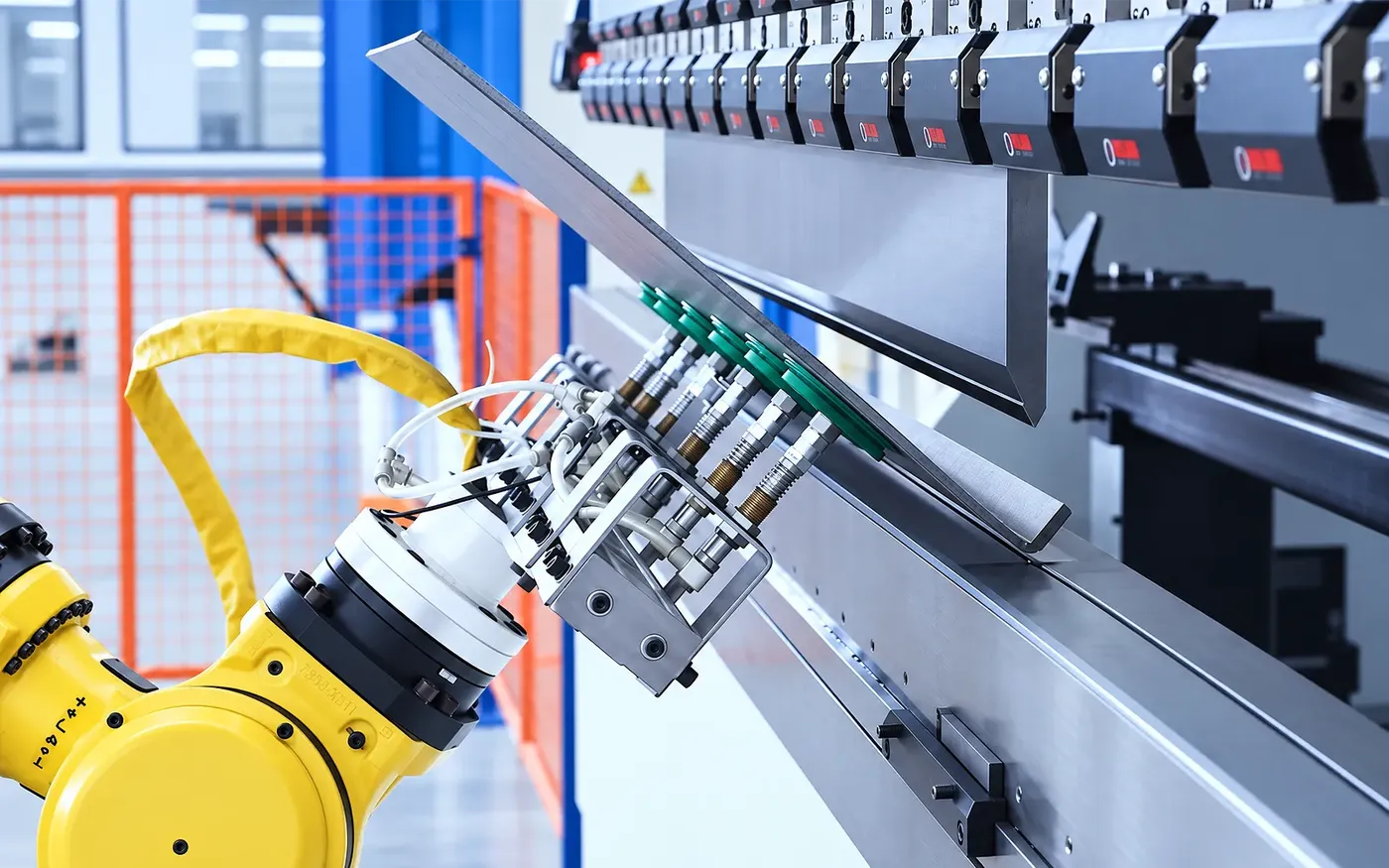

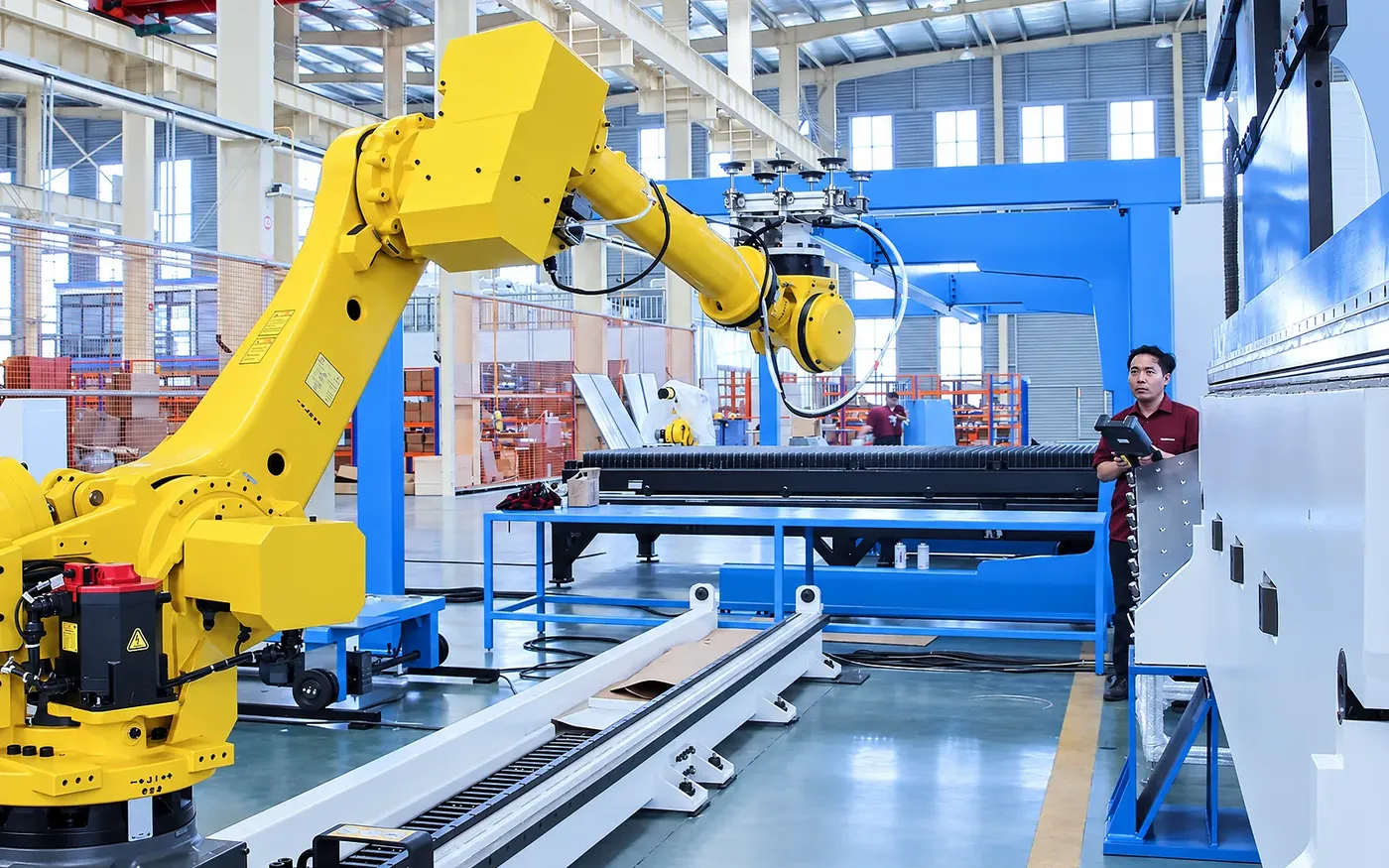

Koordineli robot bükümü
Abkant pres arka dayamayı konumlandırırken robot parçayı büküm sırası boyunca sunar ve yeniden yönlendirir. Tutucu açıklığı ve robot hareketi parça geometrisine göre programlanır.
Her bükümde erişim, olası çarpışmalar ve parçanın takip davranışı gözden geçirilir. Model tablosu ana makineyi tanımlar; hücrenin tamamı ayrıca yapılandırılır.

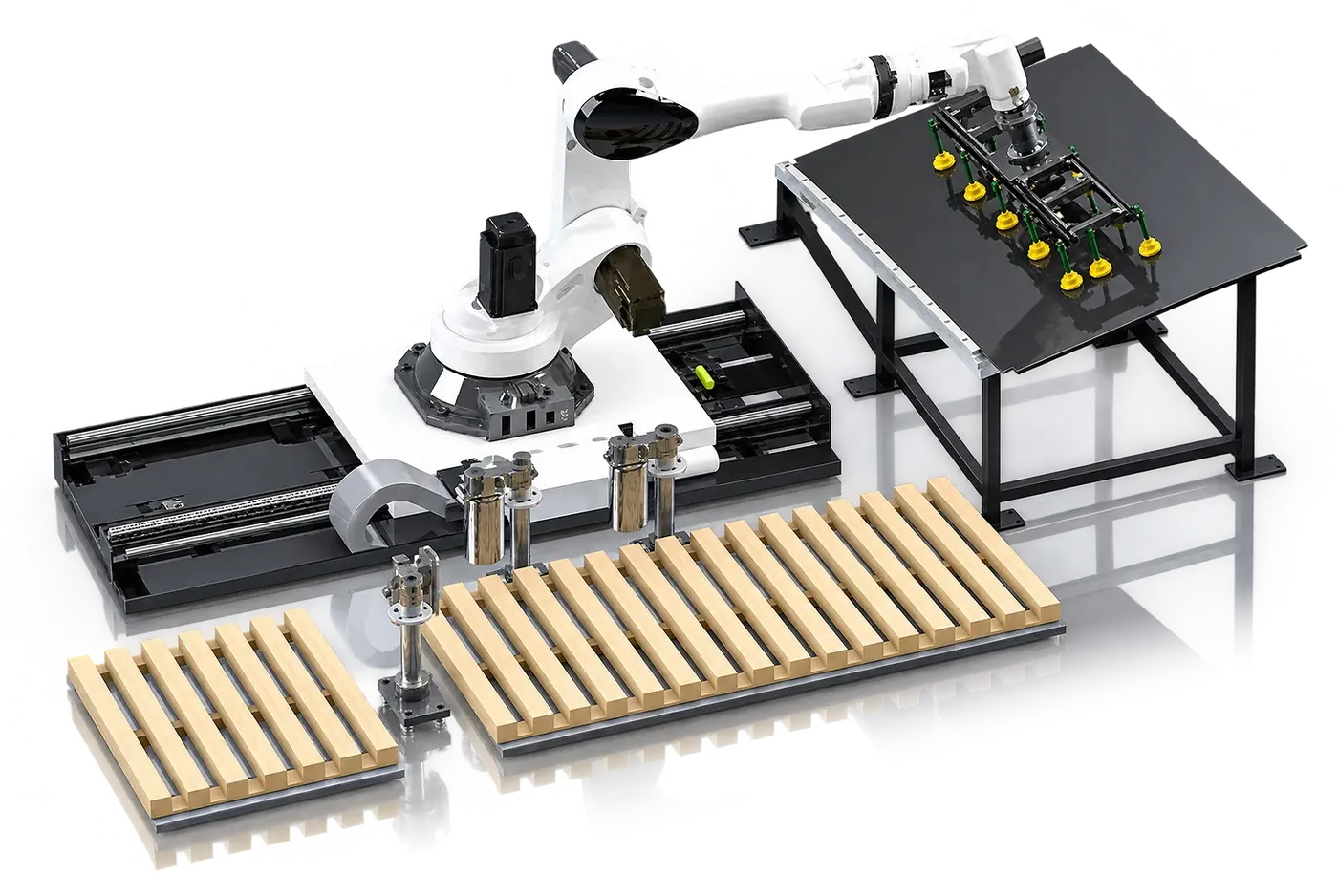

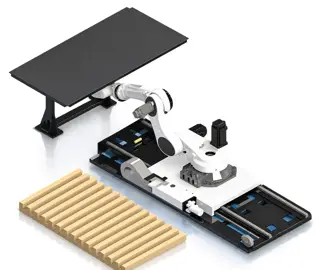

Yeniden kavrama ve bitmiş parça aktarımı
Çevirme çerçeveleri, yeniden kavrama istasyonları veya tutucu değişimi, parçanın farklı yüzlerinin kalıba sunulmasını sağlar. Gerekli modüller parça ailesine ve büküm sırasına göre seçilir.

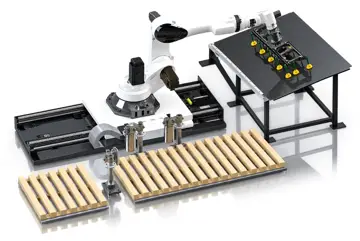

Çıkış düzeni, biten parçaların nasıl yerleştirileceğini veya istifleneceğini belirler.
Makineyi çalışırken izleyin
Video, oynat düğmesine bastığınızda YouTube üzerinden yüklenir.
WADG ana makine teknik özellikleri
Tablo yana kaydırılabilir. Model adına dokunarak o model için teklif isteyebilirsiniz.
| Model | Bükme KuvvetikN | Çalışma Uzunluğumm | Yaklaşma Hızımm/s | Çalışma Hızımm/s | Geri Dönüş Hızımm/s | X Strokmm | X Hızımm/s | R Strokmm | R Hızımm/s | Kolon Mesafesimm | Boğaz Derinliğimm | Koç Strokumm | Açık Yükseklikmm | Ana MotorkW | Ağırlıkt | Dış ÖlçülerU×G×Y mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WADG-10T/500 | 100 | 500 | 180 | 0.15-30 | 180 | 200 | 400 | 80 | 200 | 510 | 200 | 150 | 420 | 5.5 | 0.8 | 640×980×1250 |
| WADG-20T/800 | 200 | 800 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 680 | 250 | 150 | 420 | 15 | 3.1 | 1200×1560×2450 |
| WADG-30T/1250 | 300 | 1250 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 900 | 250 | 150 | 420 | 20 | 4.12 | 1460×1660×2470 |
| WADG-40T/1300 | 400 | 1300 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 920 | 255 | 150 | 420 | 2×15 | 4.5 | 1700×2050×2280 |
| WADG-40T/1600 | 400 | 1600 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 920 | 255 | 150 | 420 | 2×15 | 4.85 | 1700×2050×2280 |
| WADG-50T/1600 | 500 | 1600 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 1250 | 255 | 150 | 420 | 2×15 | 4.9 | 2200×2050×2280 |
| WADG-60T/2000 | 600 | 2000 | 250 | 0.15-30 | 250 | 500 | 500 | 150 | 200 | 1600 | 300 | 200 | 470 | 2×20 | 6 | 2700×2150×2380 |
| WADG-80T/2500 | 800 | 2500 | 200 | 0.15-30 | 200 | 500 | 500 | 150 | 200 | 2000 | 460 | 200 | 470 | 2×25 | 8.9 | 3000×2250×2380 |
| WADG-100T/3200 | 1000 | 3200 | 200 | 0.15-30 | 200 | 500 | 500 | 150 | 200 | 2700 | 460 | 200 | 470 | 2×25 | 10.7 | 4000×2450×2580 |
| WADG-160T/3200 | 1600 | 3200 | 200 | 0.15-30 | 200 | 500 | 500 | 150 | 200 | 2700 | 460 | 250 | 520 | 3×25 | 11.8 | 4000×2450×2780 |
Bu makinede neler sunuyoruz?
- İhtiyacınıza göre model ve opsiyon seçimi
- Taşıma, kurulum ve devreye alma
- Operatör ve programlama eğitimi
- Teknik servis, bakım ve yedek parça
