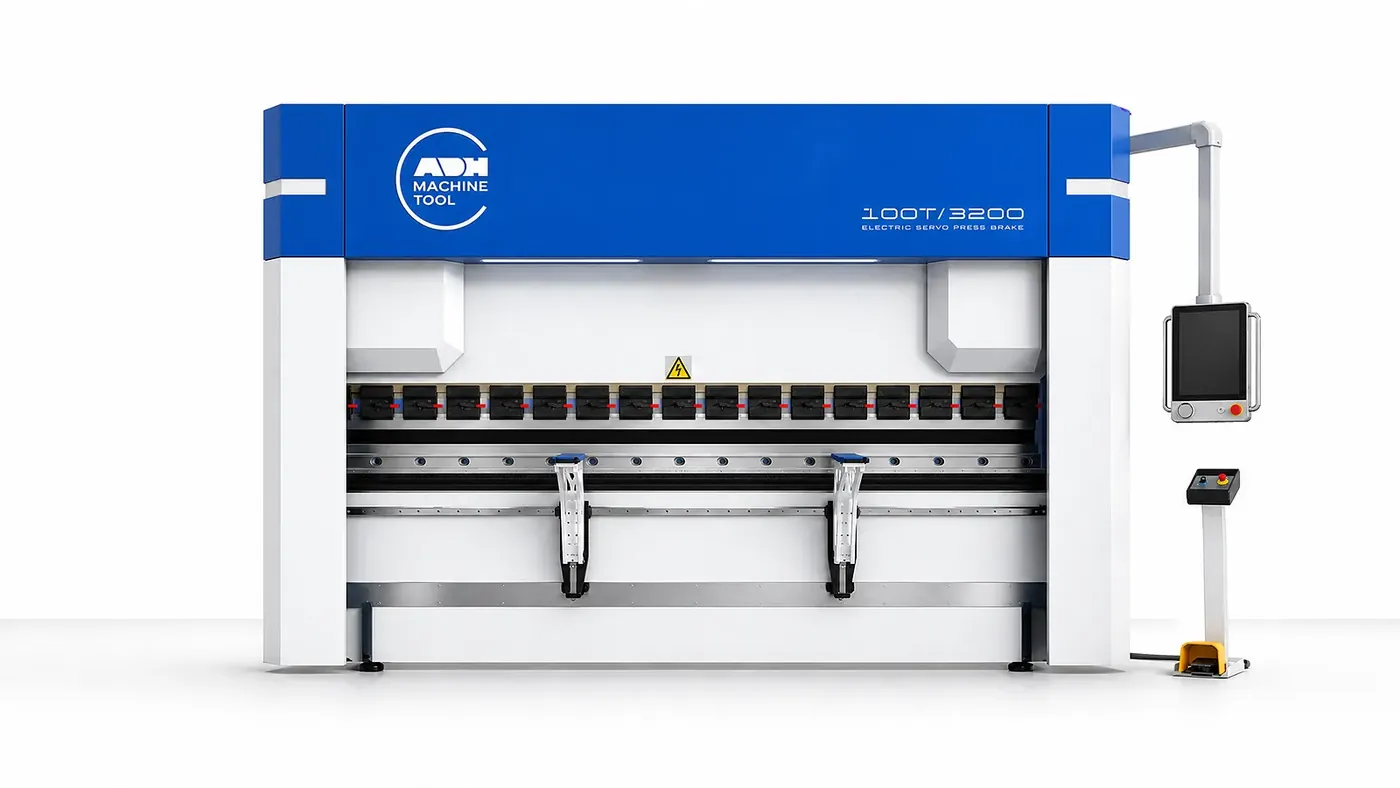

WADG Tam Elektrikli Servo CNC Abkant Pres
Hidrolik ünitesi olmadan, servo motorla temiz ve hassas büküm.
- Tam elektrikli tahrik
- Hidrolik yağ yok
- Bağımsız Y1/Y2 geri bildirim
- Robot arayüzüne hazır
Teknik özet
- Seri
- WADG
- Tahrik
- Tam elektrikli servo
- Bükme kuvveti
- 100–1600 kN (10–160 ton)
- Çalışma uzunluğu
- 500–3200 mm
- Çalışma hızı
- 0,15–30 mm/s
Teknik değerler modele ve seçilen opsiyonlara göre değişebilir. Güncel teknik föy için bize ulaşın.
Öne çıkanlar
Servo elektrikli tahrik
Servo motorlar hareketi kayış ve vidalı mil sistemiyle koça aktarır; hidrolik güç ünitesine gerek kalmaz.

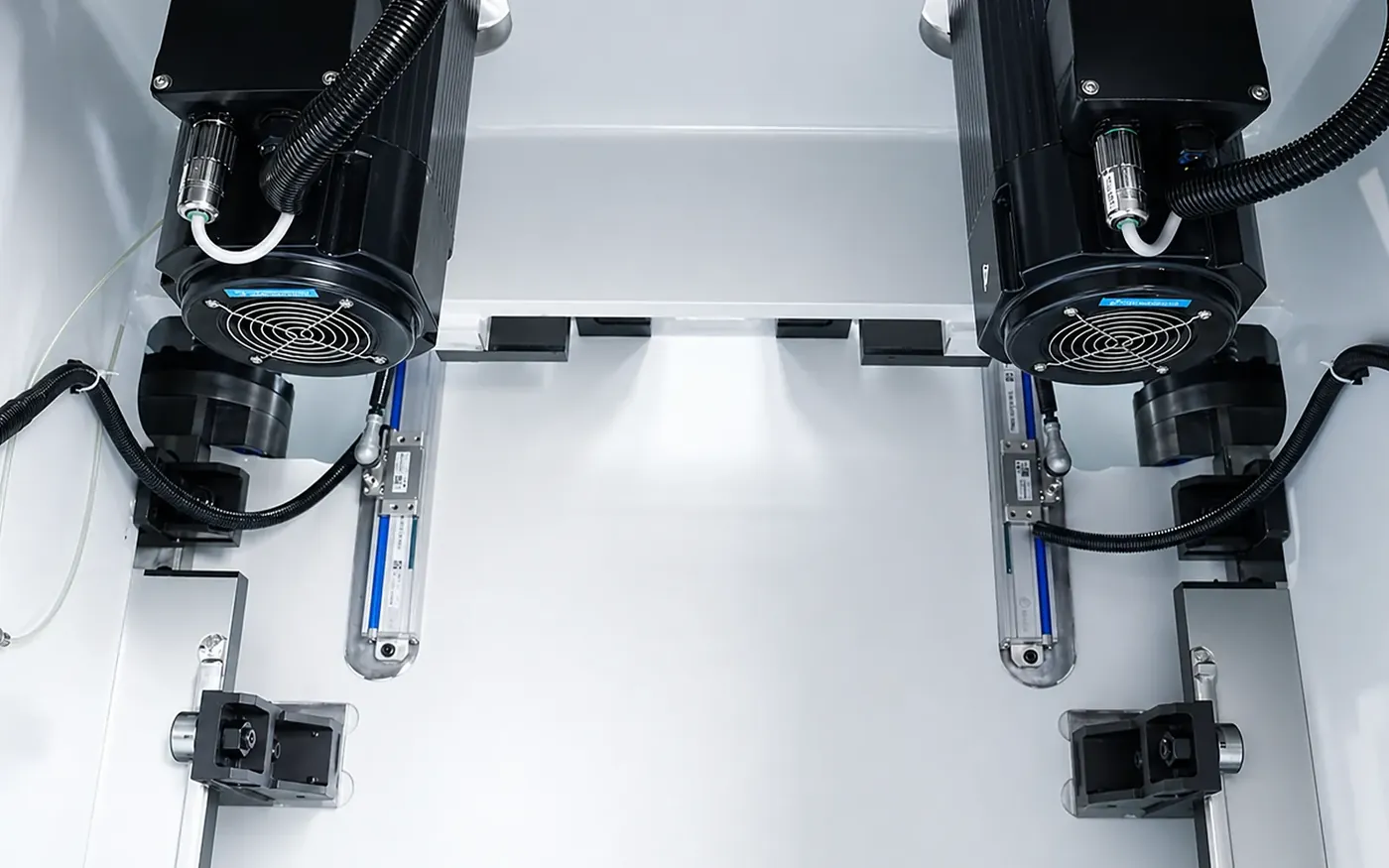

Bağımsız Y1/Y2 kontrolü
Sol ve sağ tahrik konumları bağımsız geri bildirimle izlenir; koç paralelliği hassas şekilde korunur.
Küçük ve orta parçalar için
10 tondan 160 tona kadar modeller, küçük ve orta ölçekli büküm işlerinde hızlı ve tekrarlanabilir sonuç verir.
Otomasyona hazır
Açı ölçümü ve robot arayüzleri isteğe bağlı eklenebilir; WADG, robotik büküm hücresinin de ana makinesidir.
WADG serisi, hidrolik güç ünitesi kullanmadan servo motor ve hassas vidalı mil ile çalışan tam elektrikli bir CNC abkant prestir. Küçük ve orta ölçekli büküm işlerinde temiz, sessiz ve tekrarlanabilir büküm için tasarlanmıştır.

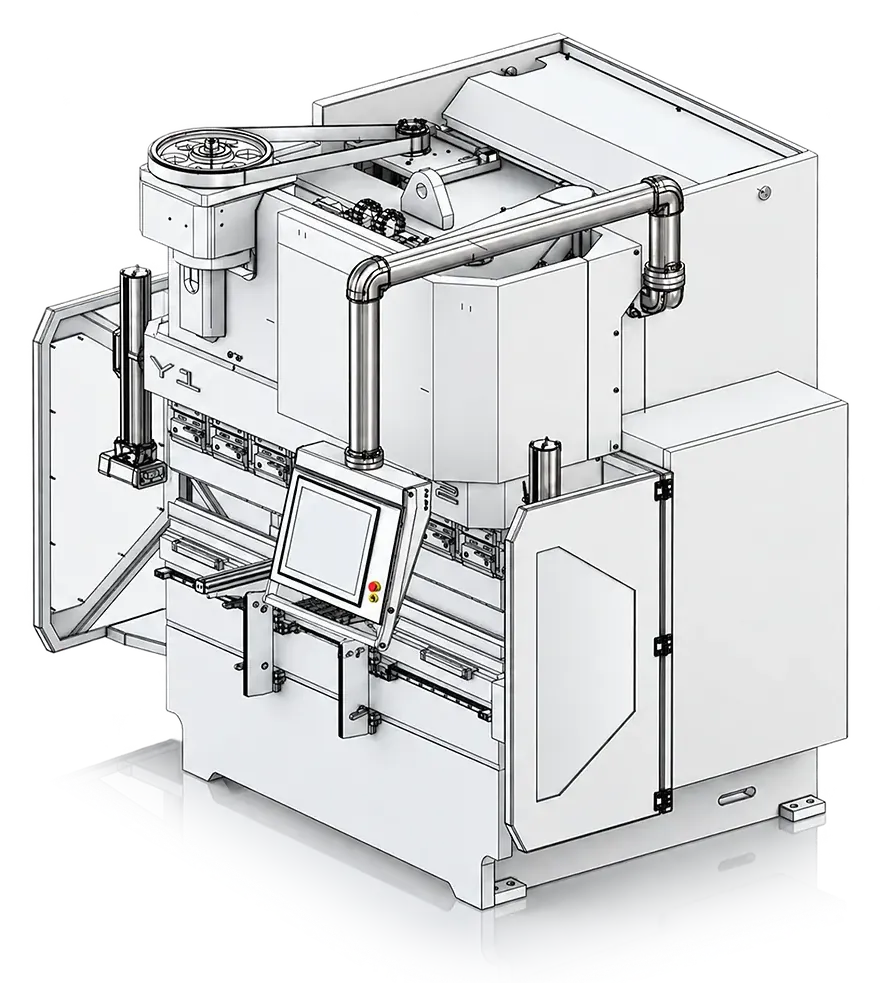

Tahrik ve gövde
Servo motorlar, hareketi kayış ve vidalı mil sistemi üzerinden koça aktarır. Gövde ve kılavuzlar tahrik, koç ve iş tablası arasındaki hassas ilişkiyi kurar.
Hidrolik yağ ve pompa olmadığından yağ değişimi, sızıntı ve yağ sıcaklığına bağlı değişkenlik gibi konular ortadan kalkar.

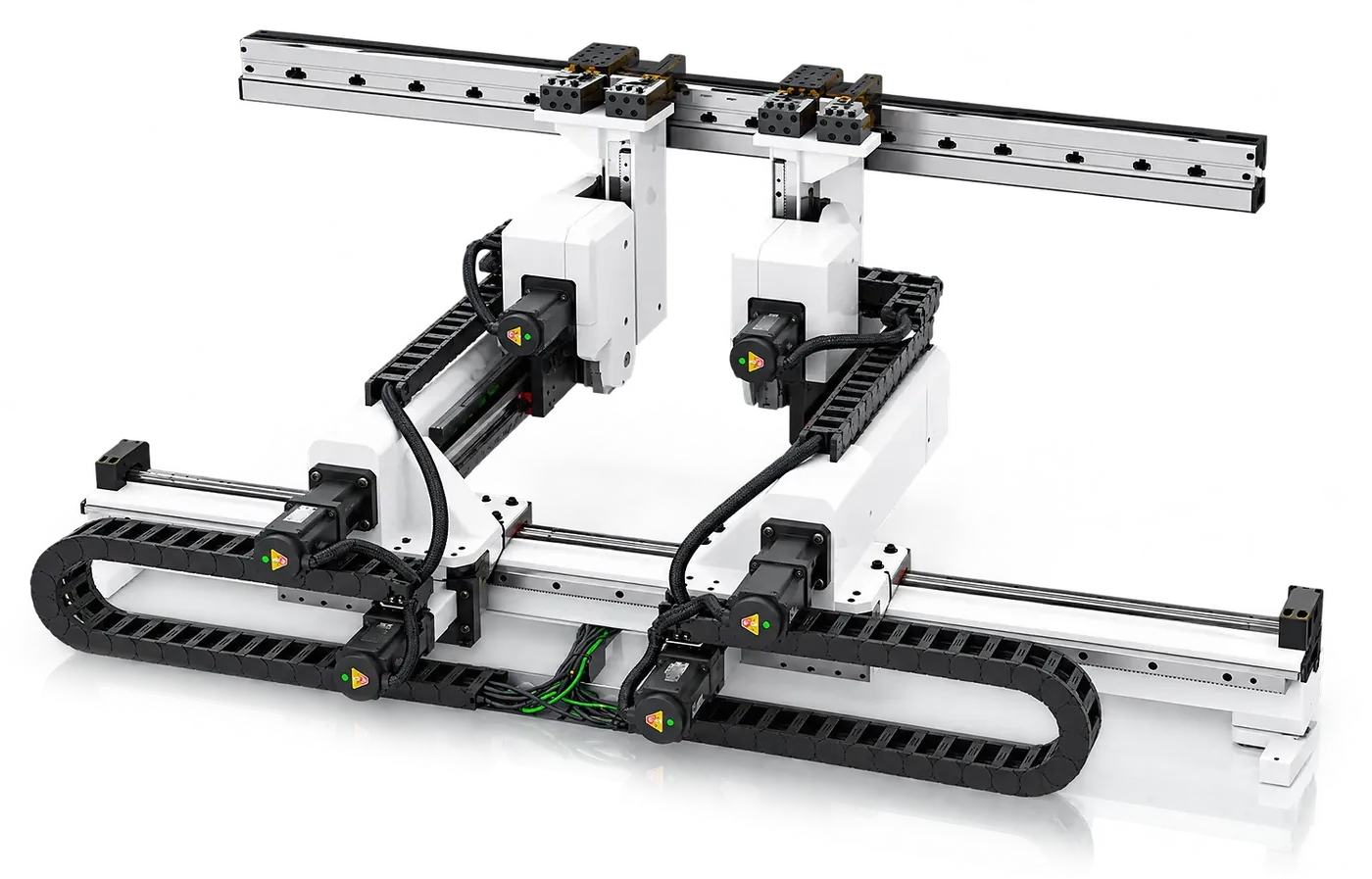

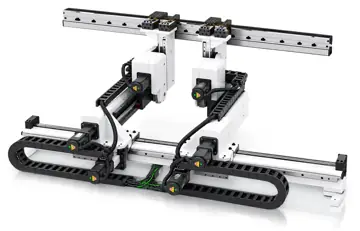

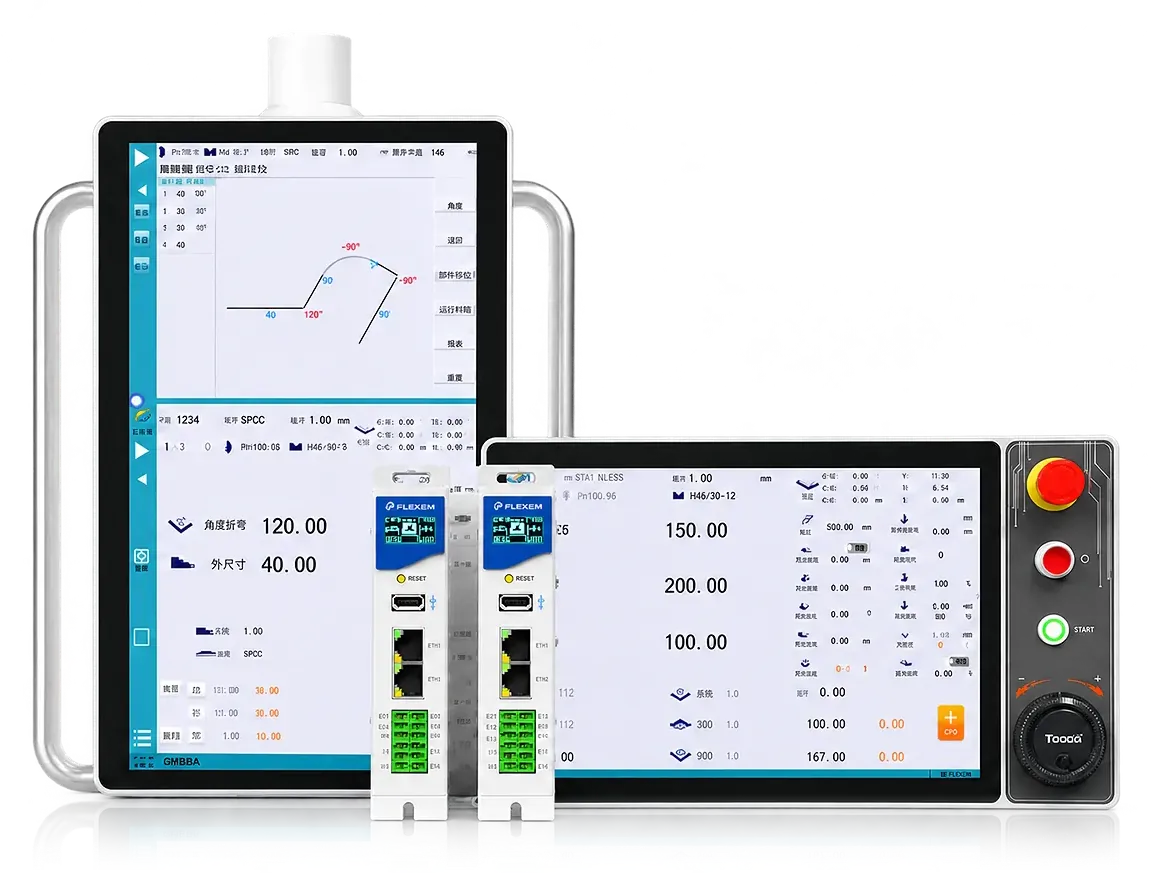

CNC ve arka dayama

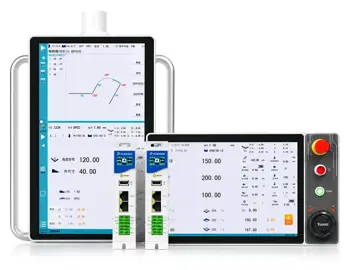

CNC kontrol ünitesi büküm programını ve arka dayama konumlandırma sırasını yönetir.
Bombeleme düzeni, seçilen büküm uzunluğundaki esnemeyi telafi eder.
Seçenekler

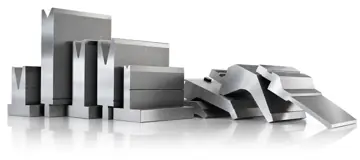

Kontrol ünitesi, bombeleme, açı ölçümü, kalıp bağlama, optik güvenlik ve servo sürücü seçenekleri projeye göre belirlenir.
Makineyi çalışırken izleyin
Video, oynat düğmesine bastığınızda YouTube üzerinden yüklenir.
WADG model tablosu
Tablo yana kaydırılabilir. Model adına dokunarak o model için teklif isteyebilirsiniz.
| Model | Bükme KuvvetikN | Çalışma Uzunluğumm | Yaklaşma Hızımm/s | Çalışma Hızımm/s | Geri Dönüş Hızımm/s | X Strokmm | X Hızımm/s | R Strokmm | R Hızımm/s | Kolon Mesafesimm | Boğaz Derinliğimm | Koç Strokumm | Açık Yükseklikmm | Ana MotorkW | Ağırlıkt | Dış ÖlçülerU×G×Y mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WADG-10T/500 | 100 | 500 | 180 | 0.15-30 | 180 | 200 | 400 | 80 | 200 | 510 | 200 | 150 | 420 | 5.5 | 0.8 | 640×980×1250 |
| WADG-20T/800 | 200 | 800 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 680 | 250 | 150 | 420 | 15 | 3.1 | 1200×1560×2450 |
| WADG-30T/1250 | 300 | 1250 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 900 | 250 | 150 | 420 | 20 | 4.12 | 1460×1660×2470 |
| WADG-40T/1300 | 400 | 1300 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 920 | 255 | 150 | 420 | 2×15 | 4.5 | 1700×2050×2280 |
| WADG-40T/1600 | 400 | 1600 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 920 | 255 | 150 | 420 | 2×15 | 4.85 | 1700×2050×2280 |
| WADG-50T/1600 | 500 | 1600 | 250 | 0.15-30 | 250 | 400 | 500 | 150 | 200 | 1250 | 255 | 150 | 420 | 2×15 | 4.9 | 2200×2050×2280 |
| WADG-60T/2000 | 600 | 2000 | 250 | 0.15-30 | 250 | 500 | 500 | 150 | 200 | 1600 | 300 | 200 | 470 | 2×20 | 6 | 2700×2150×2380 |
| WADG-80T/2500 | 800 | 2500 | 200 | 0.15-30 | 200 | 500 | 500 | 150 | 200 | 2000 | 460 | 200 | 470 | 2×25 | 8.9 | 3000×2250×2380 |
| WADG-100T/3200 | 1000 | 3200 | 200 | 0.15-30 | 200 | 500 | 500 | 150 | 200 | 2700 | 460 | 200 | 470 | 2×25 | 10.7 | 4000×2450×2580 |
| WADG-160T/3200 | 1600 | 3200 | 200 | 0.15-30 | 200 | 500 | 500 | 150 | 200 | 2700 | 460 | 250 | 520 | 3×25 | 11.8 | 4000×2450×2780 |
Bu makinede neler sunuyoruz?
- İhtiyacınıza göre model ve opsiyon seçimi
- Taşıma, kurulum ve devreye alma
- Operatör ve programlama eğitimi
- Teknik servis, bakım ve yedek parça
Diğer modeller

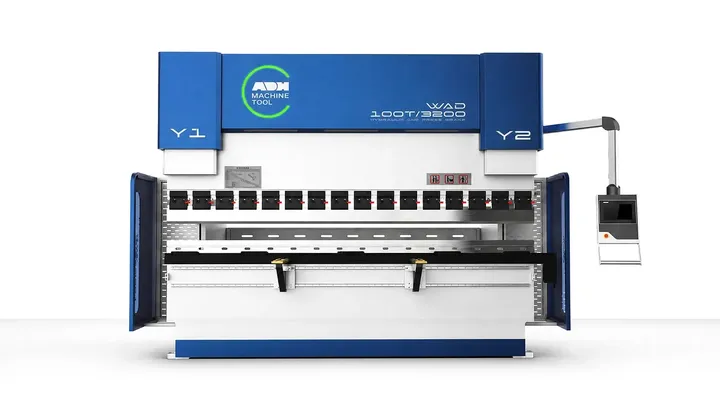

WADWAD Elektro-Hidrolik Servo CNC Abkant Pres
