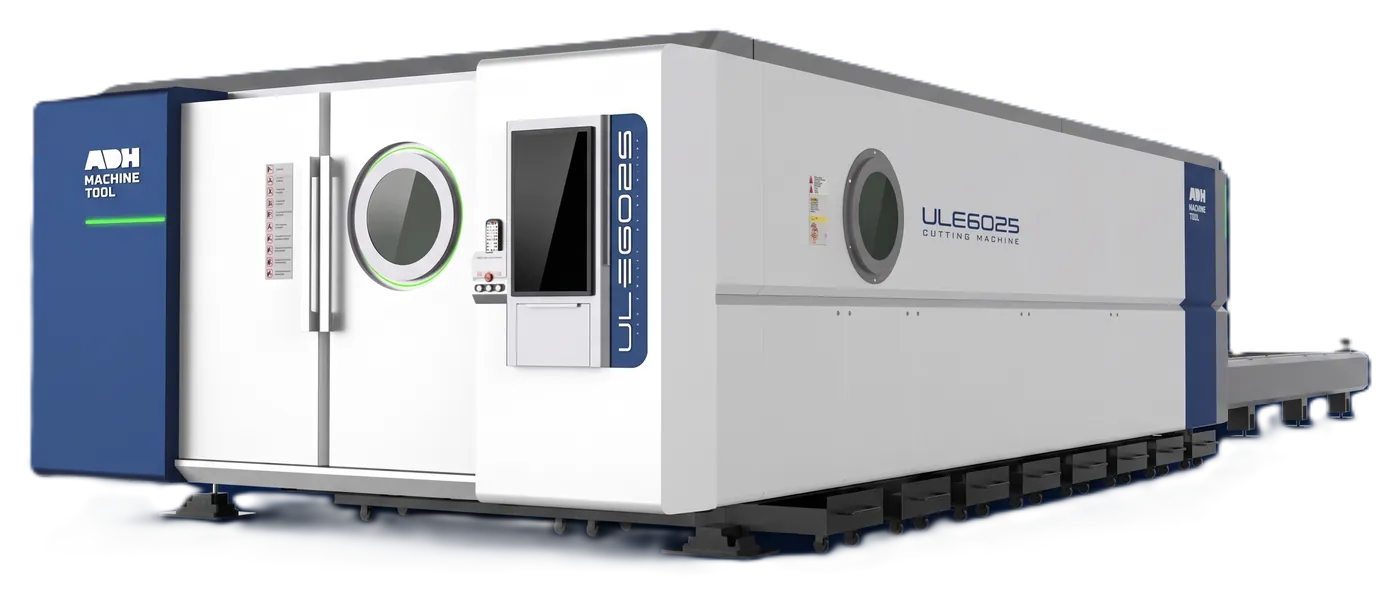

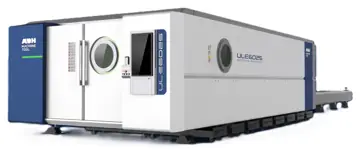

ULE Çift Tablalı Fiber Lazer Kesim Makinesi
Bir tabla keserken diğeri yüklenir; tabla değişimi yalnızca 15 saniye.
- Yüksek kaliteli lazer ünitesi
- Çok hassas kesim
- Hızlı çift tabla değişimi
- Enerji verimli, kolay kullanım
Teknik özet
- Tip
- Çift (değişken) tablalı sac kesim
- Lazer gücü
- 3–20 kW veya 6–40 kW (modele göre)
- İşleme alanı
- 3100×1550 – 12500×2600 mm
- Tekrarlanabilirlik
- ≤±0,02 mm
- Tabla değişimi
- Yaklaşık 15 saniye
Teknik değerler modele ve seçilen opsiyonlara göre değişebilir. Güncel teknik föy için bize ulaşın.
Öne çıkanlar

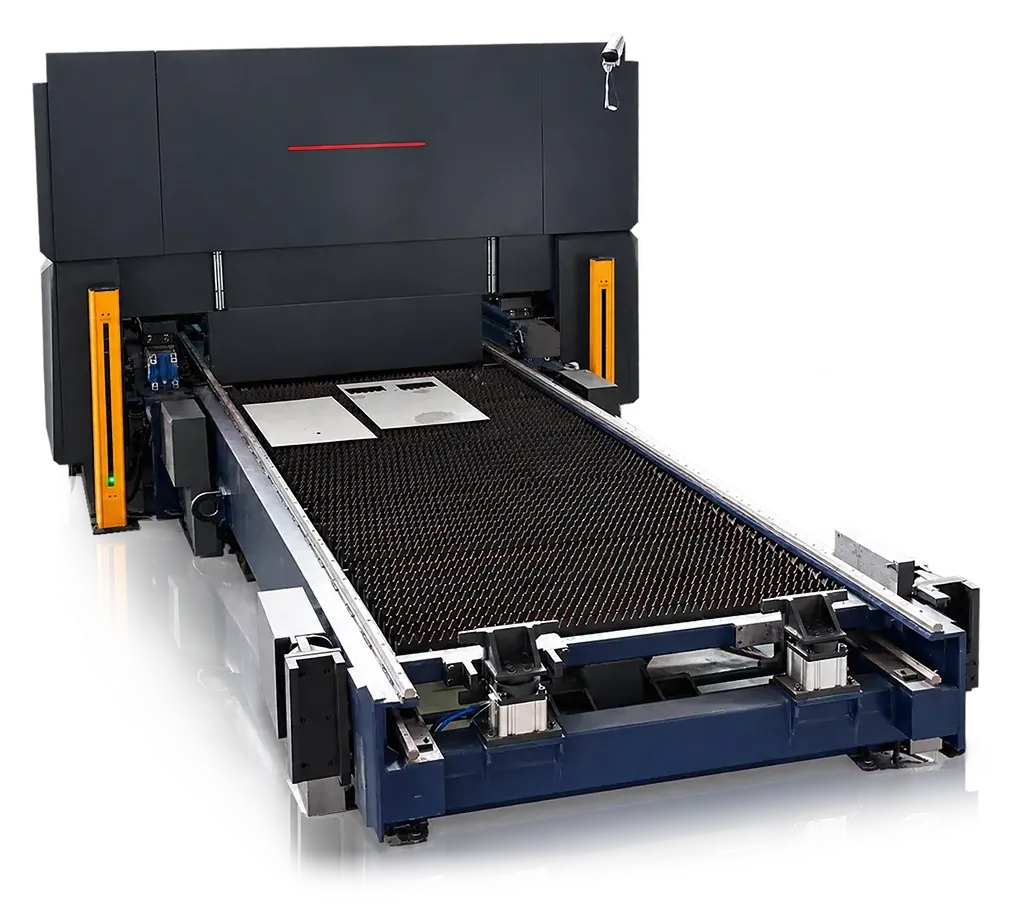

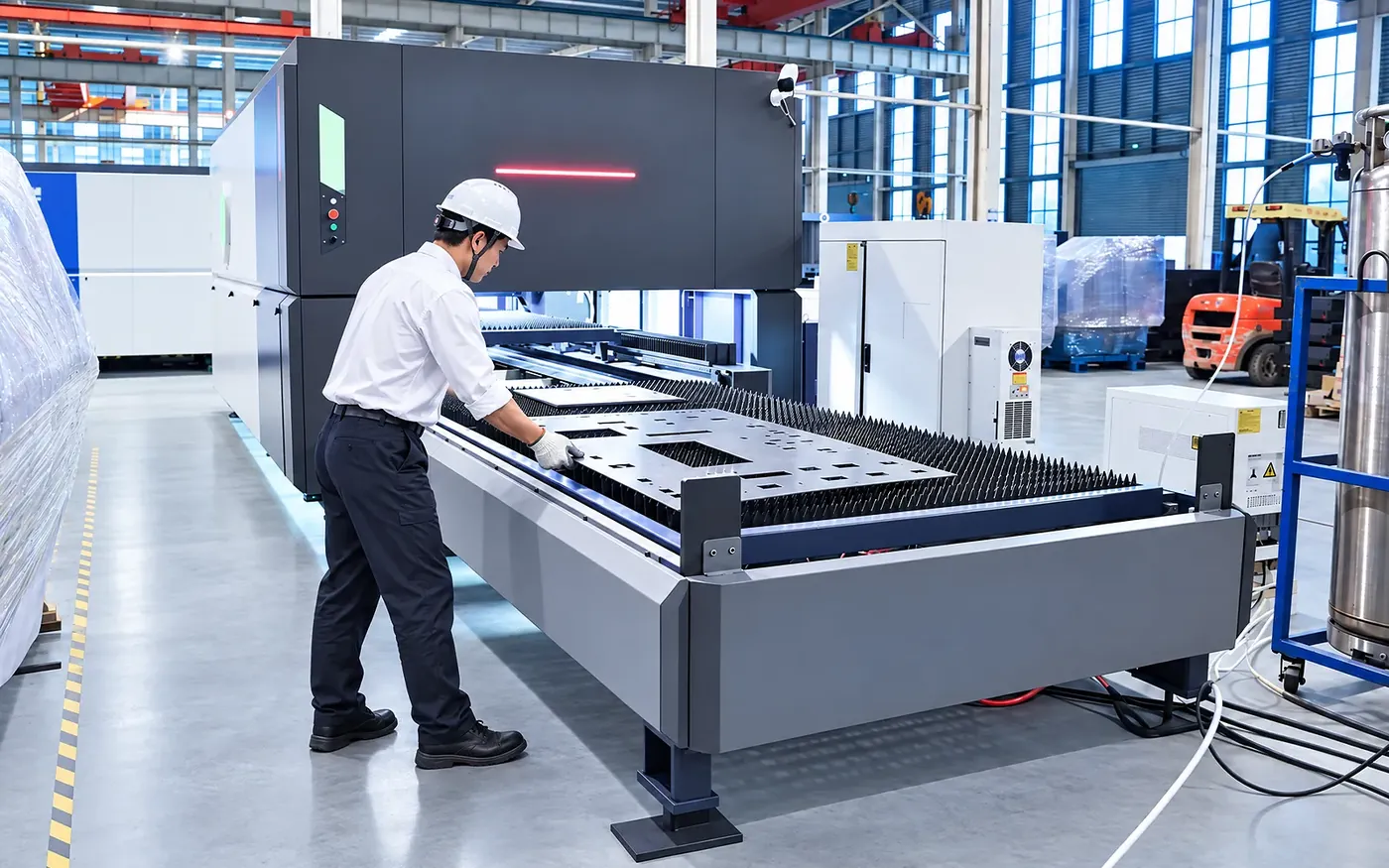

Çift tabla (mekik) sistemi
Bir tablada kesim yapılırken diğer tabla yüklenip boşaltılabilir. Yalnızca 15 saniye süren tabla değişimi üretim verimini %30'dan fazla artırır.
Yüksek hız ve hassasiyet
Karbon çeliği, paslanmaz çelik, alüminyum ve bakırda ±0,02 mm tekrarlanabilirlik ve 140 m/dak'ya varan birleşik hız sunar.
Ağır hizmet tipi gövde
Gerilimi giderilmiş, rijit kaynaklı çelik gövde 20 yılı aşkın kullanım için tasarlanmıştır ve 0,05 mm/m'nin altında düzlemselliği korur.
Güçlü ve güvenli donanım
IPG veya Raycus fiber lazer kaynağı seçenekleri sunar. Lazer ışınına karşı tam korumalı kapalı kabin, operatörü korurken temiz ve çapaksız kesim sağlar.
Akıllı kontrol
2000'den fazla hazır kesim parametresi içeren CypCut kontrol sistemi, tek tıklamayla parametre seçimi yaparak operatör hatalarını azaltır.

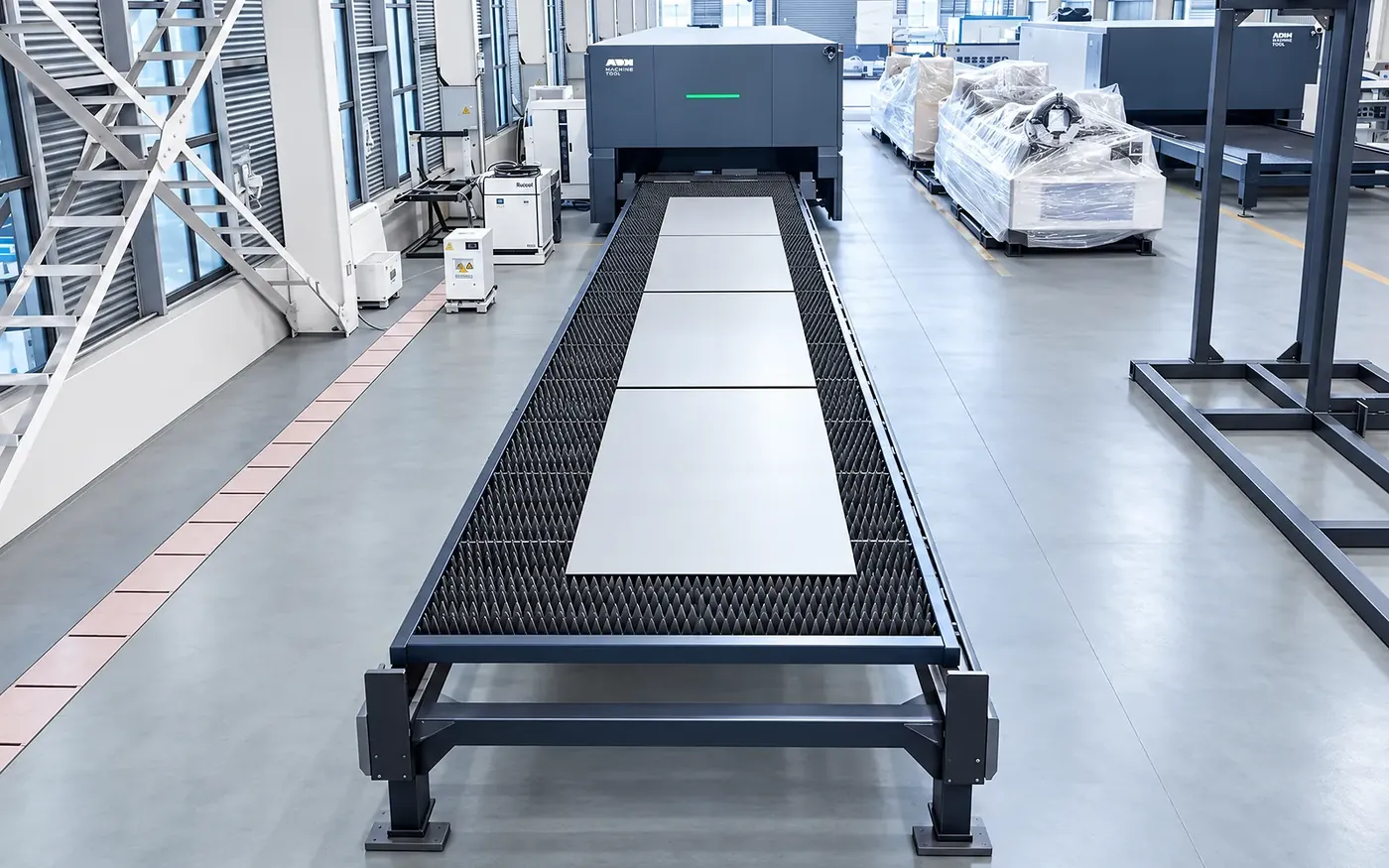

ULE, iki tablası sayesinde bir tablada kesim sürerken diğerinde sac yükleme ve parça boşaltma yapılmasına olanak tanır. Yükleme süresi kesim süresinin içine alınır, makinenin bekleme süresi en aza iner. ULE-E serisi 3015E'den 12526E'ye kadar modeller sunar.

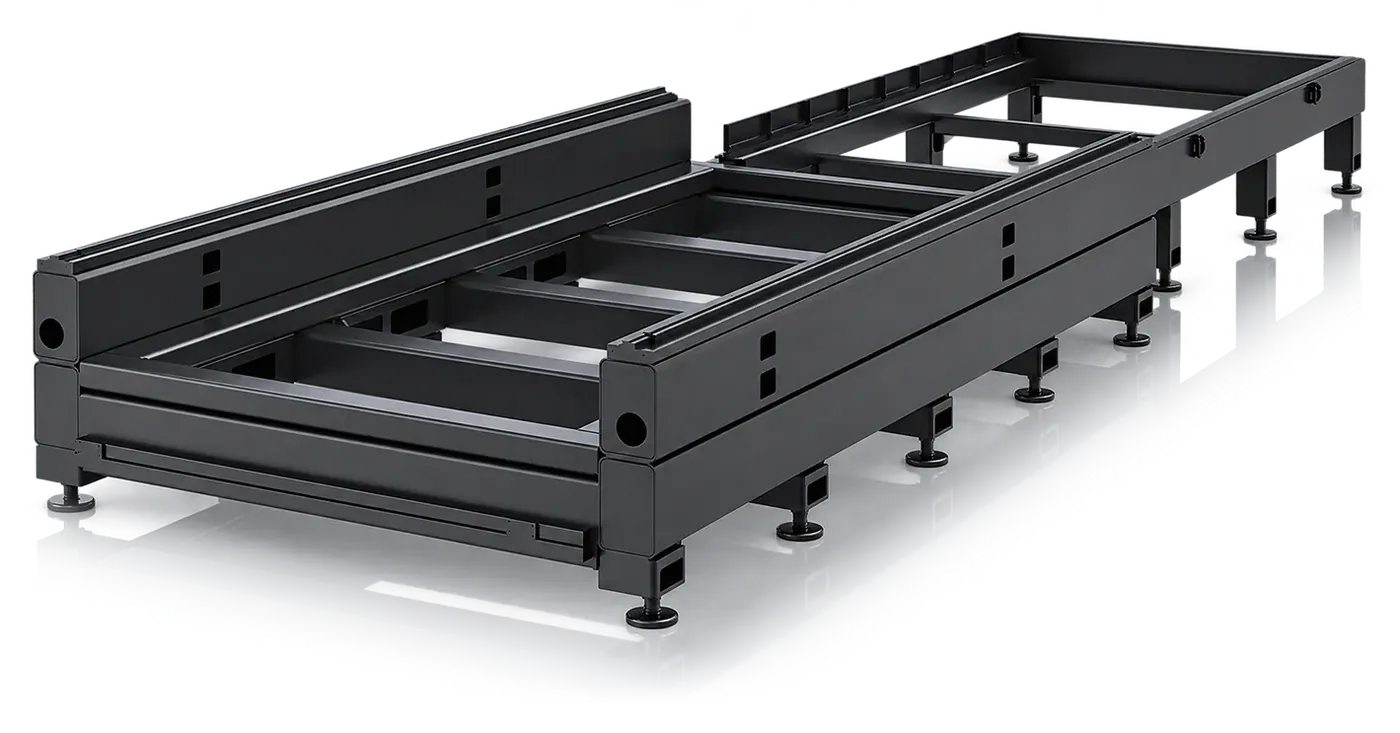

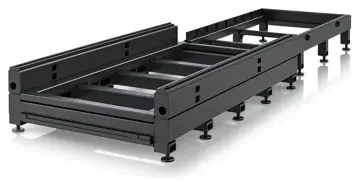

Makine gövdesi (yatak)
Gövde, içine takviye plakaları yerleştirilmiş çok sayıda dikdörtgen profilin kaynaklanmasıyla üretilir; bu yapı mukavemeti ve çekme dayanımını artırır.
İç yapıda boşluklu ve balık pulu desenli bir düzen kullanılır. Bu tasarım gövdeyi kesim sırasında oluşabilecek ısıya ve yangın riskine karşı korur.
Gövde yüksek sıcaklıkta tavlanır, ardından kumlama ve gerilim giderme işlemlerinden geçirilir. Böylece 20 yıllık kullanım boyunca deformasyona uğramayacak şekilde tasarlanmıştır.

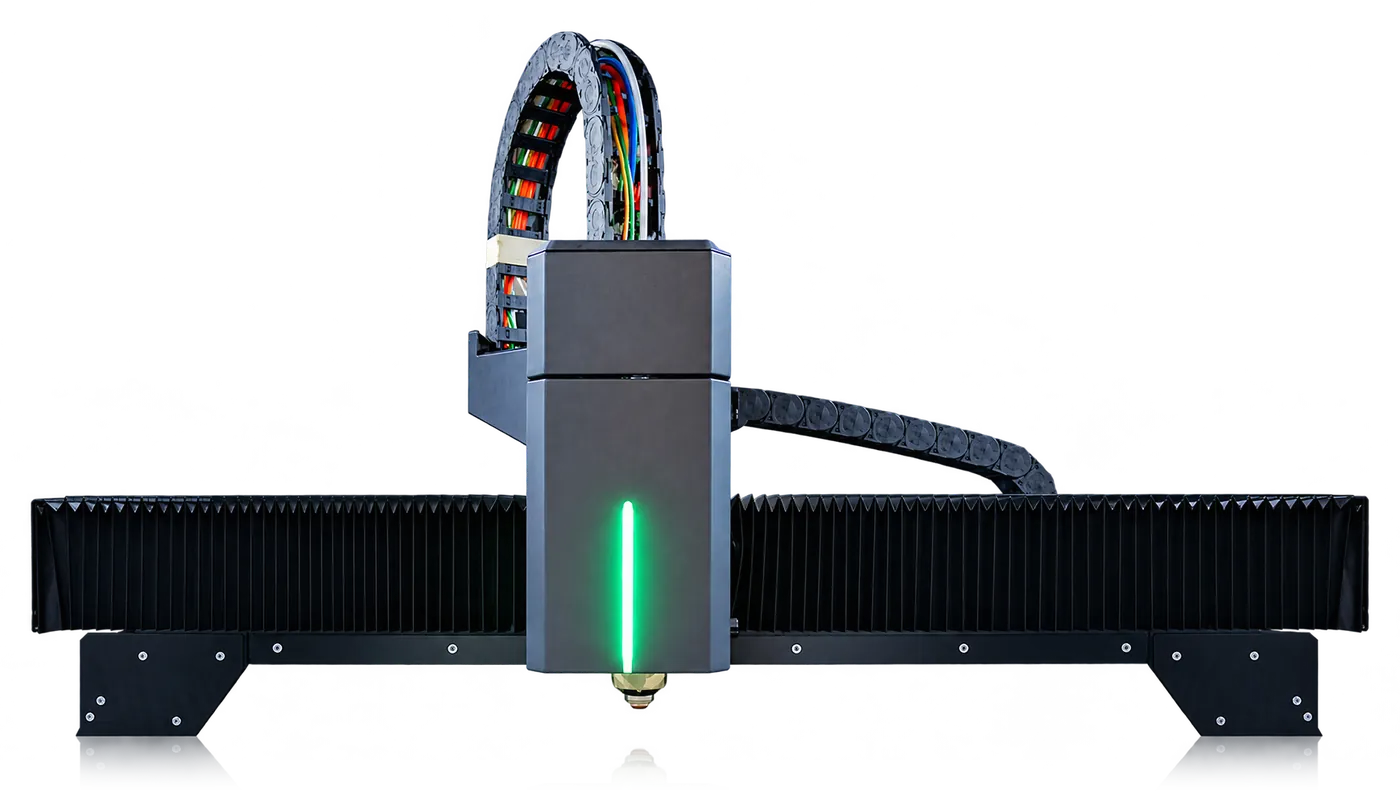

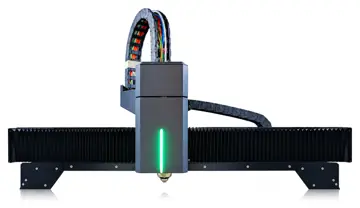

Köprü (kiriş)
Sonlu elemanlar analiziyle tasarlanan köprü, yüksek rijitliği hafif yapıyla birleştirir. Bu sayede yüksek hız, iyi dinamik davranış ve hızlı ivmelenme sağlar.
Lazer güç kaynağı
Raycus, nLIGHT ve IPG gibi markaların fiber lazer kaynakları kullanılabilir; güç seçenekleri model tablosunda yer alır.
Lazer kaynağı tüm güç aralığında sabit ışın parametre ürünü (BPP) sunar; bu da yüksek ışın kalitesi ve küçük odak noktası anlamına gelir. Elektro-optik dönüşüm verimliliği yüksektir.
Modüler, tak-çalıştır tasarımı ve kompakt yapısı kurulumu ve bakımı kolaylaştırır.

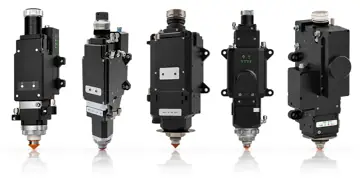

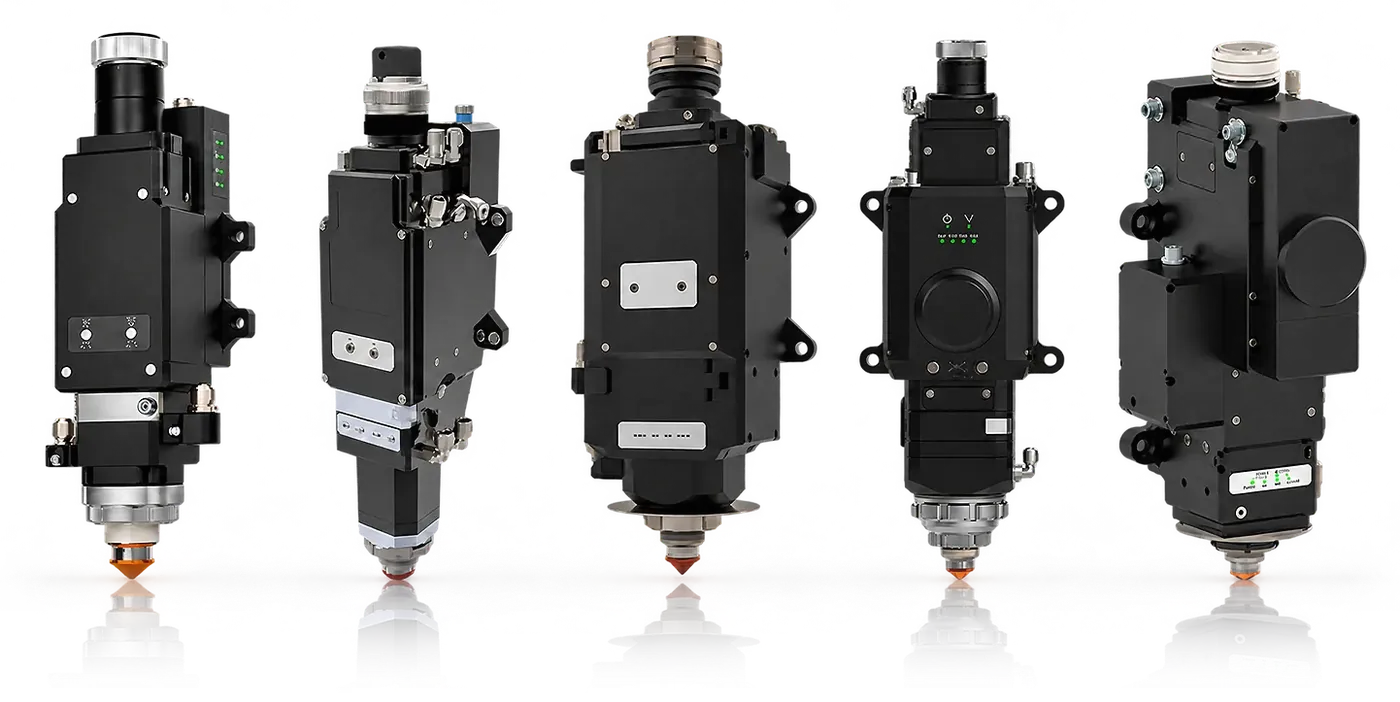

Kesim başı
Otomatik odaklamalı kesim başı, odak noktasını malzeme kalınlığına göre kendisi ayarlar. Farklı kalınlıklar arasında geçişi hızlandırır, kesim süresini kısaltır ve kaliteyi artırır.
Patentli çarpışma önleyici yapı ve hurda parçalar için mikro bağlantı özelliği, sacın kalkmasını önleyerek yüksek hızda kararlı kesim sağlar.

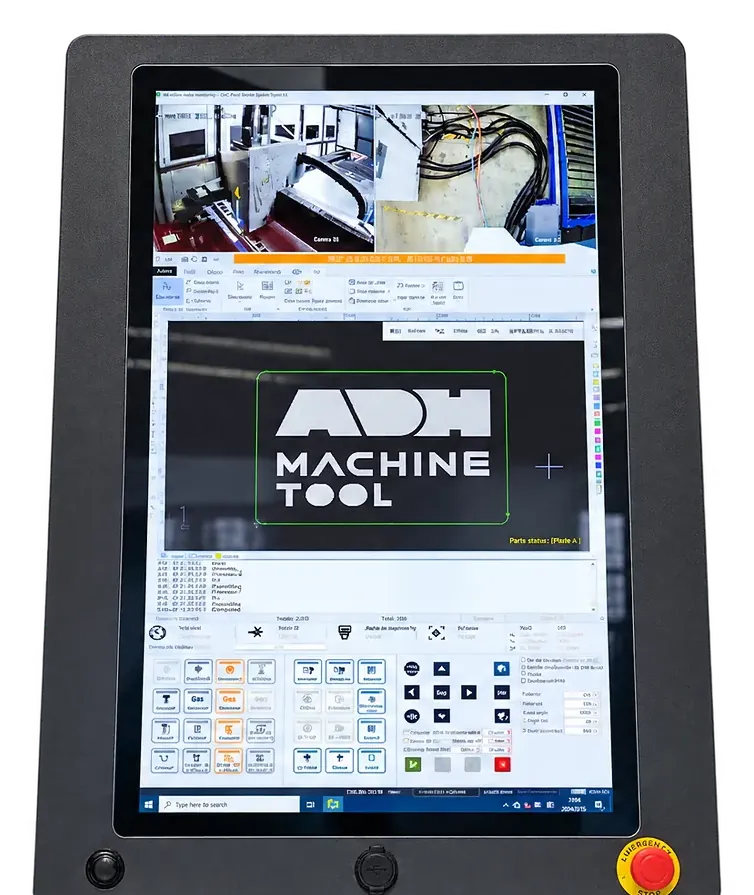

Kontrol sistemi
Makine, 2000'den fazla hazır kesim parametresi içeren malzeme veritabanına sahip CypCut kontrol sistemiyle çalışır. Parametreler tek tıklamayla seçilir; bu da operatör hatalarını en aza indirir.
Kolay kurulum, basit kalibrasyon ve lazer gücüne bağlı hız kontrolü sunar; kesim hızları kontur bazında ayrıca ayarlanabilir.
Yağlama ve soğutma
Otomatik yağlama: Zamanlanmış sistem, makinenin çalışma programına göre yağlamayı kendiliğinden yapar.

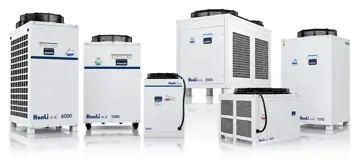

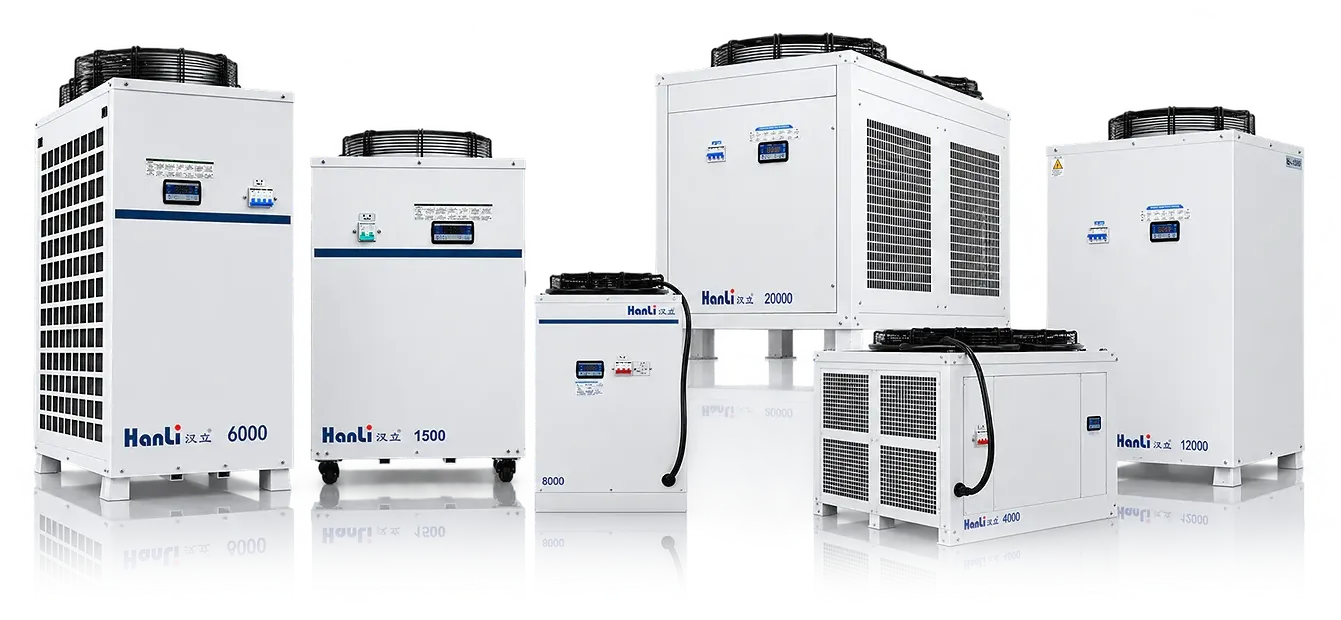

Su soğutucu: Aşırı sıcaklık alarmı, akış koruması ve su seviyesi korumasıyla donatılmıştır.
Pano soğutucusu: Elektrik panosundaki ısıyı uzaklaştırarak elektrik bileşenlerinin kararlı çalışmasını sağlar.
Makineyi çalışırken izleyin
Video, oynat düğmesine bastığınızda YouTube üzerinden yüklenir.
ULE model tablosu
Tablo yana kaydırılabilir. Model adına dokunarak o model için teklif isteyebilirsiniz.
| Model | Aile | Lazer GücükW | İşleme Alanımm | Z Ekseni Hareketimm | Kiriş açıklığı (üst/alt tabla)mm | Konumlandırma Hassasiyetimm | Tekrarlanabilirlikmm | Maks. birleşik hızm/dak | Maks. birleşik ivmeg | Toplam tabla yükü (iki tabla)kg | Dış Ölçülermm | Anma GerilimiV | FrekansHz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3015E | ULE-E | 3–20 | 3100×1550 | 300 | 100/250 | ≤±0.03 | ≤±0.02 | 140 (Inovance/BOCHU S9); 100 (Delta) | 1.7 | 1500 (tek zincir); 3000 (çift zincir) | 8800×2950×2300 | 380 | 50 |
| 4015E | ULE-E | 3–20 | 4100×1550 | 300 | 100/250 | ≤±0.03 | ≤±0.02 | 140 (Inovance/BOCHU S9); 100 (Delta) | 1.7 | 1900 (tek zincir); 3800 (çift zincir) | 10800×2950×2300 | 380 | 50 |
| 4020E | ULE-E | 3–20 | 4100×2050 | 300 | 100/250 | ≤±0.03 | ≤±0.02 | 140 | 1.7 | 2600 (tek zincir); 5200 (çift zincir) | 10800×3500×2300 | 380 | 50 |
| 6020E | ULE-E | 3–20 | 6100×2050 | 300 | 100/250 | ≤±0.03 | ≤±0.02 | 140 | 1.7 | 4000 (tek zincir); 8000 (çift zincir) | 15000×3500×2300 | 380 | 50 |
| 6026E | ULE-E | 6–40 | 6100×2600 | 420 | 120/360 | ≤±0.03 | ≤±0.02 | 140 | 1.7 | 6200 (tek zincir); 12400 (çift zincir) | 15000×4250×2700 | 380 | 50 |
| 8026E | ULE-E | 6–40 | 8100×2600 | 420 | 120/360 | ≤±0.04 | ≤±0.02 | 140 | 1.7 | 8200 (tek zincir); 16400 (çift zincir) | 19500×4250×2700 | 380 | 50 |
| 12526E | ULE-E | 6–40 | 12500×2600 | 420 | 120/360 | Y ekseni ≤±0.06 | ≤±0.03 | 140 | 1.7 | 12500 (tek zincir); 25000 (çift zincir) | 27500×4250×2700 | 380 | 50 |
Bu makinede neler sunuyoruz?
- İhtiyacınıza göre model ve opsiyon seçimi
- Taşıma, kurulum ve devreye alma
- Operatör ve programlama eğitimi
- Teknik servis, bakım ve yedek parça
Diğer modeller

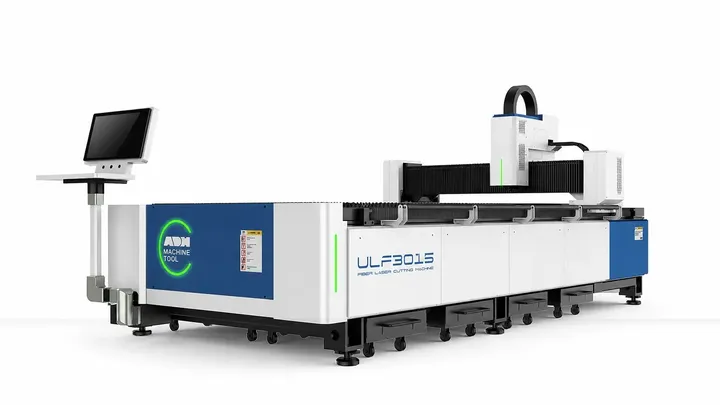

ULFULF Tek Tablalı Fiber Lazer Kesim Makinesi
Yüksek hassasiyet, düşük işletme maliyeti ve iki saatte kurulum.
Modeli inceleyin

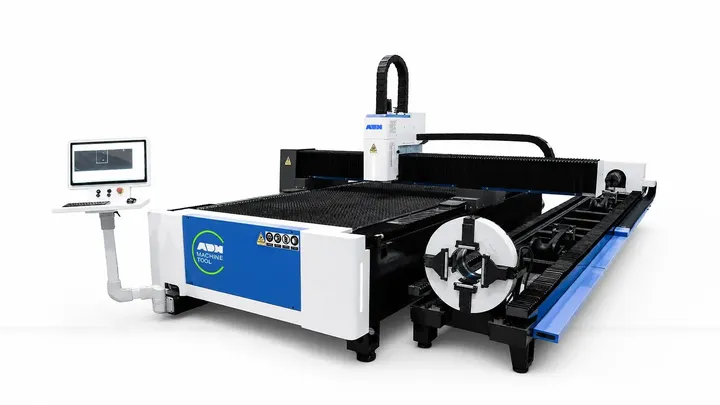

ULFTULFT Sac ve Boru Fiber Lazer Kesim Makinesi
Sac ve boru kesimini tek makinede birleştirir.
Modeli inceleyin

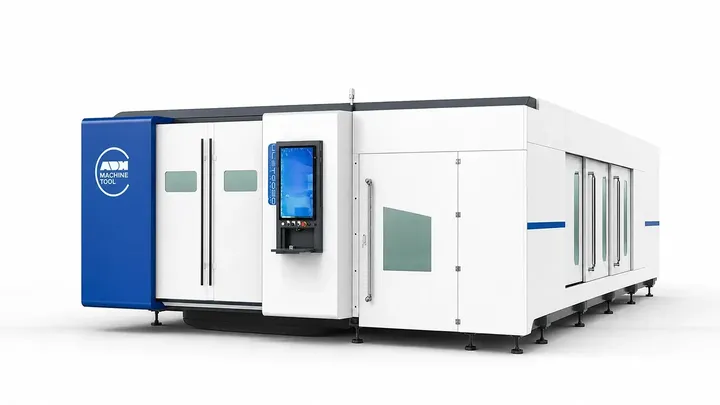

ULETULET Kapalı Sac ve Boru Fiber Lazer Kesim Makinesi
Kapalı kabinde güvenli, temiz ve sessiz sac ve boru kesimi.
Modeli inceleyin

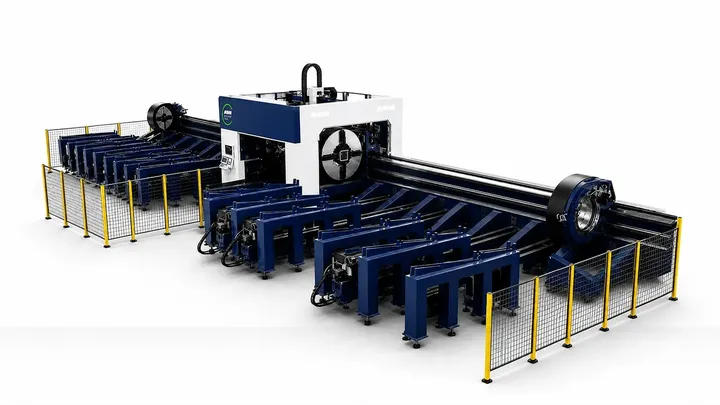

ULTULT Boru Lazer Kesim Makinesi
Farklı boru profillerinde yüksek hızlı ve hassas kesim.
Modeli inceleyin

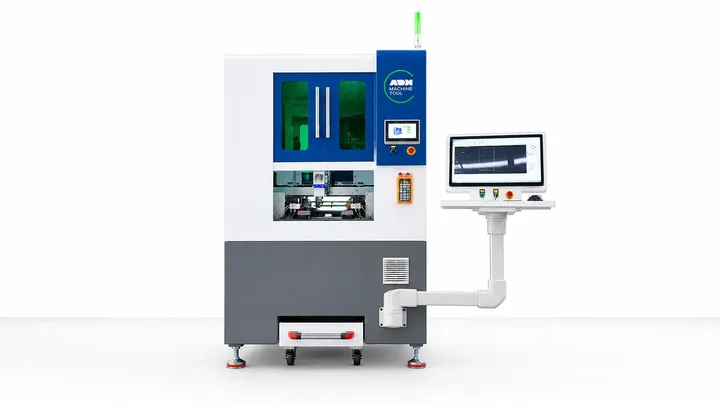

ULJM5035ULJM5035 Hassas Fiber Lazer Kesim Platformu
