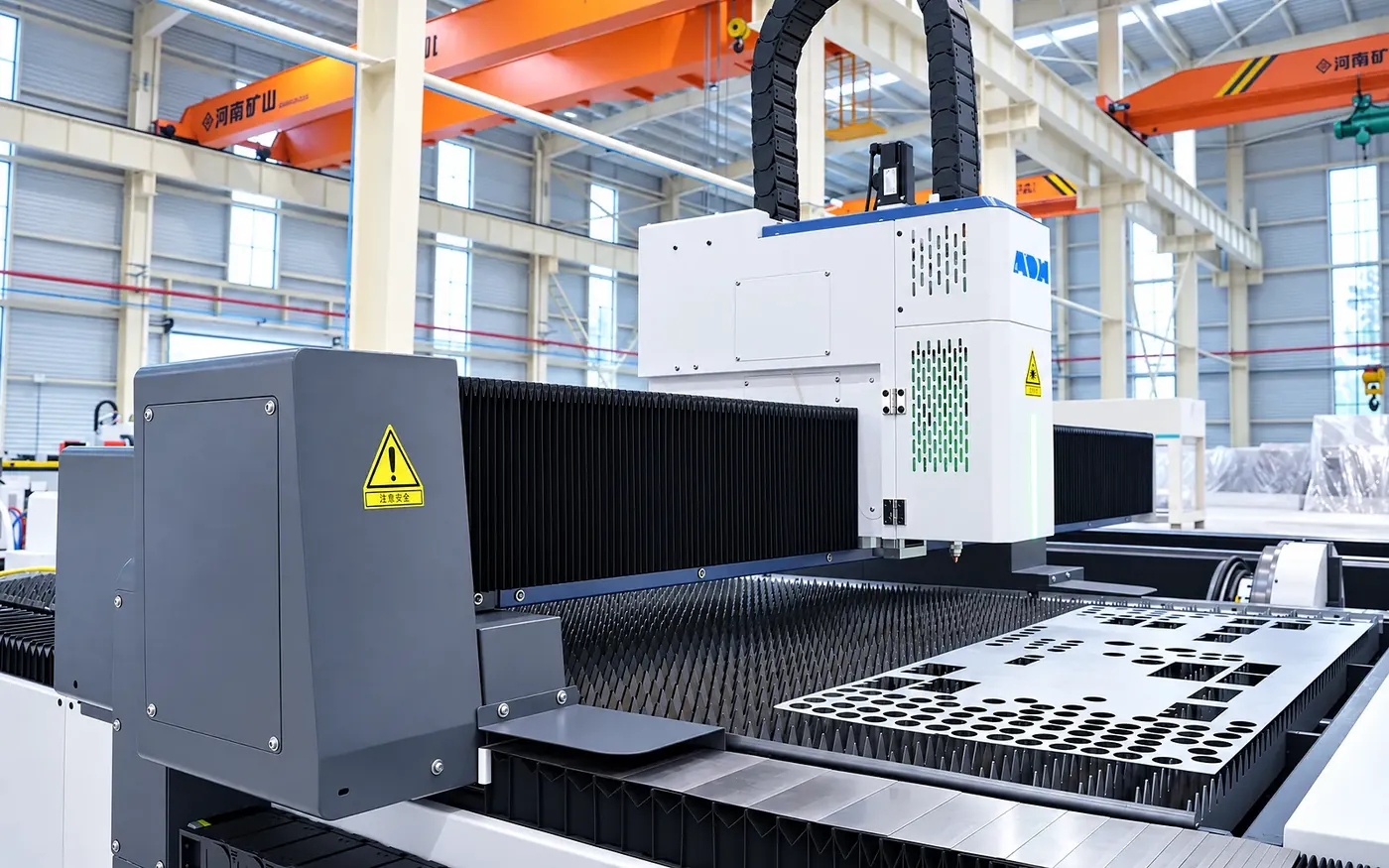

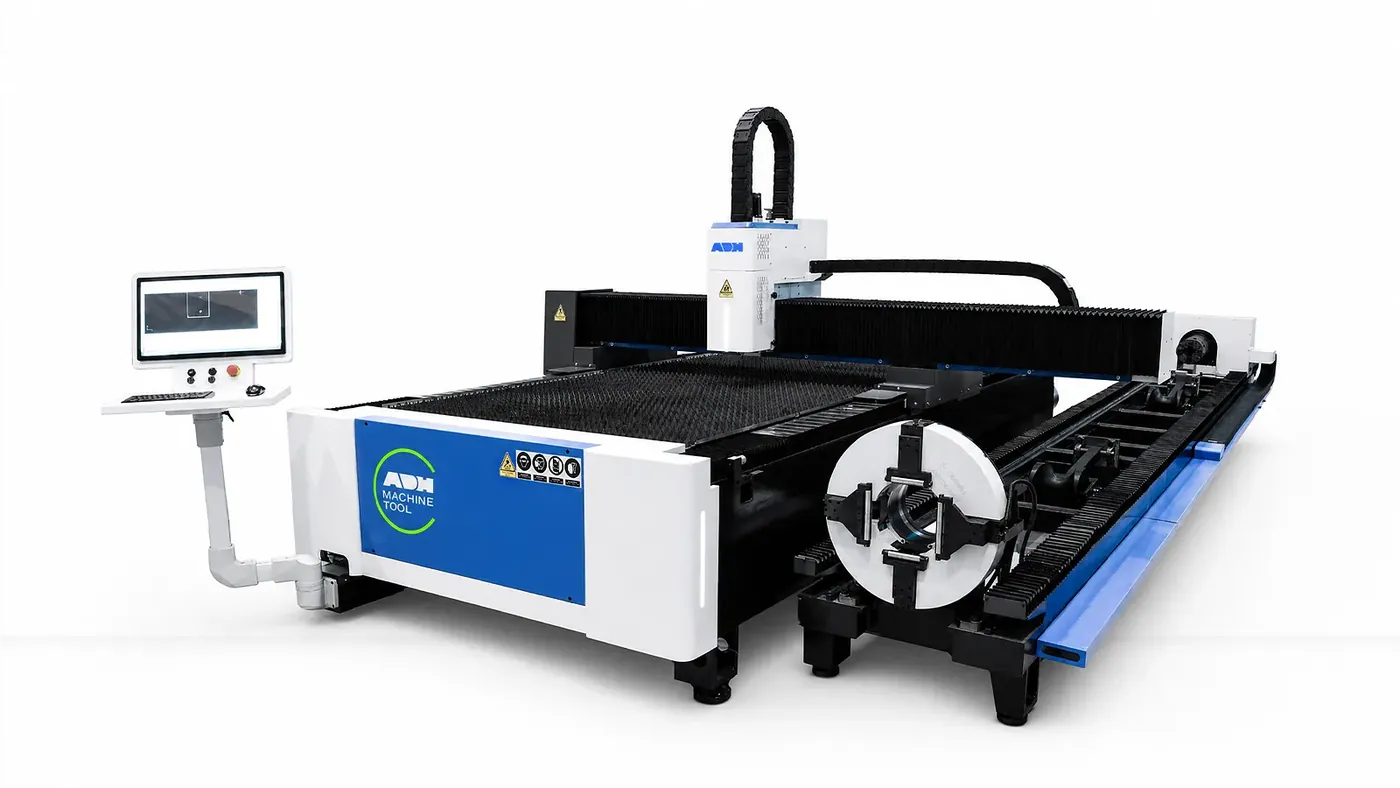

ULFT Sac ve Boru Fiber Lazer Kesim Makinesi

ULFT, üretiminizin ihtiyaç duyduğu çalışma formatı ve taşıma seçenekleriyle sac ve boru kesimini tek bir sistemde birleştirir. Hem sac hem boru işleyen ve ayrı makine yerine tek platform tercih eden işletmeler için uygundur.

Makine gövdesi (yatak)

Gövde, içine takviye plakaları yerleştirilmiş çok sayıda dikdörtgen profilin kaynaklanmasıyla üretilir; bu yapı mukavemeti ve çekme dayanımını artırır.

İç yapıda boşluklu ve balık pulu desenli bir düzen kullanılır. Bu tasarım gövdeyi kesim sırasında oluşabilecek ısıya ve yangın riskine karşı korur.

Gövde yüksek sıcaklıkta tavlanır, ardından kumlama ve gerilim giderme işlemlerinden geçirilir. Böylece 20 yıllık kullanım boyunca deformasyona uğramayacak şekilde tasarlanmıştır.

Köprü (kiriş)

Sonlu elemanlar analiziyle tasarlanan köprü, yüksek rijitliği hafif yapıyla birleştirir; yüksek hız, iyi dinamik davranış ve hızlı ivmelenme sağlar.

Kiriş, yüksek performanslı manganez çeliğinden alın kaynağıyla üretilir. Isıl işlem sonrası kazandığı rijitlik ve titreşim dayanımı, yüksek hızlı kesimde kararlılığı korur ve uzun süreli kullanımda deformasyonu önler.

Lazer güç kaynağı

Raycus, nLIGHT ve IPG gibi markaların fiber lazer kaynakları kullanılabilir; güç seçenekleri model tablosunda yer alır.

Lazer kaynağı tüm güç aralığında sabit ışın parametre ürünü (BPP) sunar; bu da yüksek ışın kalitesi ve küçük odak noktası anlamına gelir. Elektro-optik dönüşüm verimliliği yüksektir.

Modüler, tak-çalıştır tasarımı ve kompakt yapısı kurulumu ve bakımı kolaylaştırır.

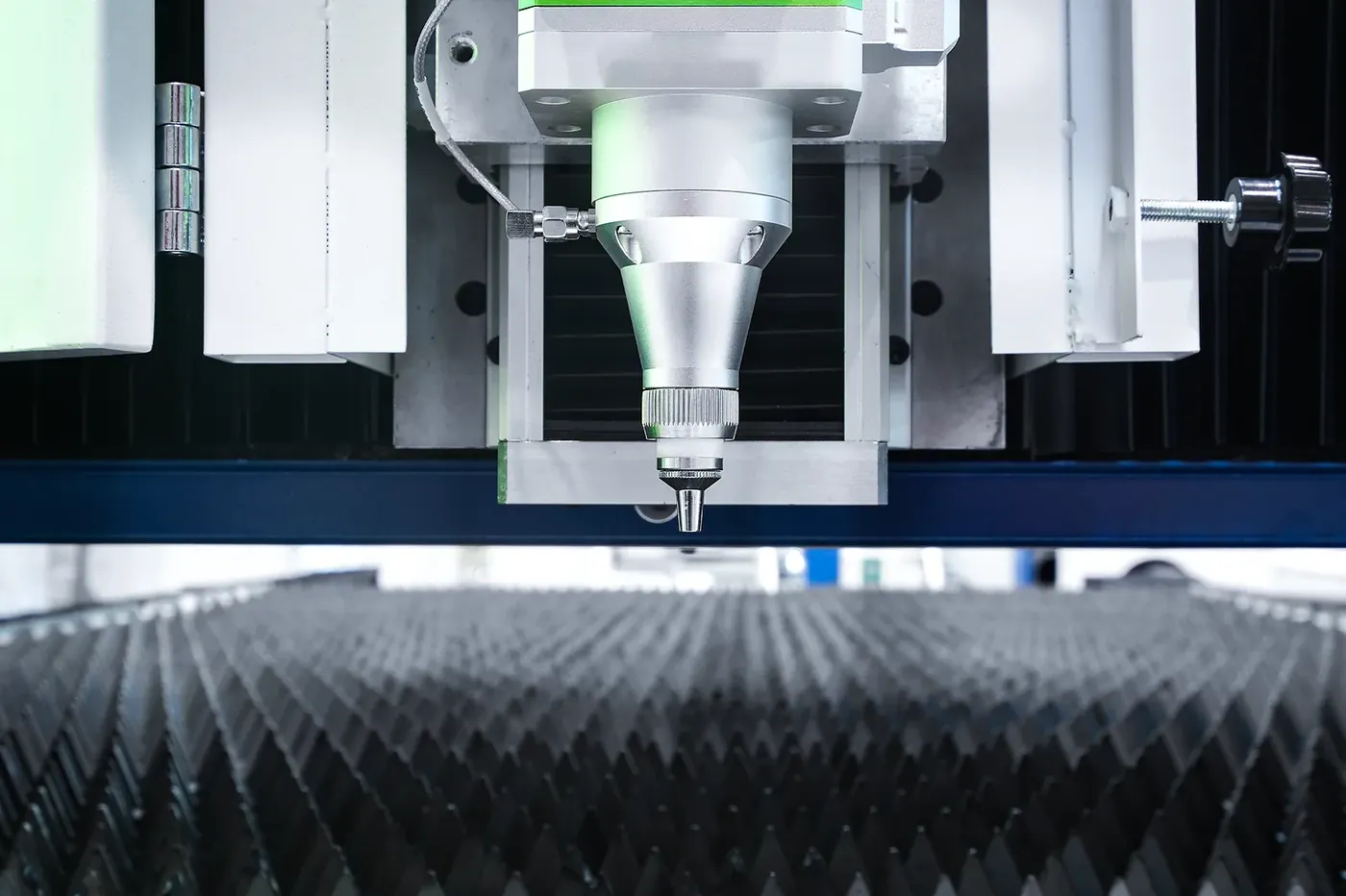

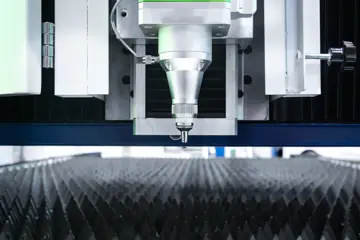

Kesim başı

Otomatik odaklamalı kesim başı, odak noktasını malzeme kalınlığına göre kendisi ayarlar. Farklı kalınlıklar arasında geçişi hızlandırır, kesim süresini kısaltır ve kaliteyi artırır.

Patentli çarpışma önleyici yapı ve hurda parçalar için mikro bağlantı özelliği, sacın kalkmasını önleyerek yüksek hızda kararlı kesim sağlar.

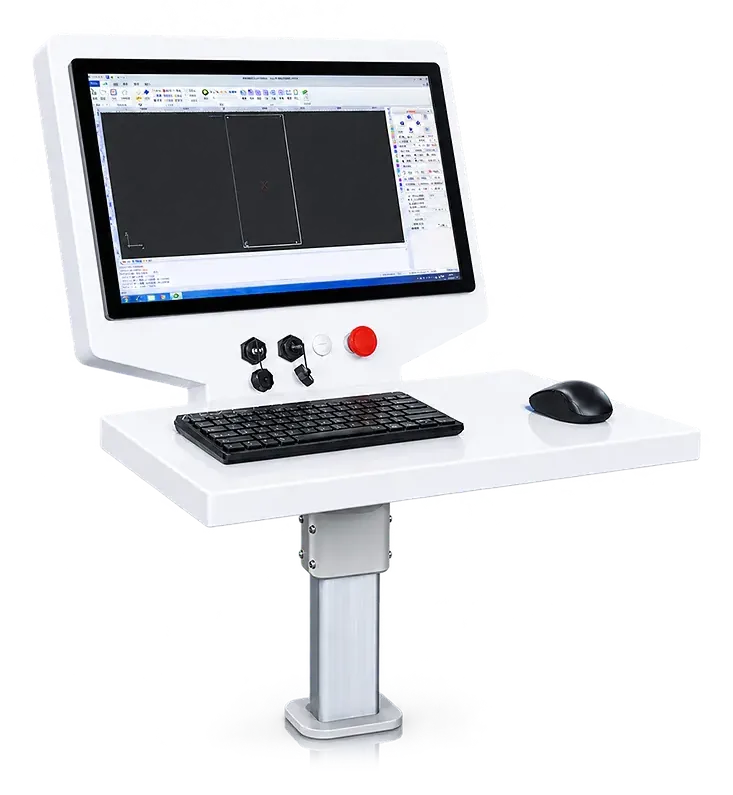

Kontrol sistemi

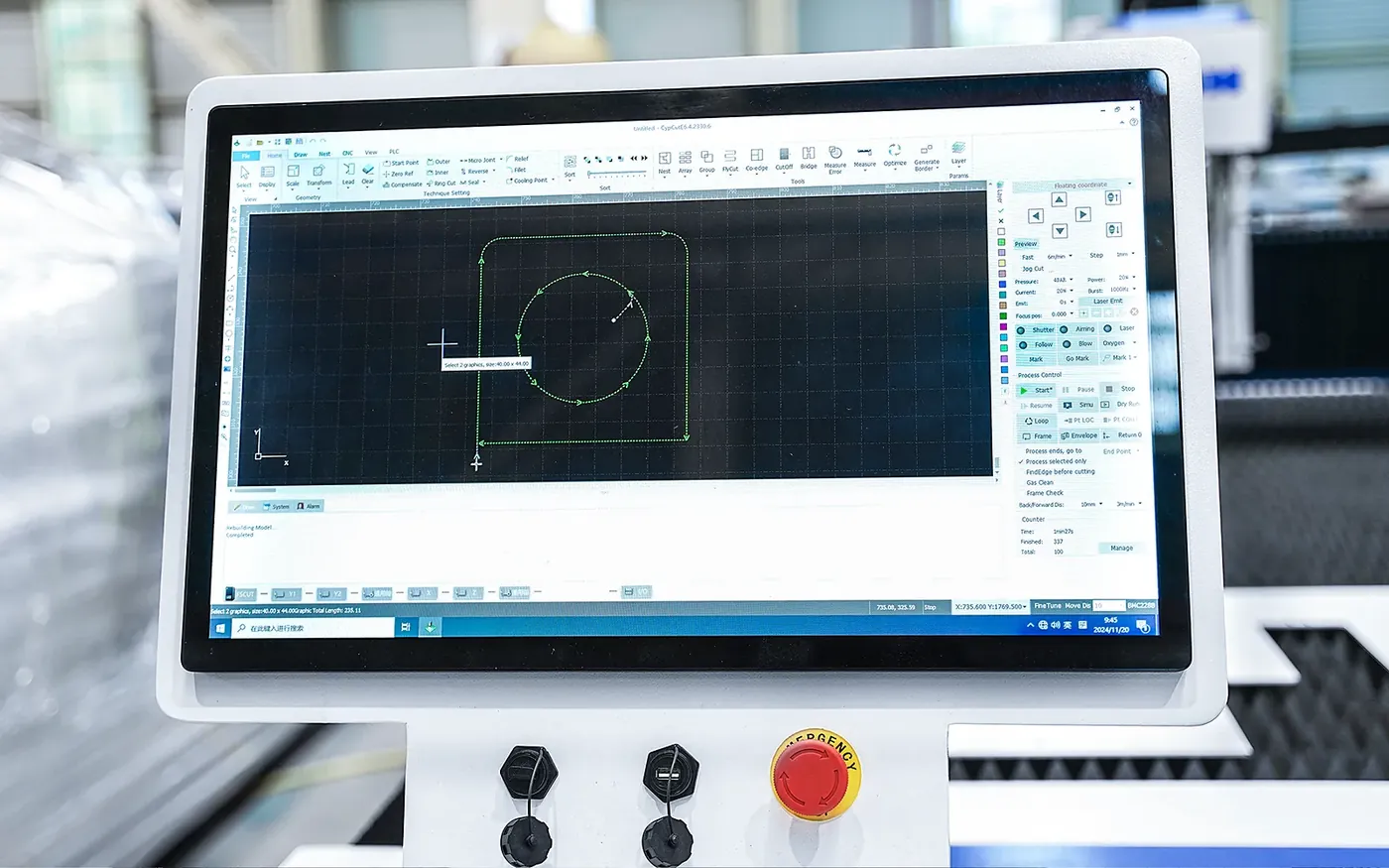

Makine, fiber lazer kesim makineleri için geliştirilmiş CypCut kontrol yazılımıyla çalışır. Kolay kurulum, basit kalibrasyon ve lazer gücüne bağlı hız kontrolü sunar.

Kapsamlı kesim parametresi veritabanı sayesinde malzeme ve kalınlığa uygun ayarlar hızla seçilir; kesim hızları kontur bazında ayrıca ayarlanabilir.

Yağlama ve soğutma

Otomatik yağlama: Zamanlanmış sistem, makinenin çalışma programına göre yağlamayı kendiliğinden yapar.

Su soğutucu: Aşırı sıcaklık alarmı, akış koruması ve su seviyesi korumasıyla donatılmıştır.

Pano soğutucusu: Elektrik panosundaki ısıyı uzaklaştırarak elektrik bileşenlerinin kararlı çalışmasını sağlar.

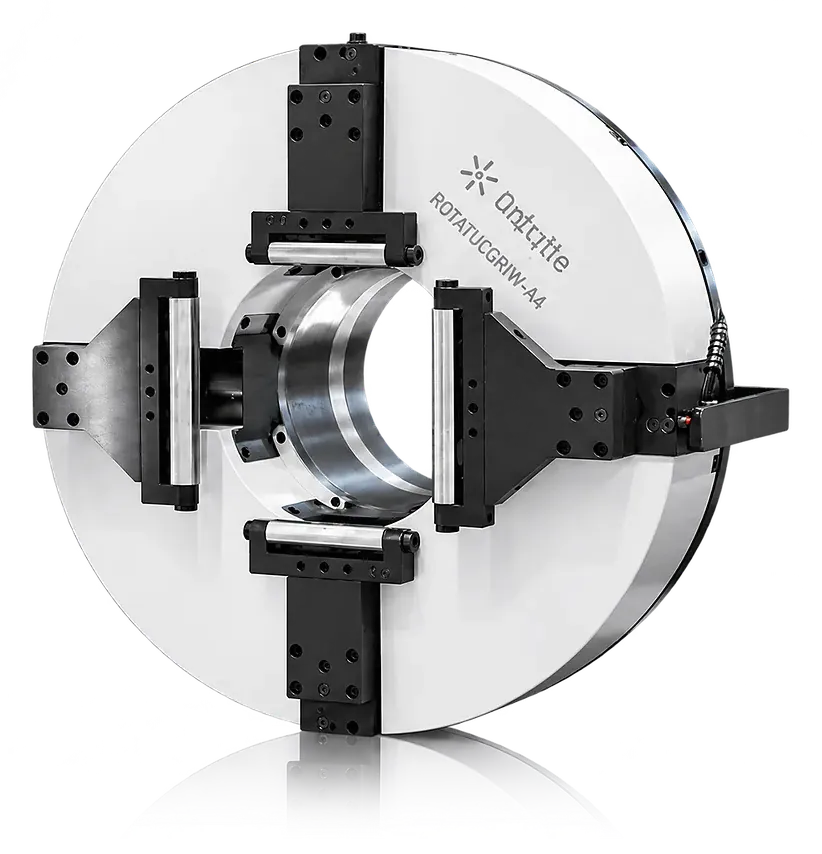

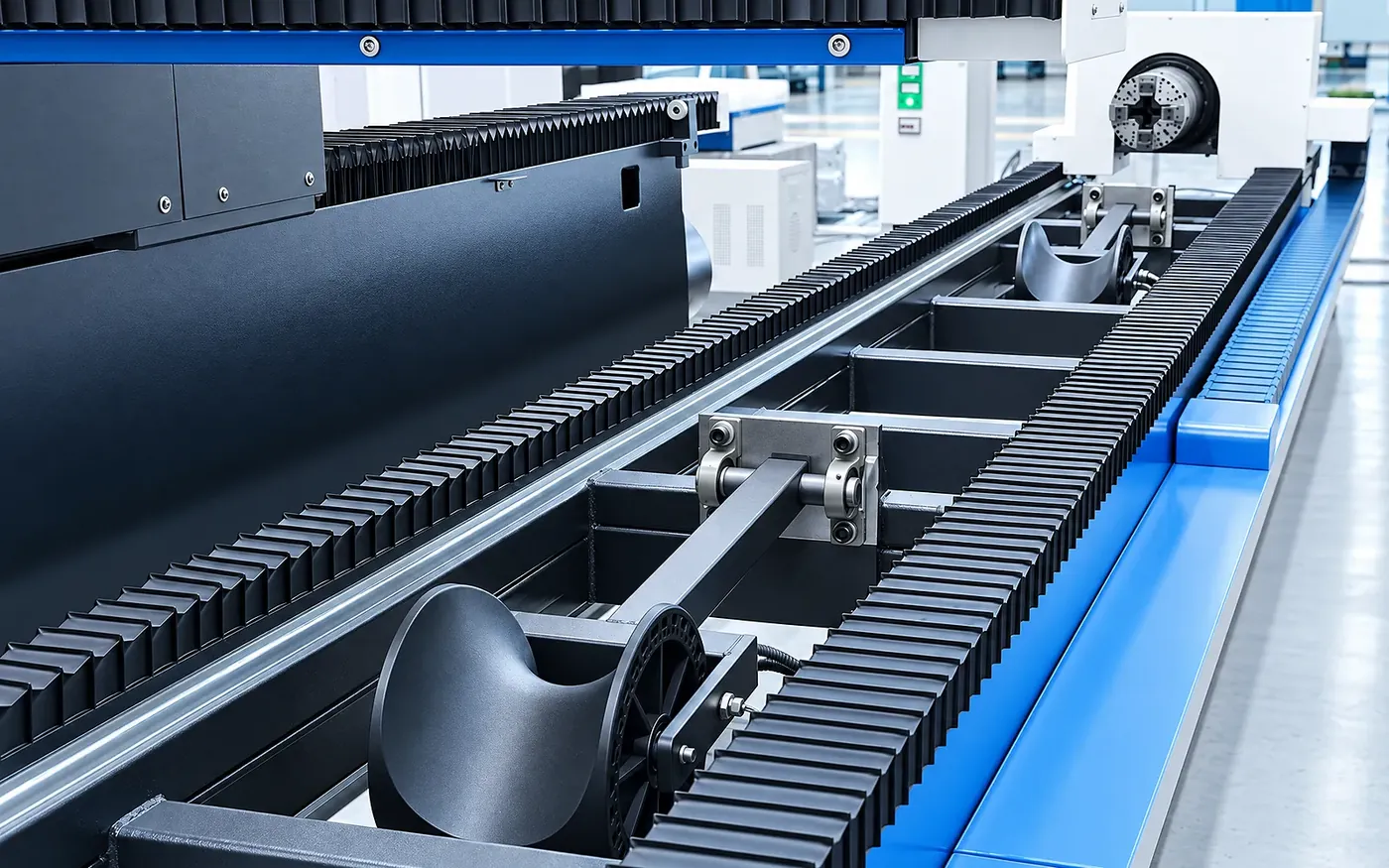

Pnömatik ayna

Pnömatik aynalar tek tuşla açılıp kapanır ve boruyu otomatik olarak merkezler. Elektrikli aynalara göre üç kat daha hızlı çalışarak yükleme ve boşaltma bekleme süresini kısaltır.

Yüksek ve sabit sıkma kuvveti, ağır boruların kesim sırasında gevşemesini ya da kaymasını önler; böylece kesim doğruluğu korunur.

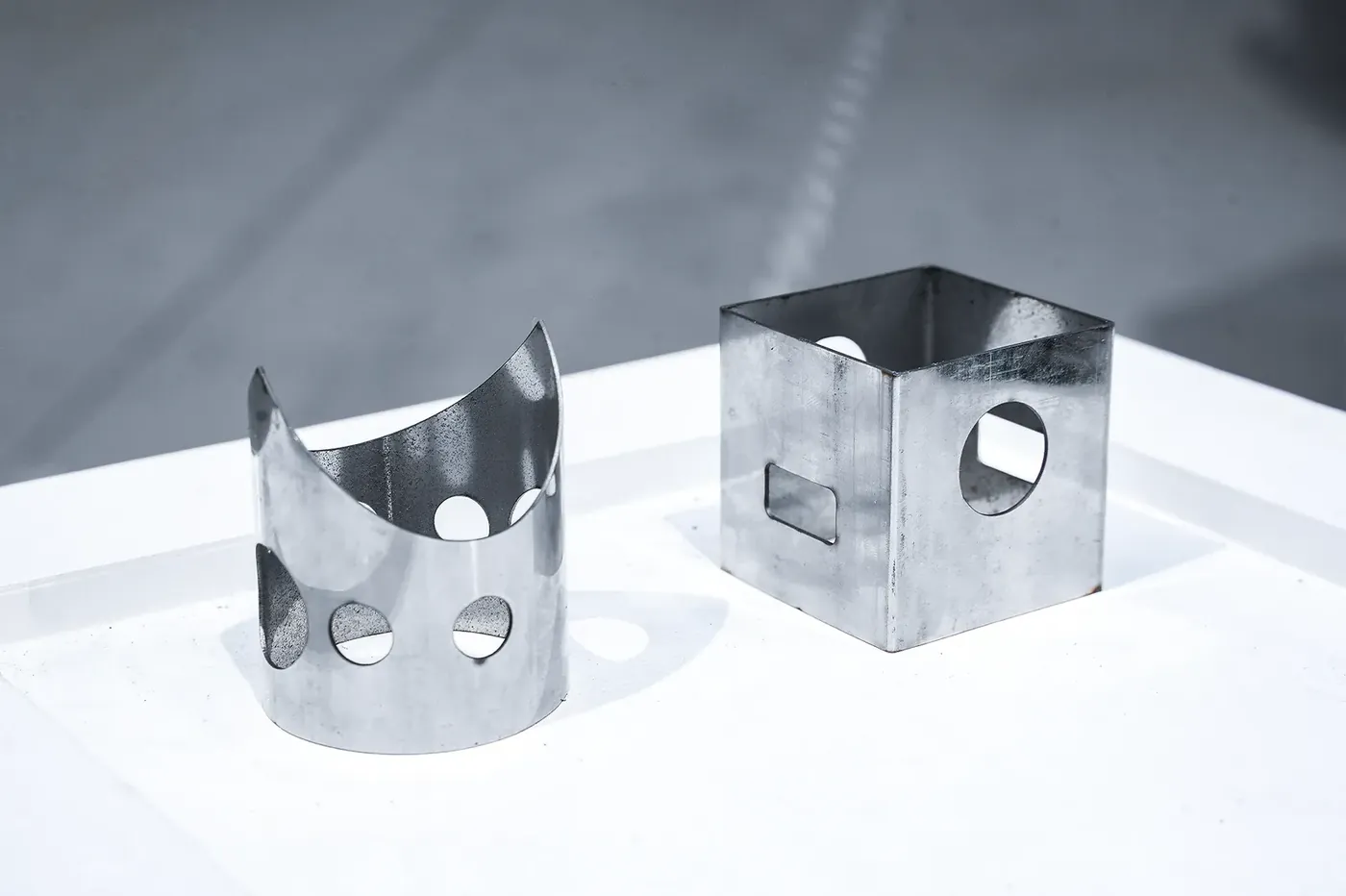

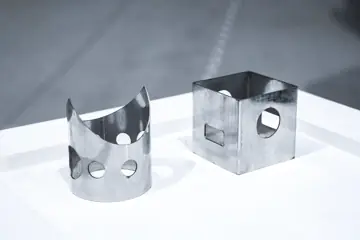

Kare borularda 20×20 mm'den 320×320 mm'ye, yuvarlak borularda Ø20 mm'den Ø320 mm'ye kadar ve köşegeni 220 mm'ye kadar olan dikdörtgen boruları keser.
