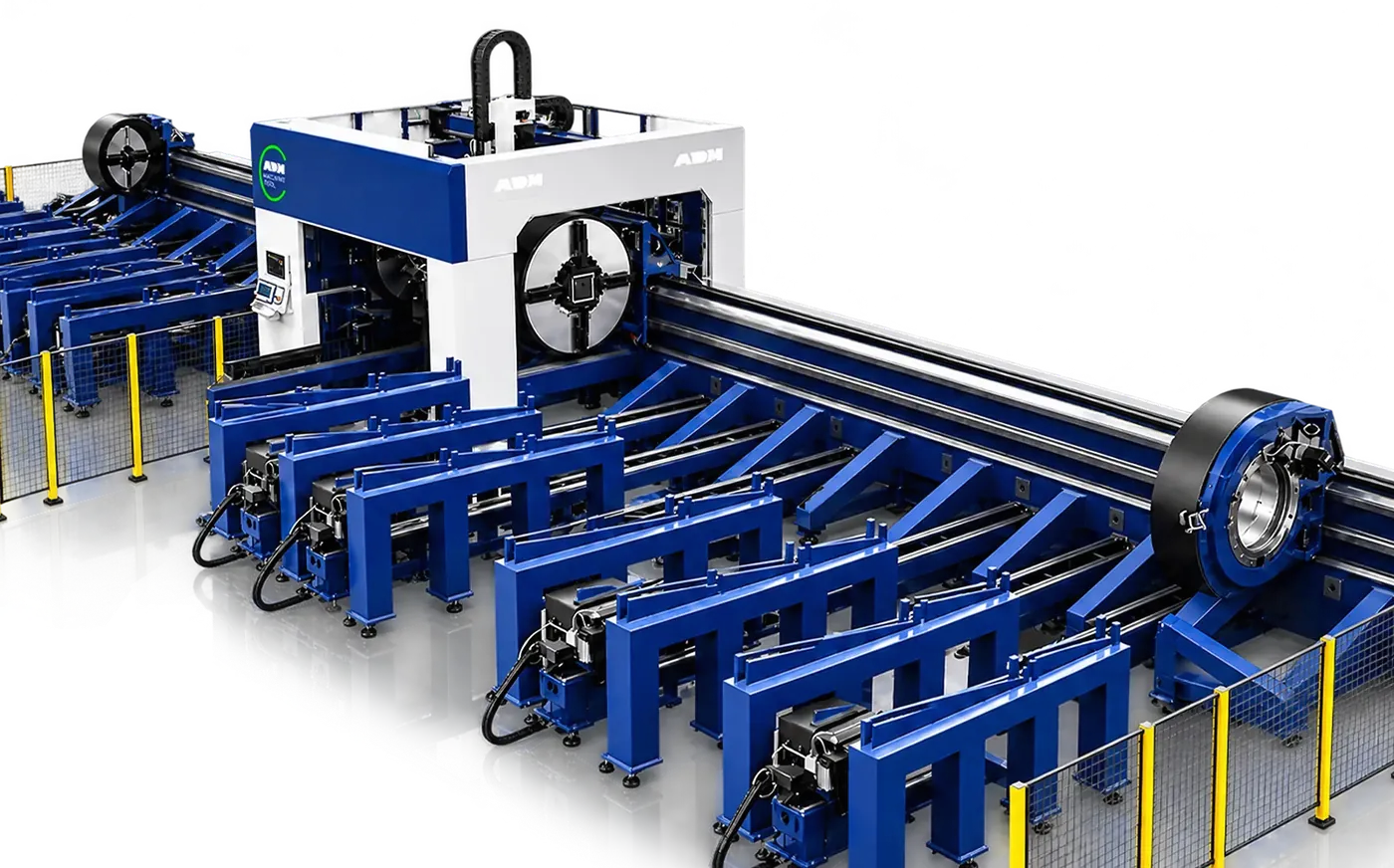

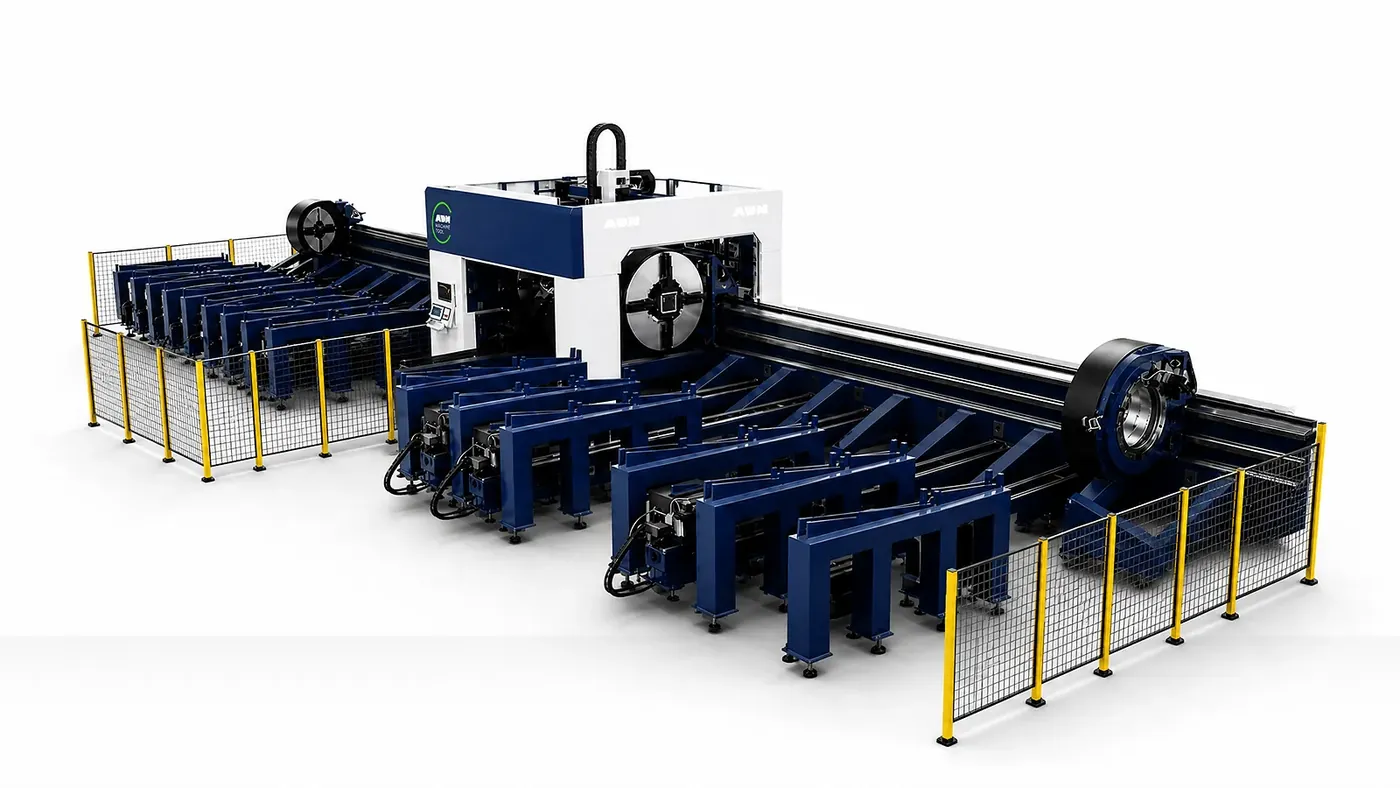

ULT Boru Lazer Kesim Makinesi
Farklı boru profillerinde yüksek hızlı ve hassas kesim.
- 2 veya 3 aynalı yapı
- ±45° açılı kesim
- Otomatik yükleme-boşaltma
- Az malzeme firesi
Teknik özet
- Tip
- Boru ve profil kesimi
- Ayna yapısı
- 2 veya 3 aynalı
- Boru çapı
- Ø10–360 mm (modele göre)
- Boru boyu
- 6 / 9 / 12 m
- Konumlandırma hassasiyeti
- ±0,04 mm/m
Teknik değerler modele ve seçilen opsiyonlara göre değişebilir. Güncel teknik föy için bize ulaşın.
Öne çıkanlar

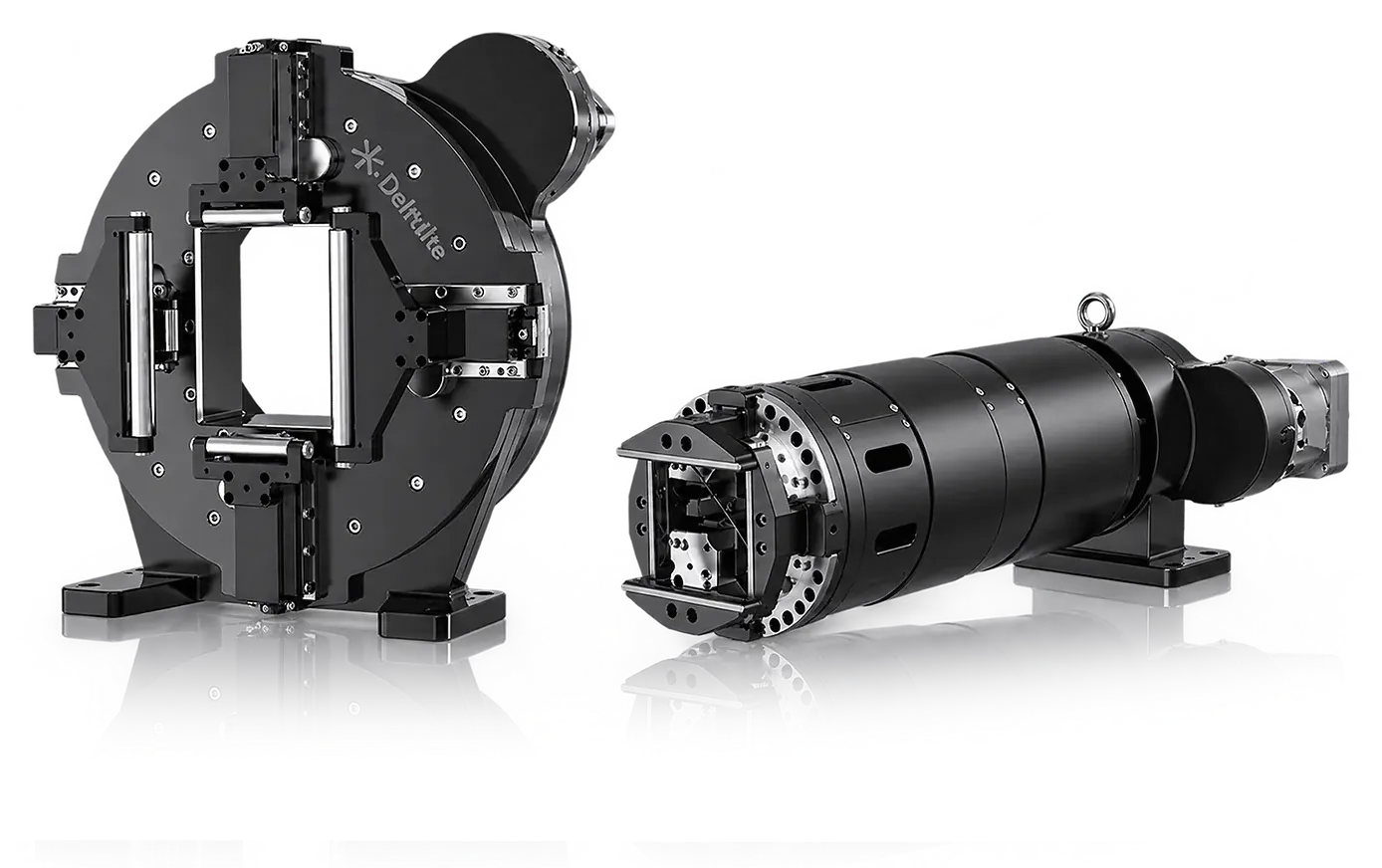

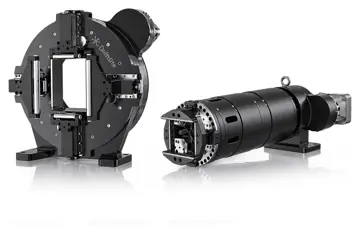

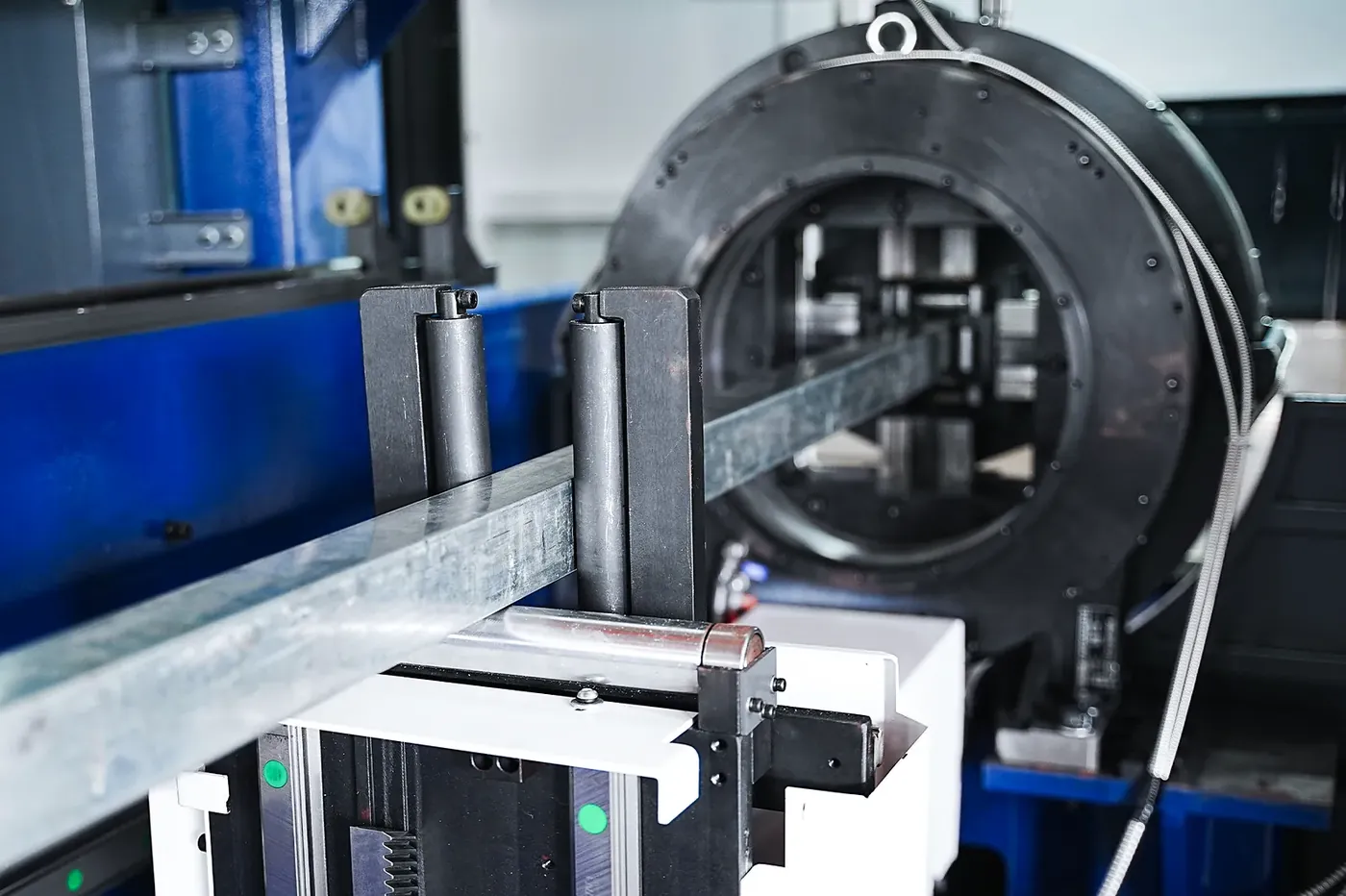

Çift pnömatik ayna
Tam stroklu sıkma ve çift pnömatik ayna sistemi malzeme firesini en aza indirir.
Otomasyon seçenekleri
Otomatik yükleme-boşaltma ve yerleşim (nesting) yazılımı entegrasyonu gibi seçenekler sunar.
Sağlam gövde
Kaynaklı çelik gövde uzun vadeli kararlılık ve kesim hassasiyeti sağlar.
Beş eksen
±45° açılı kesimler için beş eksenli çalışma ve farklı fiber lazer güç kaynaklarıyla uyumluluk sunar.
ULT, farklı profil, boy ve parça kontrol gereksinimlerine göre iki veya üç aynalı olarak yapılandırılabilen bir boru kesim ailesidir. Profil, boru boyu, yük, hedef parça ve taşıma ihtiyacına göre uygun yapı seçilir.
İki veya üç aynalı yapı
İki aynalı yapı, borunun kavranmasını, indekslenmesini ve aktarılmasını tanımlar; üç aynalı yapı ise farklı bir kavrama ve aktarma düzeni sunar.

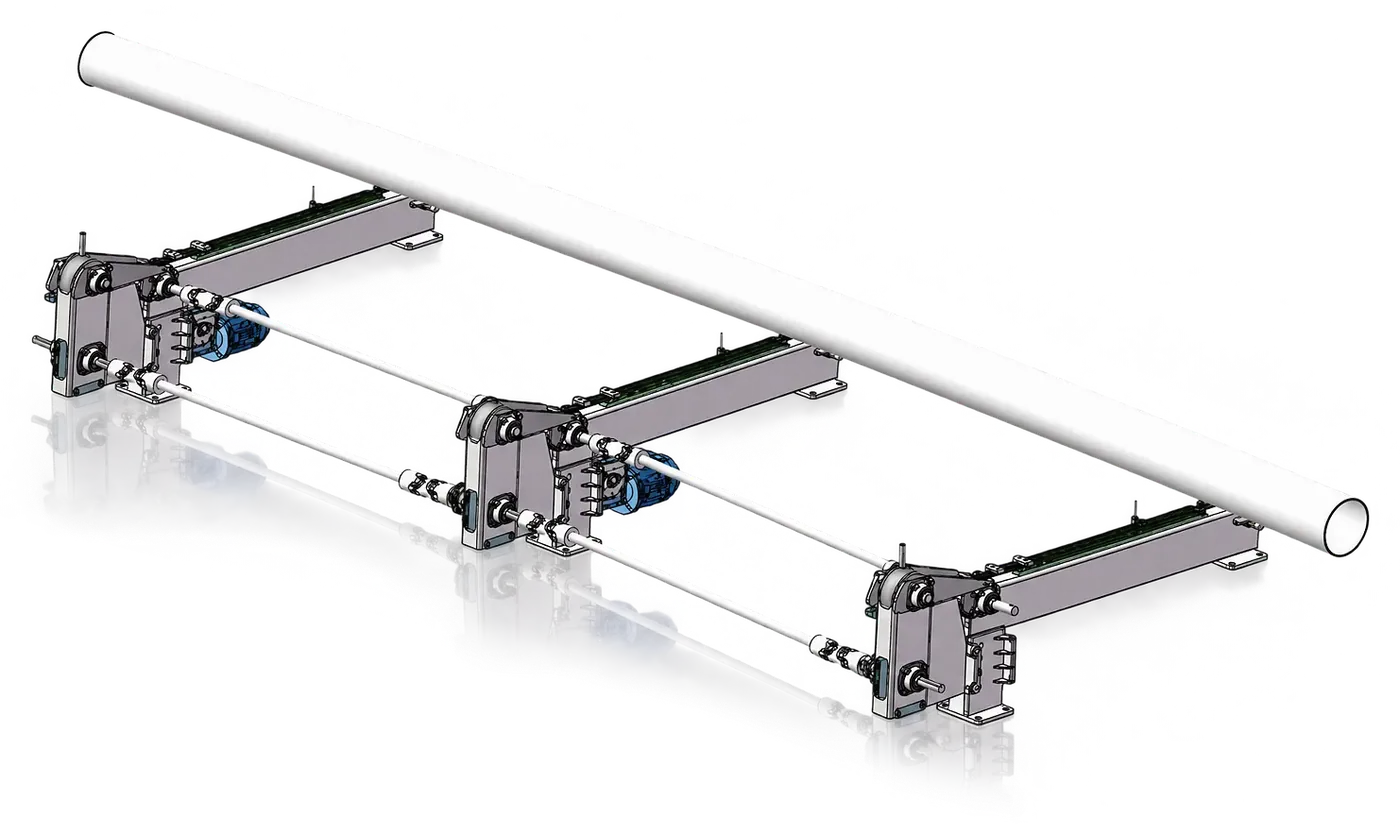

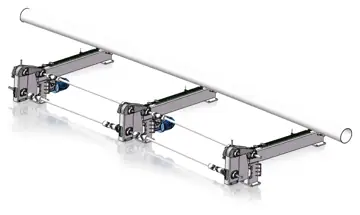

Destekler, boru ilerlerken ve dönerken konumunu korur; tahrik ve hareket sistemi profili ilerletir ve döndürür.

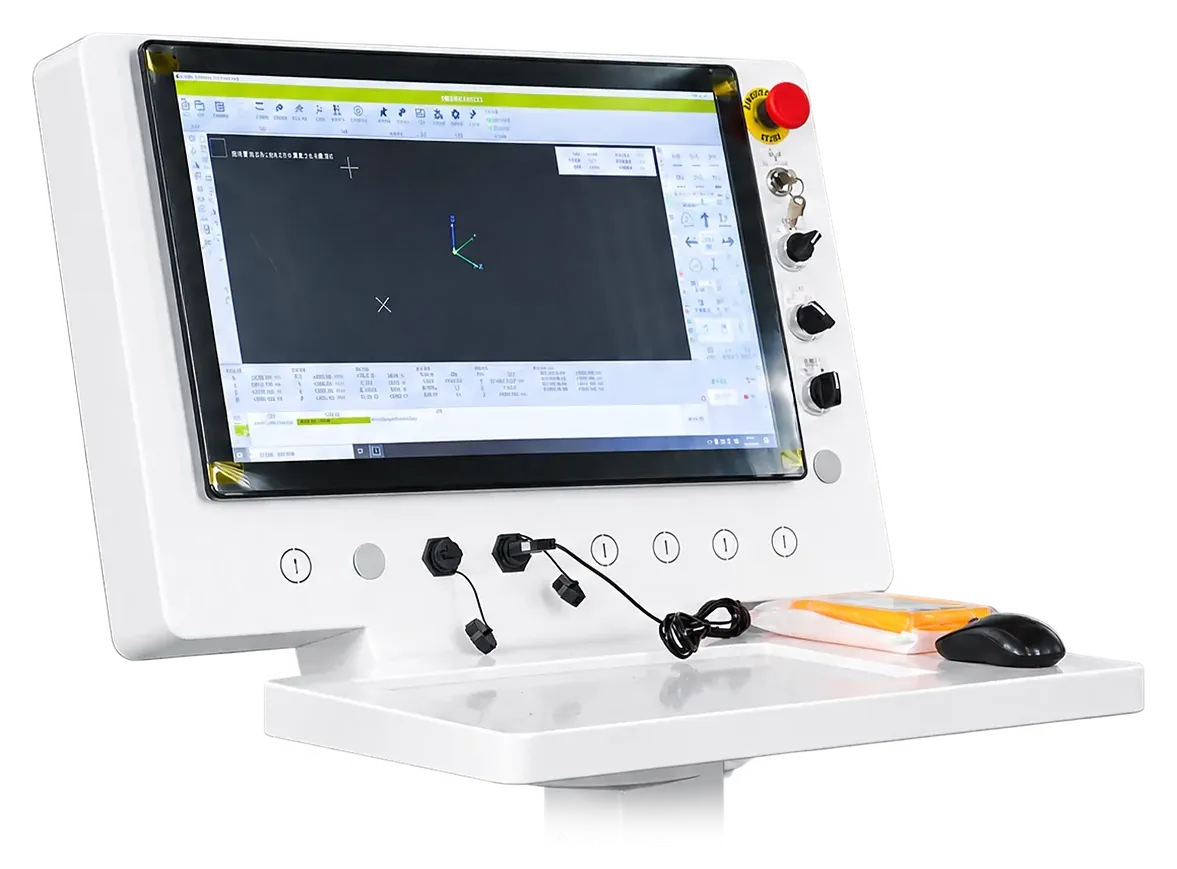

Eksenler ve yazılım

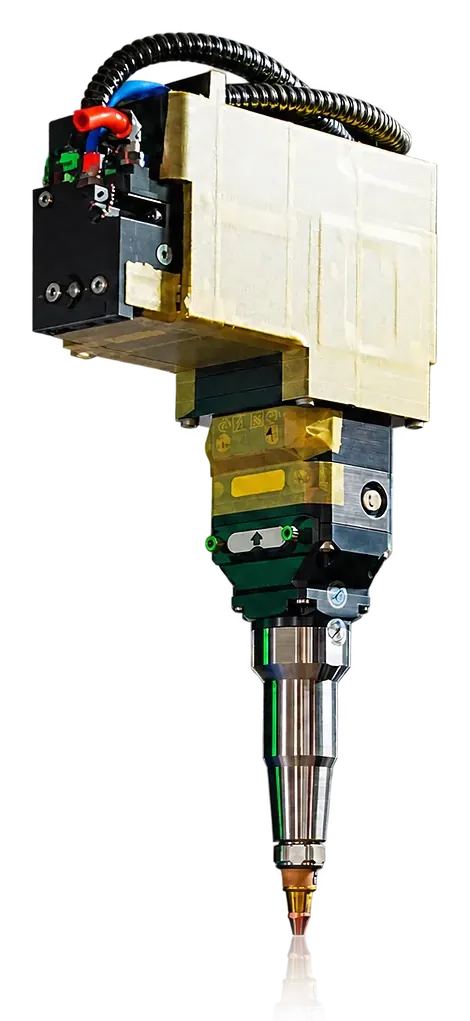

Doğrusal, döner ve yükseklik eksenleri kesim başını boruyla koordineli hareket ettirir.

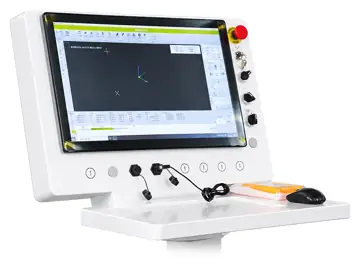

Yazılım; yerleşim, telafi ve aynadan kaçınma işlevlerini yönetir.

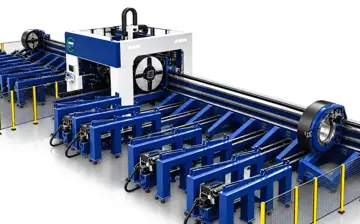

Besleme ve boşaltma
Besleme sistemi boru boyuna, ağırlığına ve demet durumuna göre seçilir.

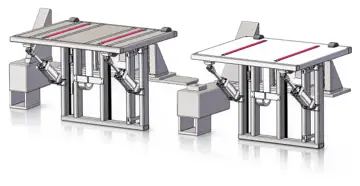

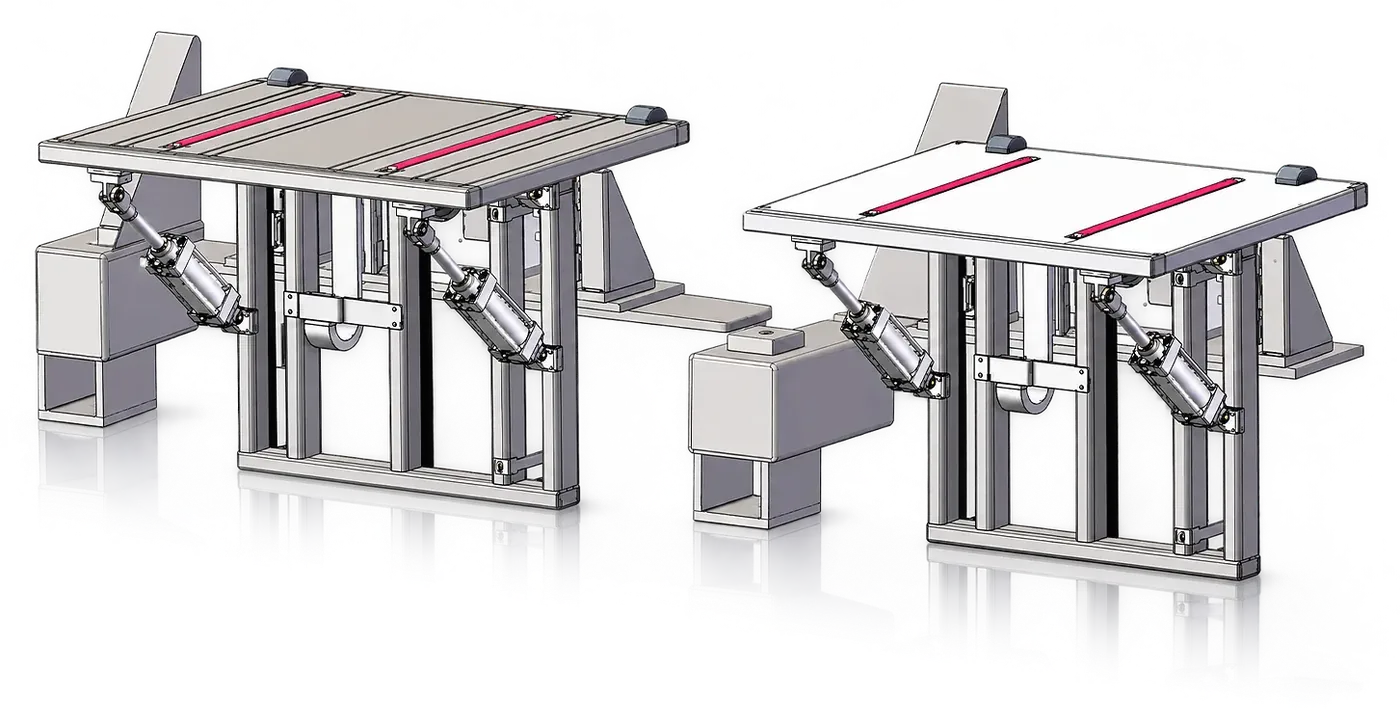

Boşaltma sistemi, bitmiş parça boyuna ve toplama ihtiyacına göre beslemeden bağımsız olarak seçilir.
Makineyi çalışırken izleyin
Video, oynat düğmesine bastığınızda YouTube üzerinden yüklenir.
ULT yapılandırma tablosu
Tablo yana kaydırılabilir. Model adına dokunarak o model için teklif isteyebilirsiniz.
| Model Yapılandırması | Ayna Mimarisi | Ayna Paketi | Maks. boru boyu (modele göre)u | Yuvarlak Aralığımm | Kare Aralığımm | X Ekseni Hareketimm | Z Ekseni Hareketimm | Konumlandırma Hassasiyetimm/m | Tekrarlanabilirlikmm/m | Maks. birleşik hızm/dak | Maks. İvmelenmeG | Nominal Ayna Hızıdev/dak | Maks. Ayna Yükükg | Pnömatik Yükleme Limitleri |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2-aynalı A · ULT6016/9016/12016 | 2 aynalı | A | 6.9–12 | Ø10–160 | 160×160 | 300 | 250 | ±0.04 | ±0.03 | 100 | 1.2 | 53.5 | 150 | Kare boru: çevrelenmiş çap ≤160 mm |
| 2-aynalı B · ULT6016/9016/12016 | 2 aynalı | B | 6.9–12 | Ø10–160 | 160×160 | 300 | 250 | ±0.04 | ±0.03 | 100 | 1.2 | 53.5 | 160 | Kare boru: çevrelenmiş çap ≤160 mm |
| 2-aynalı A · ULT6024/9024/12024 | 2 aynalı | A | 6.9–12 | Ø10–240 | 227×227 | 400 | 300 | ±0.04 | ±0.03 | 100 | 1 | 53.5 | 400; pnömatik yükleme ile 260 | Yuvarlak boru: Ø10–220 mm; kare boru: çevrelenmiş çap ≤220 mm |
| 2-aynalı B · ULT6024/9024/12024 | 2 aynalı | B | 6.9–12 | Ø10–230 | 230×230 | 400 | 300 | ±0.04 | ±0.03 | 100 | 1 | 53.5 | 260 | Yuvarlak boru: Ø10–220 mm; kare boru: çevrelenmiş çap ≤220 mm |
| 2-aynalı A · ULT6028/9028/12028 | 2 aynalı | A | 6.9–12 | Ø10–280 | 275×275 | 450 | 300 | ±0.04 | ±0.03 | 75 | 0.8 | 37.5 | 600 | Mevcut değil |
| 2-aynalı A · ULT6036/9036/12036 | 2 aynalı | A | 6.9–12 | Ø10–360 | 350×350 | 550 | 400 | ±0.04 | ±0.03 | 60 | 0.6 | 23 | 1000 | Mevcut değil |
| 3 aynalı A · ULT6024/9024/12024 | 3-aynalı | A | 6.9–12 | Ø10–240 | 227×227 | 700 | 350 | ±0.04 | ±0.03 | 100 | 1 | 53.5 | 400 | Bu konfigürasyon için belirtilmemiştir |
| 3 aynalı B · ULT6024/9024/12024 | 3-aynalı | B | 6.9–12 | Ø10–230 | 230×230 | 700 | 350 | ±0.04 | ±0.03 | 100 | 1 | 53.5 | 260 | Bu konfigürasyon için belirtilmemiştir |
| 3 aynalı A · ULT6028/9028/12028 | 3-aynalı | A | 6.9–12 | Ø10–280 | 275×275 | 800 | 350 | ±0.04 | ±0.03 | 75 | 0.8 | 37.5 | 600 | Bu konfigürasyon için belirtilmemiştir |
| 3 aynalı A · ULT6036/9036/12036 | 3-aynalı | A | 6.9–12 | Ø10–360 | 350×350 | 1000 | 400 | ±0.04 | ±0.03 | 60 | 0.6 | 23 | 1000 | Bu konfigürasyon için belirtilmemiştir |
Bu makinede neler sunuyoruz?
- İhtiyacınıza göre model ve opsiyon seçimi
- Taşıma, kurulum ve devreye alma
- Operatör ve programlama eğitimi
- Teknik servis, bakım ve yedek parça
